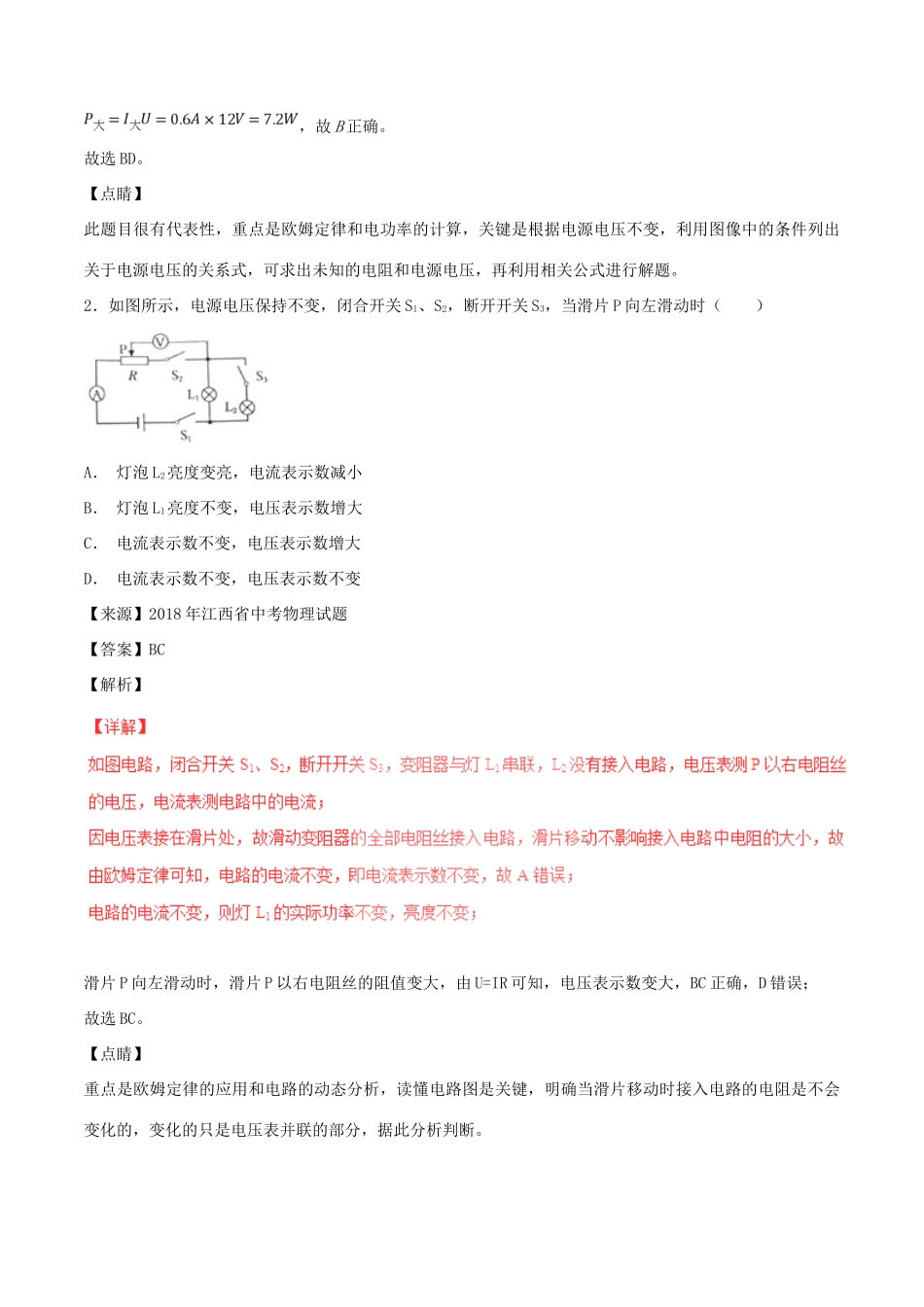

专题13欧姆定律一、多选题1．如图甲所示，电源两端电压不变，是滑动变阻器，是定值电阻。当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断正确的是A．电源两端电压为10VB．电路消耗电功率的最大值为C．定值电阻的电阻值为D．变阻器接入电路的最大阻值为【来源】2018年黑龙江省龙东地区中考物理试题【答案】BD【解析】由乙图可知，，，变阻器的最大阻值：，故D正确；因串联电路中总电压等于各分电压之和，则电源的电压：------由可得：，解得：，故C错误；电源的电压：，故A错误；电流最大时，电路消耗的最大电功率：，故B正确。故选BD。【点睛】此题目很有代表性，重点是欧姆定律和电功率的计算，关键是根据电源电压不变，利用图像中的条件列出关于电源电压的关系式，可求出未知的电阻和电源电压，再利用相关公式进行解题。2．如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（）A．灯泡L2亮度变亮，电流表示数减小B．灯泡L1亮度不变，电压表示数增大C．电流表示数不变，电压表示数增大D．电流表示数不变，电压表示数不变【来源】2018年江西省中考物理试题【答案】BC【解析】滑片P向左滑动时，滑片P以右电阻丝的阻值变大，由U=IR可知，电压表示数变大，BC正确，D错误；故选BC。【点睛】重点是欧姆定律的应用和电路的动态分析，读懂电路图是关键，明确当滑片移动时接入电路的电阻是不会变化的，变化的只是电压表并联的部分，据此分析判断。二、单选题3．如图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，为定值电阻，R为气敏电阻其阻值随天然气浓度的增大而减小，则A．天然气浓度增大，电压表示数变小B．天然气浓度增大，电流表示数变小C．天然气浓度减小，电压表示数变小D．天然气浓度减小、电流表示数变大【来源】2018年黑龙江省龙东地区中考物理试题【答案】C【解析】反之，当天然气浓度减小时，电阻变大，电路中电流变小，电流表示数变小，故D错误；由可知的电阻不变，电流减小时，两端的电压变小，即电压表示数变小，故C正确。故选C。【点睛】重点是欧姆定律的应用，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。4．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是A．短路B．短路C．断路D．断路【来源】2018年黑龙江省龙东地区中考物理试题【答案】D【解析】C、如果灯断路，电路断路，电流表示数为零，电压表示数为零，故C不符合题意；D、如果灯断路，由于电压表的电阻很大，电流表示数为零，电压表与电源两极相连，电压表示数接近电源电压，故D符合题意。故选D。【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的灯泡断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压。5．如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是（）A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大【来源】山东省东营市2018年中考物理试题【答案】B【解析】A．电压表示数与电流表A1示数的乘积不变，故A错误。B．电压表示数与电流表A2示数的乘积变大，故B正确。CD．电压表示数与电流表A1示数的比值不变，电流表A2示数变大，故CD错误。故答案为B。【点睛】分析动态电路问题，认清电路的连接方式和电表的作用是关键。6．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A．电压表V1示数与电压表V2示数之和变大B．电压表V1示数与电流表A示数的乘积变大C．电压表V1示数与电流表A示数的比值变大D．电压表V2示数与电流表A示数的比值变大【来源】江苏省淮安市2018年中考物理试题【答案】D【解析】【详解】由电路图知道，R1与R2串联，V1测R1两端的电压，V2测R...
