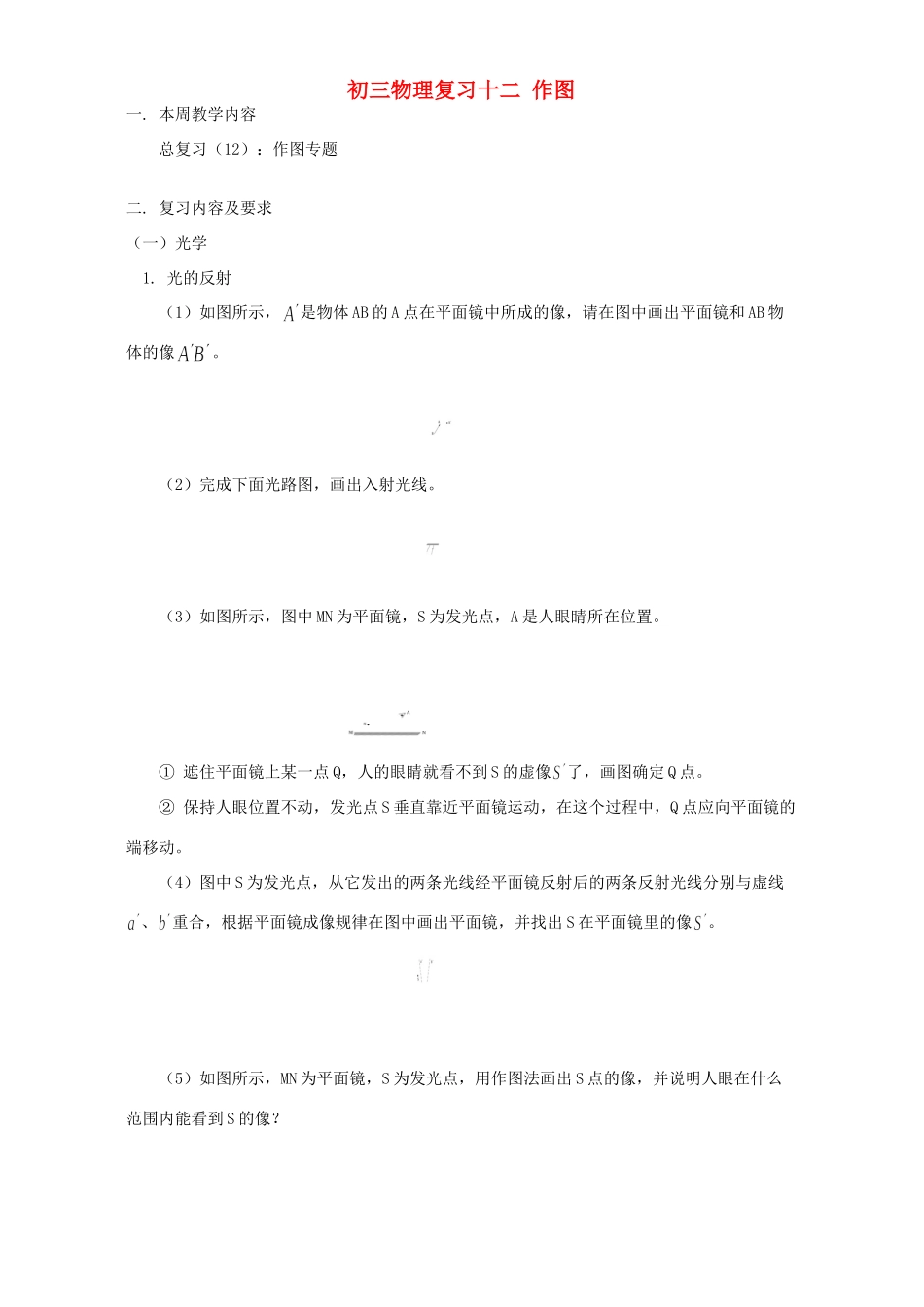

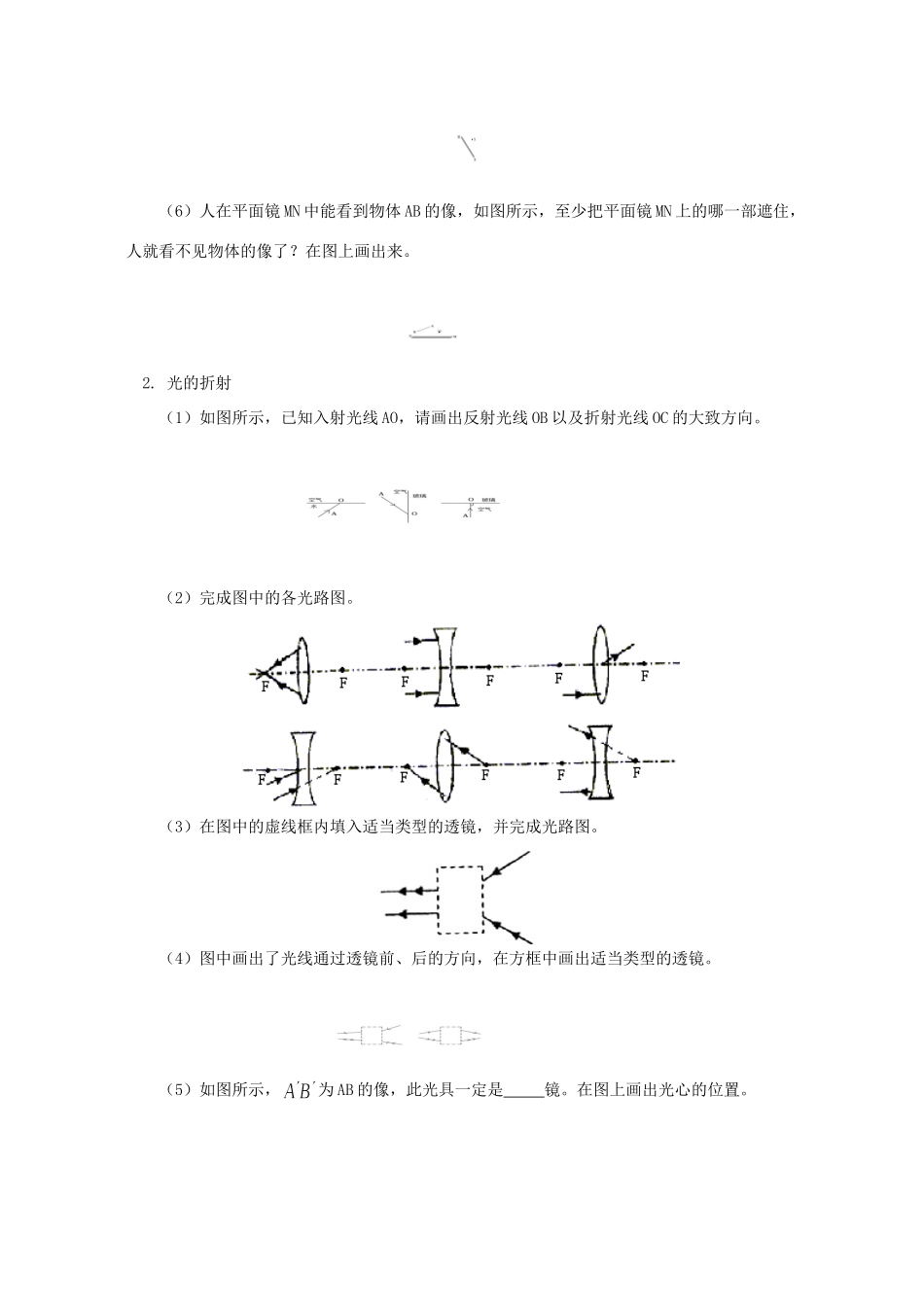

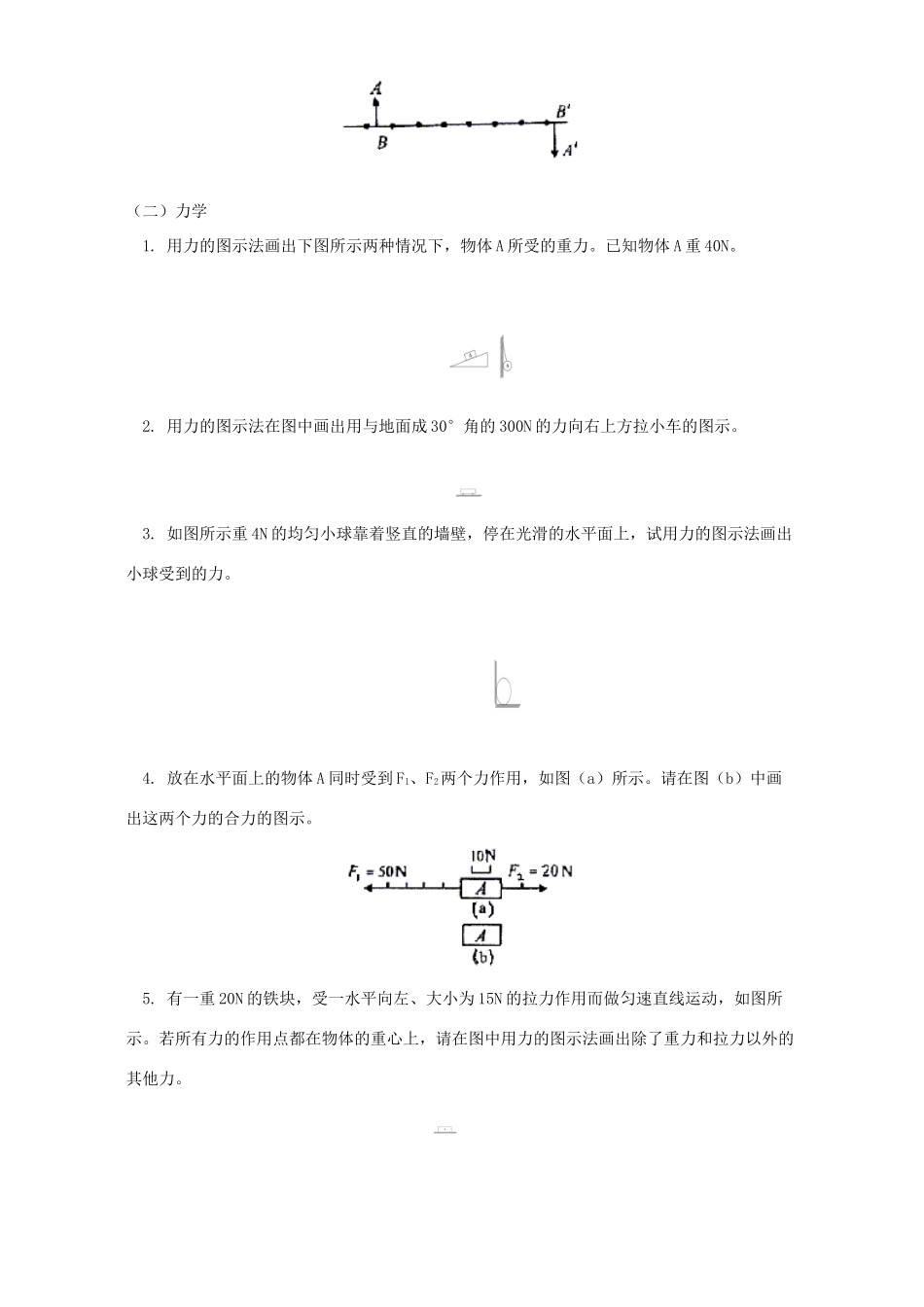

初三物理复习十二作图一.本周教学内容总复习（12）：作图专题二.复习内容及要求（一）光学1.光的反射（1）如图所示，是物体AB的A点在平面镜中所成的像，请在图中画出平面镜和AB物体的像。（2）完成下面光路图，画出入射光线。（3）如图所示，图中MN为平面镜，S为发光点，A是人眼睛所在位置。①遮住平面镜上某一点Q，人的眼睛就看不到S的虚像了，画图确定Q点。②保持人眼位置不动，发光点S垂直靠近平面镜运动，在这个过程中，Q点应向平面镜的端移动。（4）图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线、重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像。（5）如图所示，MN为平面镜，S为发光点，用作图法画出S点的像，并说明人眼在什么范围内能看到S的像？（6）人在平面镜MN中能看到物体AB的像，如图所示，至少把平面镜MN上的哪一部遮住，人就看不见物体的像了？在图上画出来。2.光的折射（1）如图所示，已知入射光线AO，请画出反射光线OB以及折射光线OC的大致方向。（2）完成图中的各光路图。（3）在图中的虚线框内填入适当类型的透镜，并完成光路图。（4）图中画出了光线通过透镜前、后的方向，在方框中画出适当类型的透镜。（5）如图所示，为AB的像，此光具一定是镜。在图上画出光心的位置。（二）力学1.用力的图示法画出下图所示两种情况下，物体A所受的重力。已知物体A重40N。2.用力的图示法在图中画出用与地面成30°角的300N的力向右上方拉小车的图示。3.如图所示重4N的均匀小球靠着竖直的墙壁，停在光滑的水平面上，试用力的图示法画出小球受到的力。4.放在水平面上的物体A同时受到F1、F2两个力作用，如图（a）所示。请在图（b）中画出这两个力的合力的图示。5.有一重20N的铁块，受一水平向左、大小为15N的拉力作用而做匀速直线运动，如图所示。若所有力的作用点都在物体的重心上，请在图中用力的图示法画出除了重力和拉力以外的其他力。6.传送带上有一个物体m，当它在如图所示位置时，它与传送带一起以1m/s的速度在水平方向上匀速运动。空气阻力不计。请在图中画出m受力情况的示意图。（三）电学1.电路（1）根据要求画出电路图。①灯L1和L2并联；②S1、S2都闭合时L1和L2都发光；③S1闭合、S2断开时，只有L1发光。（2）某控制电路的一部封闭部件上，有三个接线柱A、B、C和电灯、电铃各一只，如图所示。连接A、C，灯亮，铃不响；连接A、B，铃响，灯不亮；连接B、C，灯不亮，铃不响，请你根据上述情况在方框内画出这个部件的电路图。（3）根据要求将如图所示元件连成电路图（各元件位置不动）①甲图中的灯L1、L2串联，电流表测串联电路的电流；②乙图中的灯L1、L2并联，电流表测灯L1的电流，开关控制两盏灯；③丙图中的灯L1、L2并联，开关控制L1，电流表测L2的电流。（4）根据要求完成以下各题的电路连接（各元件位置不准动）①在图的（甲）中，将灯L1、L2并联，电流表A测通过L2的电流，开关S1和S2分别控制灯L1和L2。②在图的（乙）中，将灯L1、L2并联，电流表A1测通过灯L1的电流，电流表A测干路中的电流，闭合任意一个开关的同时，断开另一个开关，均能使两盏灯发光。（5）在图中的圆圈内，标出电流表或电压表，并标出各表两个接线柱的正、负。（要求：用电器、仪表均能正常工作）（6）如图所示的方框是一个不透明的盒子，盒内连接有两节1.5V的干电池，A、B、C、D分别为盒内引出的四个接线柱，用电压表测AB间电压为1.5V、AD间电压为3V、AC间电压为1.5V，BC间电压为零，请画出盒内的电路图。（7）现有L1、L2、L3三盏灯，一块电压表，一块电流表，两个开关S1、S2，一个电池组，请按下列要求设计电路，并画出电路图。灯L1、L2串联后与L3并联，电压表测定灯L2两端电压，电流表测定通过灯L3的电流，开关S1控制灯L3，开关S2控制灯L1、L2，电池组向电路供电。（8）如图所示，两个灯泡L1、L2串联，在三个圆圈内分别填入合适的电表的符号。（9）请把下图中的各元件按家庭电路要求连接成电路图。（10）如图为目前比较通用的带有插座和开关（四孔一开）接线板的示意图，请把开关、插座、螺丝口灯泡合理连入电路（要求开关控制灯泡，两插座...
