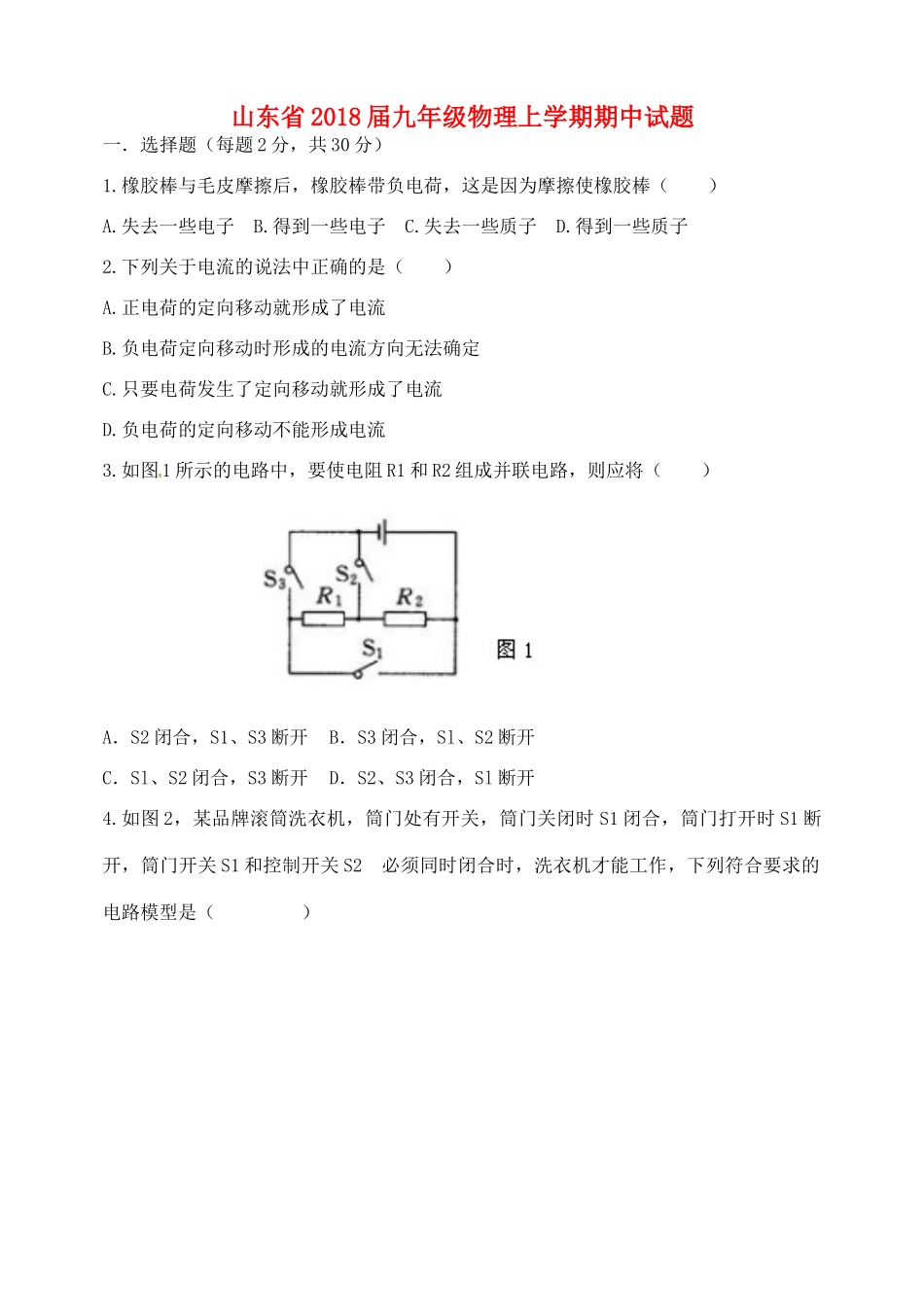

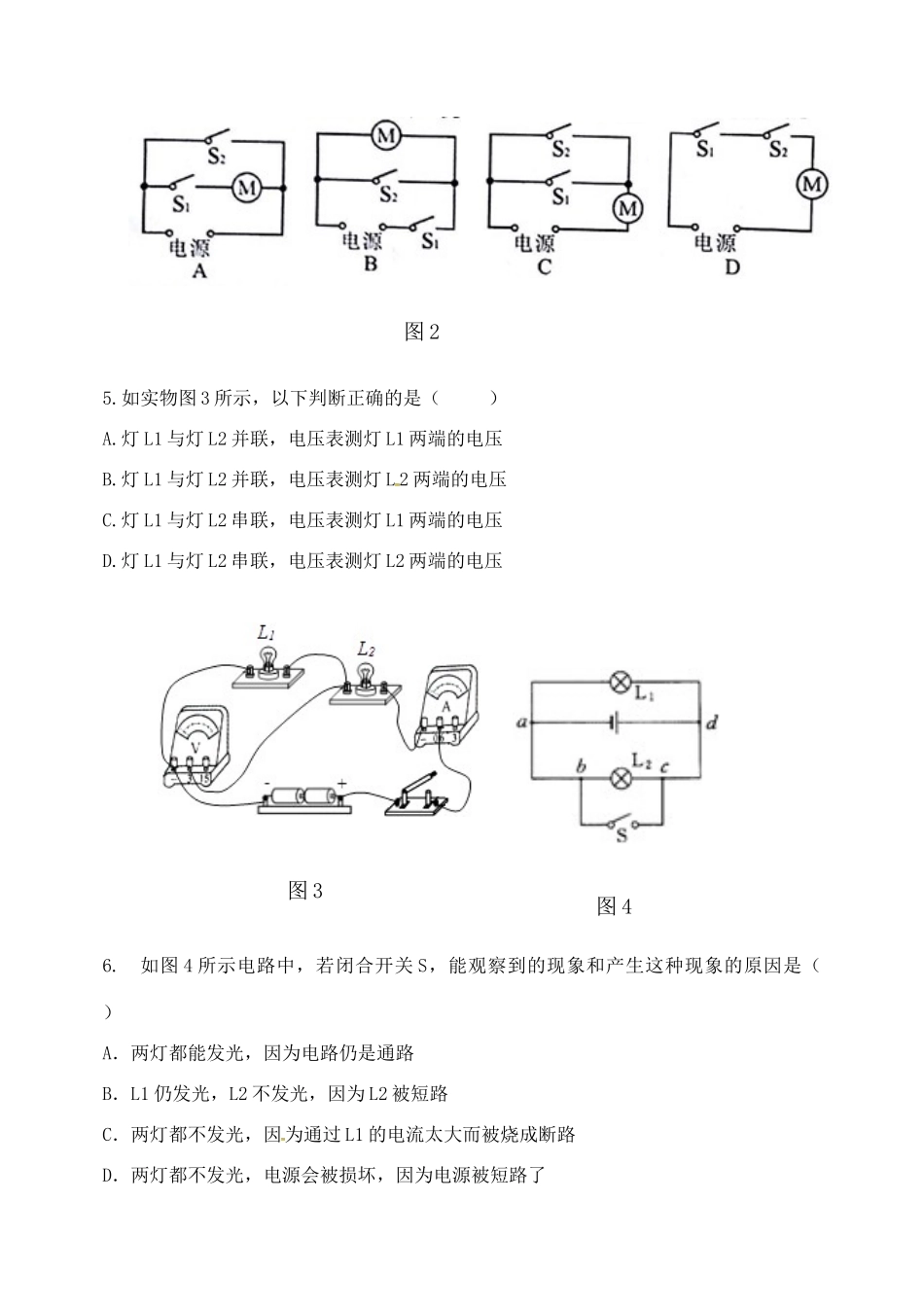

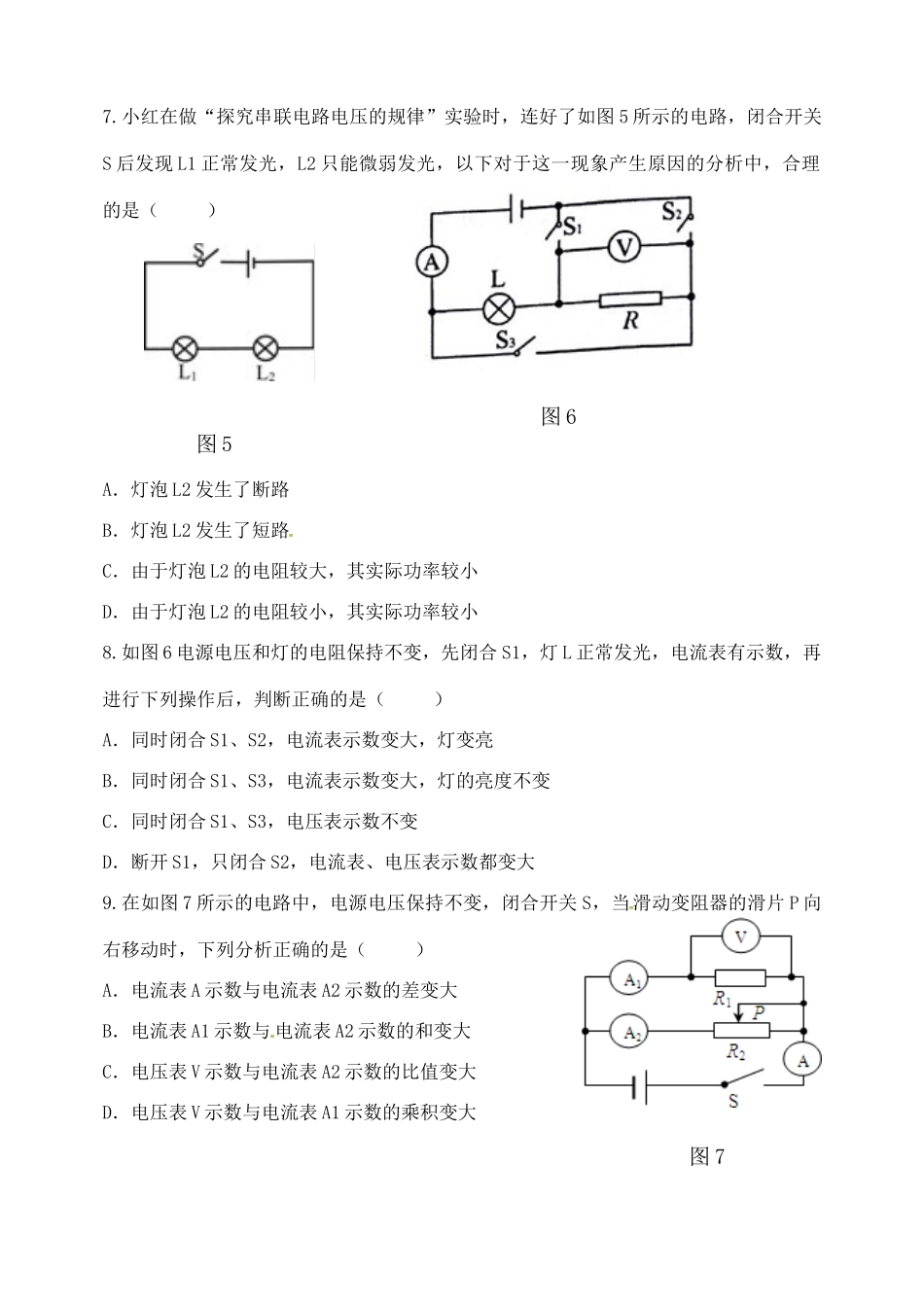

山东省2018届九年级物理上学期期中试题一．选择题（每题2分，共30分）1.橡胶棒与毛皮摩擦后，橡胶棒带负电荷，这是因为摩擦使橡胶棒（）A.失去一些电子B.得到一些电子C.失去一些质子D.得到一些质子2.下列关于电流的说法中正确的是（）A.正电荷的定向移动就形成了电流B.负电荷定向移动时形成的电流方向无法确定C.只要电荷发生了定向移动就形成了电流D.负电荷的定向移动不能形成电流3.如图1所示的电路中，要使电阻R1和R2组成并联电路，则应将（）A．S2闭合，S1、S3断开B．S3闭合，Sl、S2断开C．Sl、S2闭合，S3断开D．S2、S3闭合，Sl断开4.如图2，某品牌滚筒洗衣机，筒门处有开关，筒门关闭时S1闭合，筒门打开时S1断开，筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作，下列符合要求的电路模型是（）5.如实物图3所示，以下判断正确的是（）A.灯L1与灯L2并联，电压表测灯L1两端的电压B.灯L1与灯L2并联，电压表测灯L2两端的电压C.灯L1与灯L2串联，电压表测灯L1两端的电压D.灯L1与灯L2串联，电压表测灯L2两端的电压6.如图4所示电路中，若闭合开关S，能观察到的现象和产生这种现象的原因是（）A．两灯都能发光，因为电路仍是通路B．L1仍发光，L2不发光，因为L2被短路C．两灯都不发光，因为通过L1的电流太大而被烧成断路D．两灯都不发光，电源会被损坏，因为电源被短路了图2图4图37.小红在做“探究串联电路电压的规律”实验时，连好了如图5所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小8.如图6电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大9.在如图7所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是（）A．电流表A示数与电流表A2示数的差变大B．电流表A1示数与电流表A2示数的和变大C．电压表V示数与电流表A2示数的比值变大D．电压表V示数与电流表A1示数的乘积变大图5图6图710.如图8所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别是()A．8v，1.2vB．6v，1.2vC．1.2v，6vD．1.2v，4.8v11.一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻消耗的电功率增加了（）A．0.25WB．1.75WC.0.75WD．1W12.甲和乙两灯泡的额定电压均为6V，若甲、乙两灯泡的电流随其两端电压变化的图象如图9所示．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为（）A．6VB．8VC．10VD．12V13.如图10甲所示，R1的阻值是20Ω．滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是()A．0.45WB．0.50WC．0.80WD．0.90W图8图9图1014.电饭煲具有保温和加热功能，晓东同学设计了如图11所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（）ABCD15.为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图12所示的甲、乙两套装置，已知所用蓄电池电压相等且保持不变，R1＜R2，装入烧瓶的煤油质量相等，下列有关此探究活动的各种表述，错误的是（）A．在此实验中，电流通过导体产生热量的多少是通过温度计示数变化的大小体现出来的B．甲装置可探究电流通过导体产生的热量与电阻是否有关C．比较相同通电时间内a，c两支温度计示数变化情况，可探究电流产生的热量与电流是否有关D．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多二．填空题（每题3分，共15分）16.如图13电路中，若使L1、L2并联，则甲接______，乙接______表，丙接______表．图11图12图13图1417.如图14甲所示电路，电源电压保...
