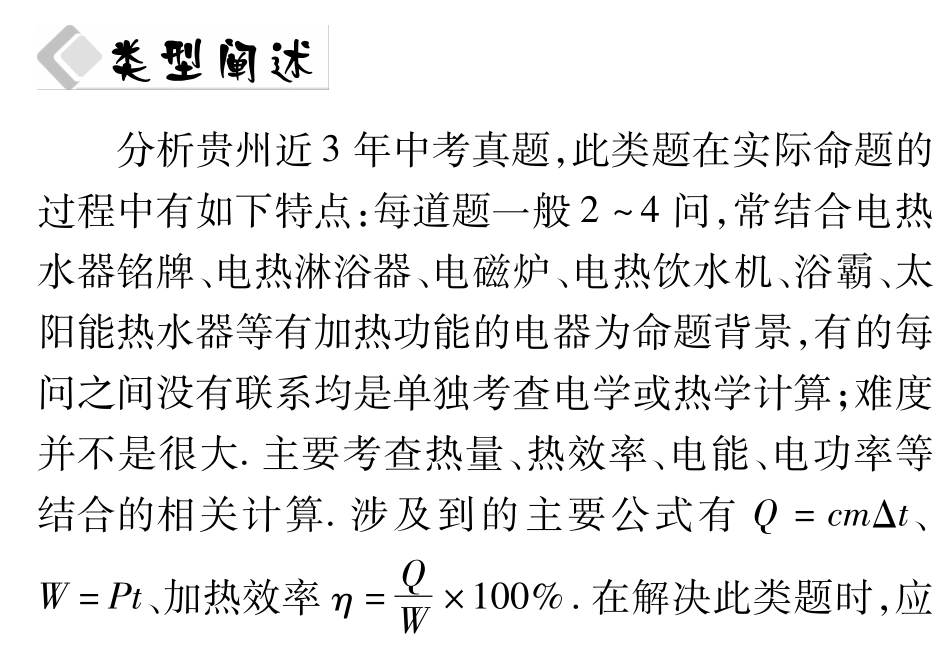

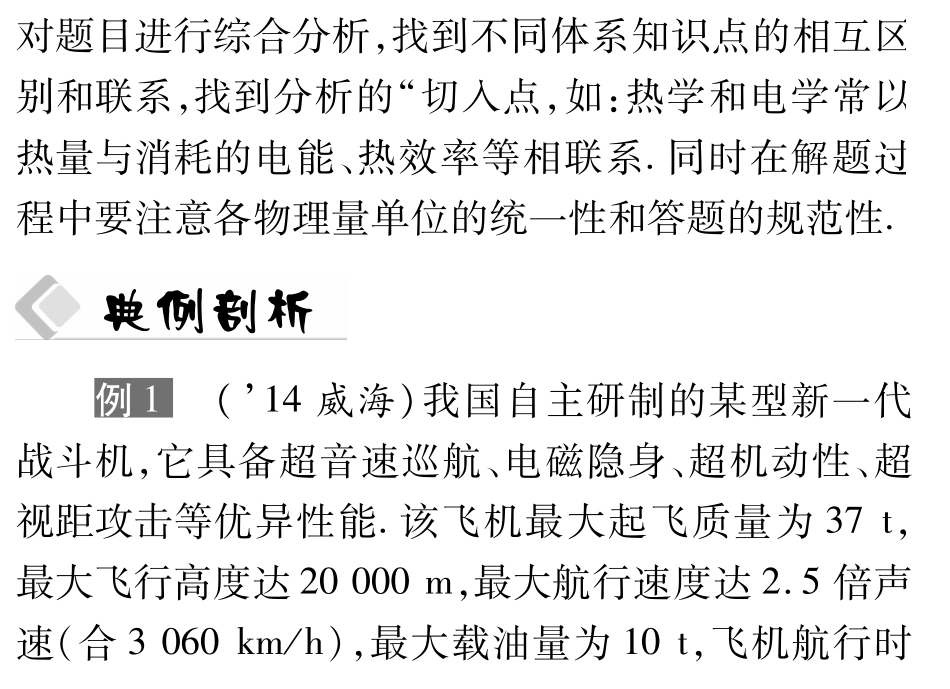

７．（’１４江西）如图所示，甲图中小灯泡上标有“２．５Ｖ０．７５Ｗ”的字样，电压表示数如图乙所示．闭合开关，移动滑动变阻器的滑片，使小灯泡正常发光，此时电压表的示数如图丙所示．第７题图求：（１）电源电压；（２）电流表的示数；（３）此时滑动变阻器接入电路的阻值．８．（’１４达州）如图甲所示电路，电源电压及灯泡Ｌ的电阻均不变，滑动变阻器的最大阻值为Ｒ１＝２０Ω．当Ｓ１、Ｓ２均闭合且滑片Ｐ滑到ｂ端时，电流表、的指针恰好指到同一位置，如图乙所示；当Ｓ１、Ｓ２均断开且滑片Ｐ置于滑动变阻器的中点时，电流表的示数为０．４Ａ，求：（１）电源电压；（２）Ｒ２的电阻；（３）整个电路消耗的最小电功率．第８题图９．（’１４苏州）如图所示的电路中，电源电压恒为１２Ｖ，电阻Ｒ１的阻值为１０Ω，电阻Ｒ２的阻值为３０Ω，电流表?的量程取０～０．６Ａ．闭合开关Ｓ．（１）求通过电路的电流Ｉ；（２）求电阻Ｒ１消耗的功率Ｐ１；（３）现用标有“２０Ω１Ａ”字样的滑动变阻器Ｒ３替换电阻Ｒ２，为使电路中各元件安全，求变阻器Ｒ３连入电路的阻值范围．第９题图������������������分析贵州近３年中考真题，此类题在实际命题的过程中有如下特点：每道题一般２～４问，常结合电热水器铭牌、电热淋浴器、电磁炉、电热饮水机、浴霸、太阳能热水器等有加热功能的电器为命题背景，有的每问之间没有联系均是单独考查电学或热学计算；难度并不是很大．主要考查热量、热效率、电能、电功率等结合的相关计算．涉及到的主要公式有Ｑ＝ｃｍΔｔ、Ｗ＝Ｐｔ、加热效率η＝ＱＷ×１００％．在解决此类题时，应对题目进行综合分析，找到不同体系知识点的相互区别和联系，找到分析的“切入点，如：热学和电学常以热量与消耗的电能、热效率等相联系．同时在解题过程中要注意各物理量单位的统一性和答题的规范性．�����例１（’１４威海）我国自主研制的某型新一代战斗机，它具备超音速巡航、电磁隐身、超机动性、超视距攻击等优异性能．该飞机最大起飞质量为３７ｔ，最大飞行高度达２００００ｍ，最大航行速度达２．５倍声速（合３０６０ｋｍ／ｈ），最大载油量为１０ｔ，飞机航行时５３１７．（’１４江西）如图所示，甲图中小灯泡上标有“２．５Ｖ０．７５Ｗ”的字样，电压表示数如图乙所示．闭合开关，移动滑动变阻器的滑片，使小灯泡正常发光，此时电压表的示数如图丙所示．第７题图求：（１）电源电压；（２）电流表的示数；（３）此时滑动变阻器接入电路的阻值．８．（’１４达州）如图甲所示电路，电源电压及灯泡Ｌ的电阻均不变，滑动变阻器的最大阻值为Ｒ１＝２０Ω．当Ｓ１、Ｓ２均闭合且滑片Ｐ滑到ｂ端时，电流表、的指针恰好指到同一位置，如图乙所示；当Ｓ１、Ｓ２均断开且滑片Ｐ置于滑动变阻器的中点时，电流表的示数为０．４Ａ，求：（１）电源电压；（２）Ｒ２的电阻；（３）整个电路消耗的最小电功率．第８题图９．（’１４苏州）如图所示的电路中，电源电压恒为１２Ｖ，电阻Ｒ１的阻值为１０Ω，电阻Ｒ２的阻值为３０Ω，电流表?的量程取０～０．６Ａ．闭合开关Ｓ．（１）求通过电路的电流Ｉ；（２）求电阻Ｒ１消耗的功率Ｐ１；（３）现用标有“２０Ω１Ａ”字样的滑动变阻器Ｒ３替换电阻Ｒ２，为使电路中各元件安全，求变阻器Ｒ３连入电路的阻值范围．第９题图������������������分析贵州近３年中考真题，此类题在实际命题的过程中有如下特点：每道题一般２～４问，常结合电热水器铭牌、电热淋浴器、电磁炉、电热饮水机、浴霸、太阳能热水器等有加热功能的电器为命题背景，有的每问之间没有联系均是单独考查电学或热学计算；难度并不是很大．主要考查热量、热效率、电能、电功率等结合的相关计算．涉及到的主要公式有Ｑ＝ｃｍΔｔ、Ｗ＝Ｐｔ、加热效率η＝ＱＷ...
