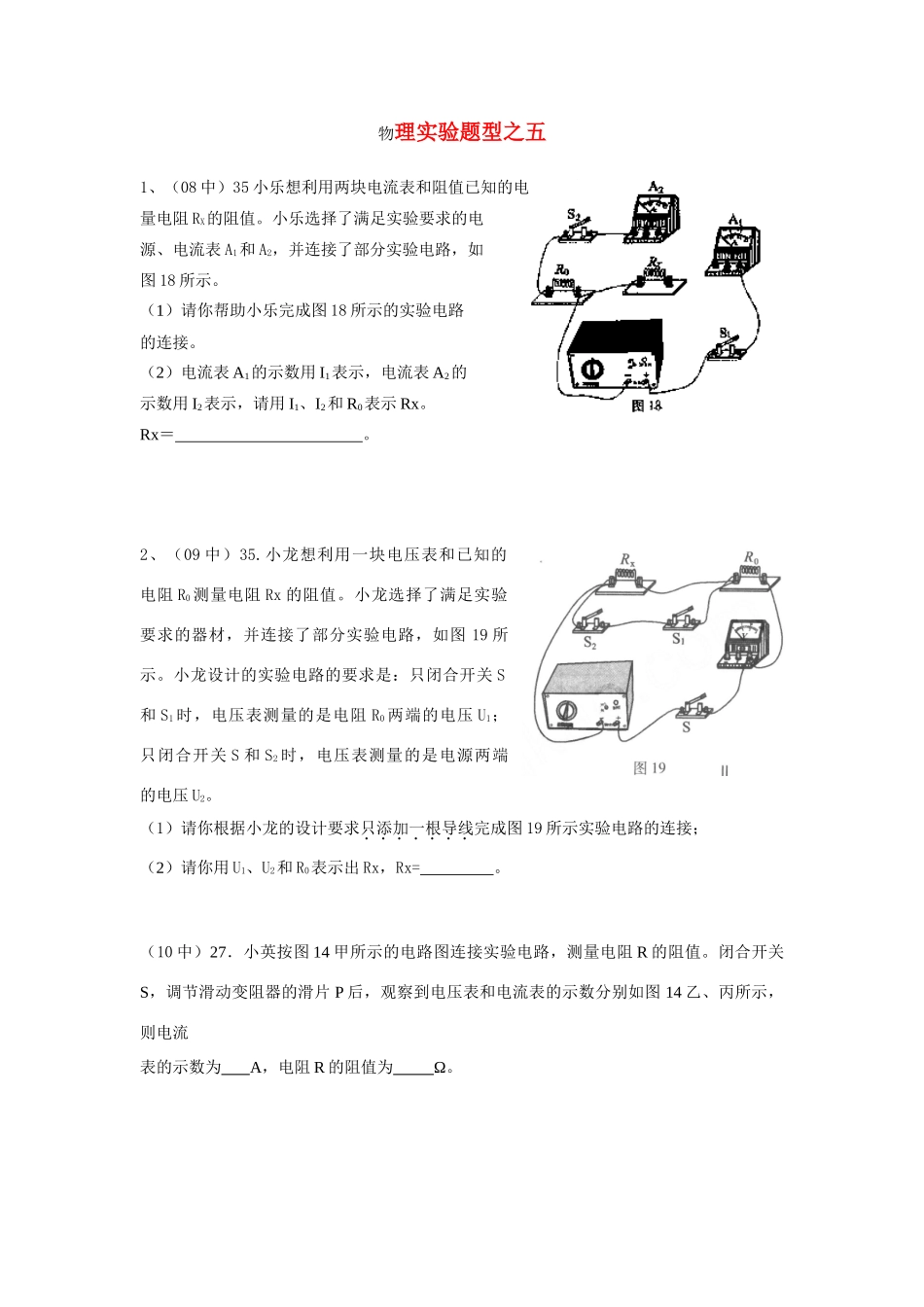

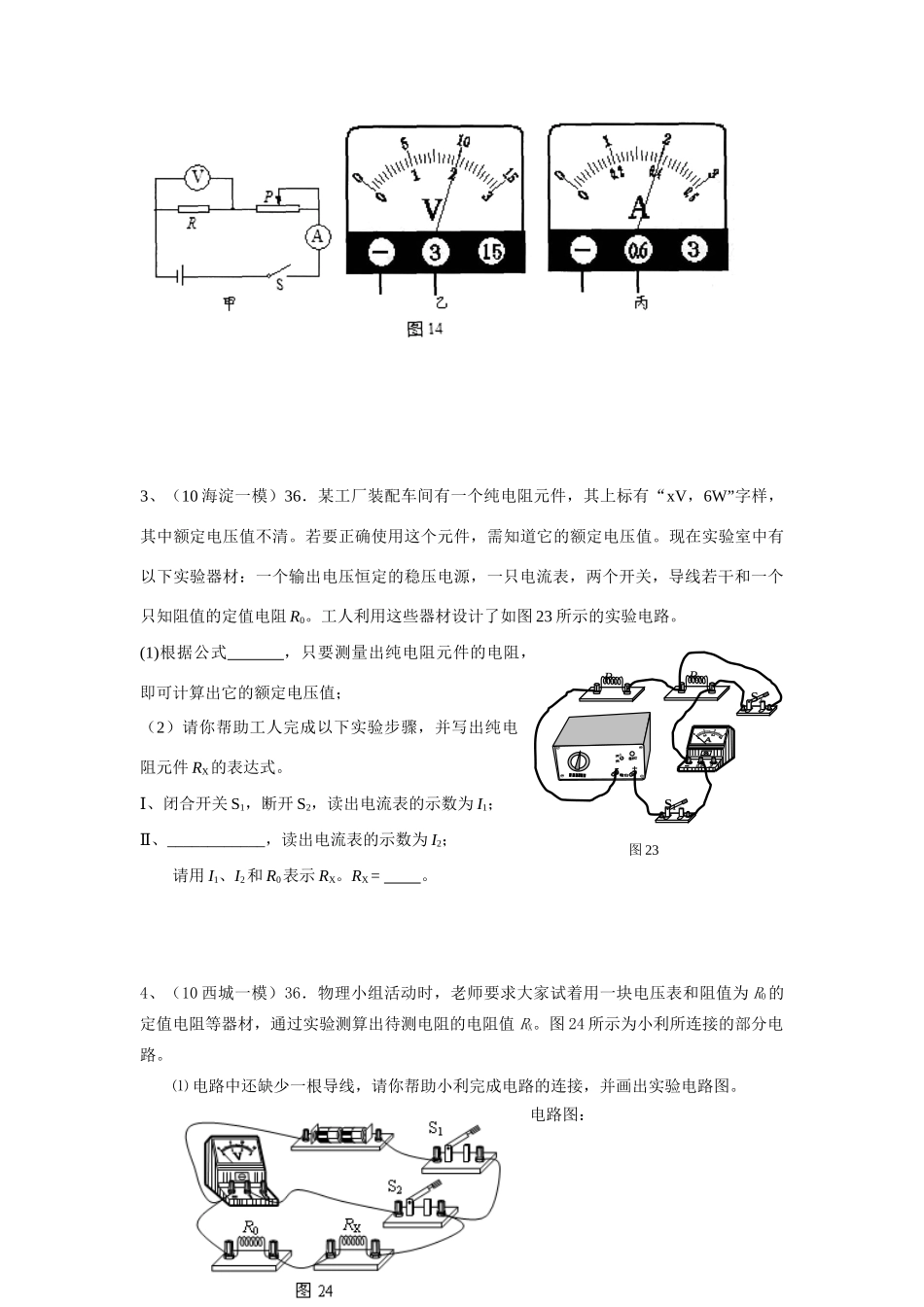

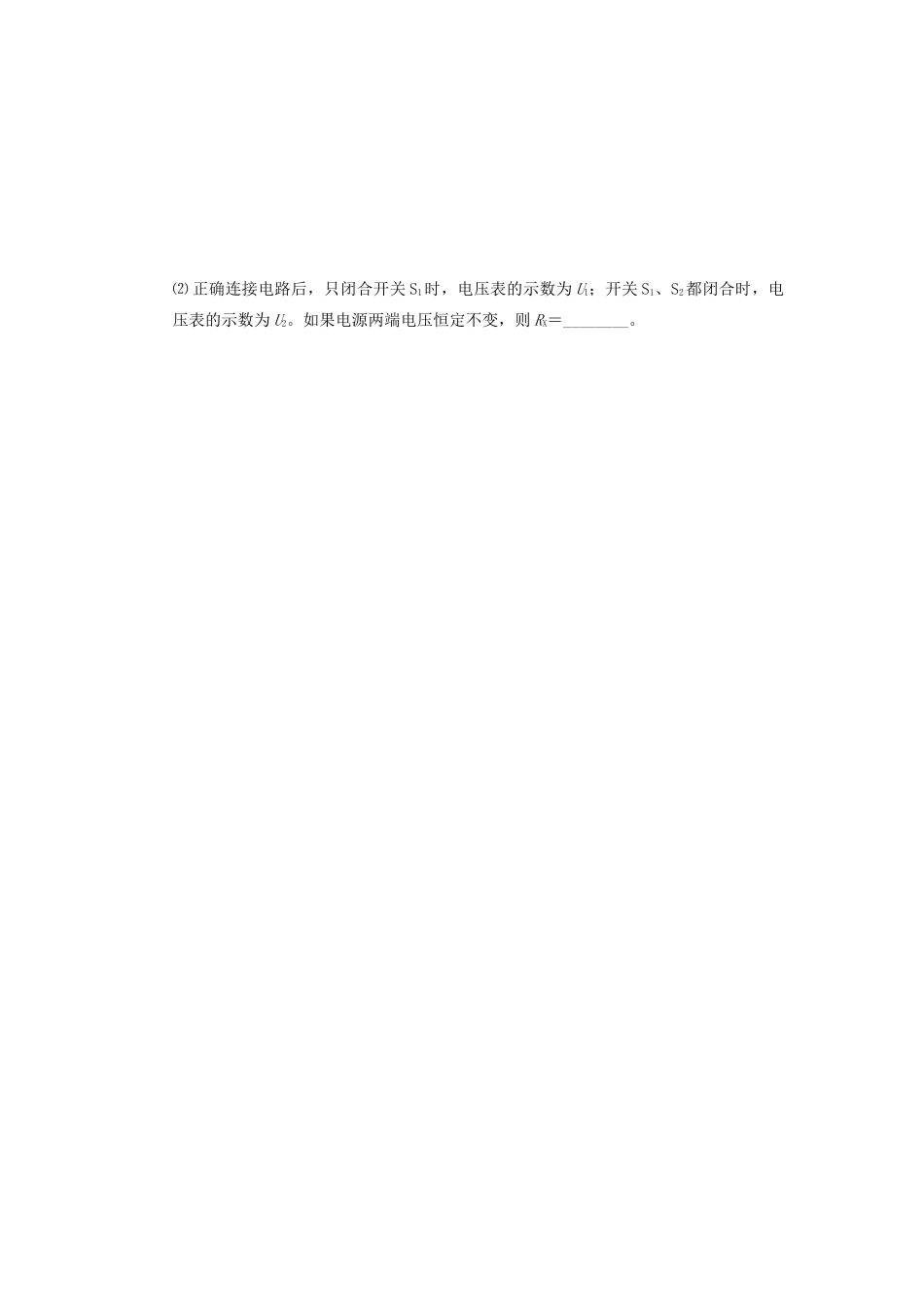

物理实验题型之五1、（08中）35小乐想利用两块电流表和阻值已知的电阻R0测量电阻RX的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图18所示。（1）请你帮助小乐完成图18所示的实验电路的连接。（2）电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示Rx。Rx＝。2、（09中）35.小龙想利用一块电压表和已知的电阻R0测量电阻Rx的阻值。小龙选择了满足实验要求的器材，并连接了部分实验电路，如图19所示。小龙设计的实验电路的要求是：只闭合开关S和S1时，电压表测量的是电阻R0两端的电压U1；只闭合开关S和S2时，电压表测量的是电源两端的电压U2。（1）请你根据小龙的设计要求只添加一根导线完成图19所示实验电路的连接；（2）请你用U1、U2和R0表示出Rx，Rx=。（10中）27．小英按图14甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图14乙、丙所示，则电流表的示数为A，电阻R的阻值为Ω。3、（10海淀一模）36．某工厂装配车间有一个纯电阻元件，其上标有“xV，6W”字样，其中额定电压值不清。若要正确使用这个元件，需知道它的额定电压值。现在实验室中有以下实验器材：一个输出电压恒定的稳压电源，一只电流表，两个开关，导线若干和一个只知阻值的定值电阻R0。工人利用这些器材设计了如图23所示的实验电路。(1)根据公式，只要测量出纯电阻元件的电阻，即可计算出它的额定电压值；（2）请你帮助工人完成以下实验步骤，并写出纯电阻元件RX的表达式。Ⅰ、闭合开关S1，断开S2，读出电流表的示数为I1；Ⅱ、____________，读出电流表的示数为I2；请用I1、I2和R0表示RX。RX=。4、（10西城一模）36．物理小组活动时，老师要求大家试着用一块电压表和阻值为R0的定值电阻等器材，通过实验测算出待测电阻的电阻值RX。图24所示为小利所连接的部分电路。⑴电路中还缺少一根导线，请你帮助小利完成电路的连接，并画出实验电路图。电路图：S2RxR0S1图23⑵正确连接电路后，只闭合开关S1时，电压表的示数为U1；开关S1、S2都闭合时，电压表的示数为U2。如果电源两端电压恒定不变，则RX＝________。
