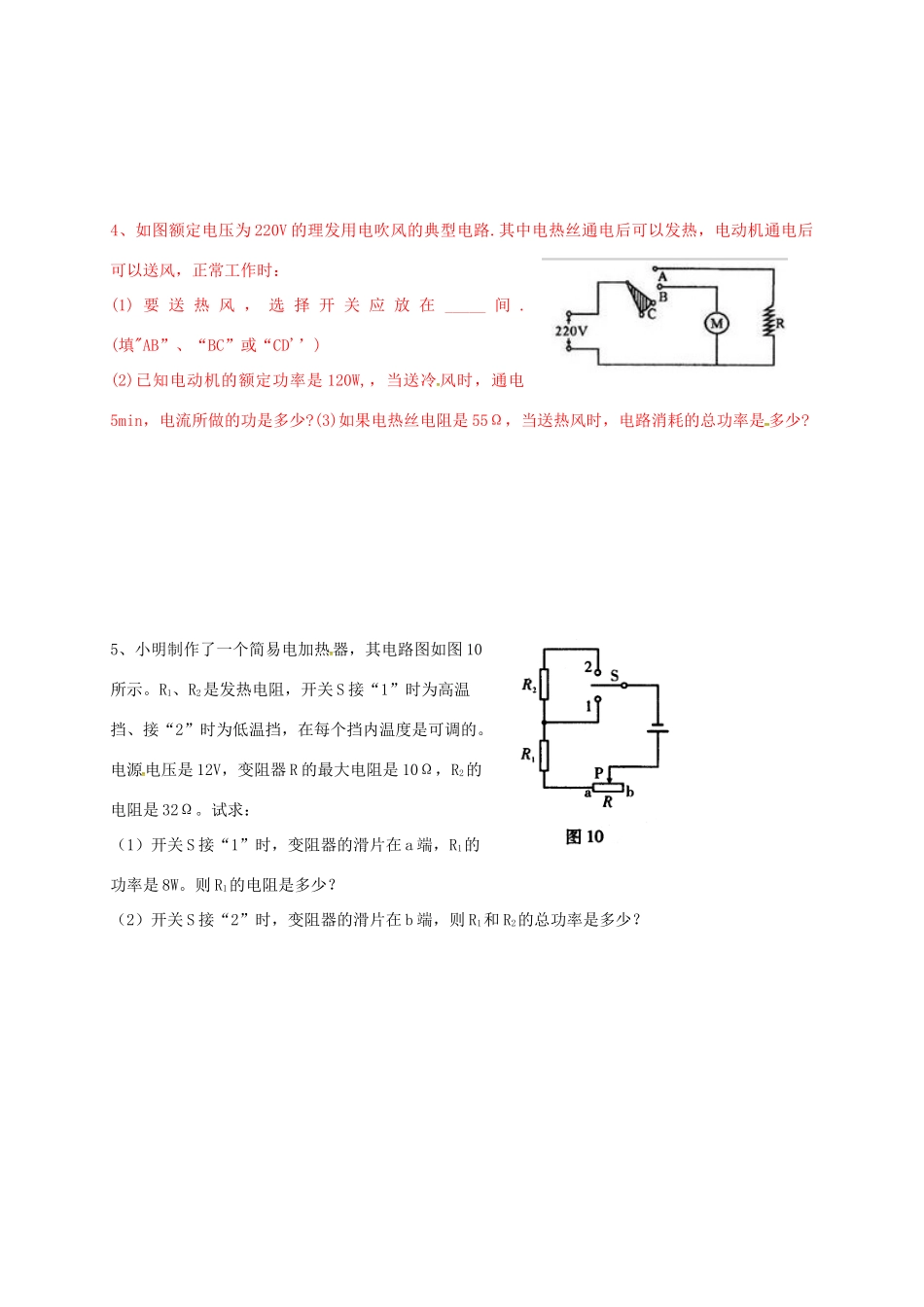

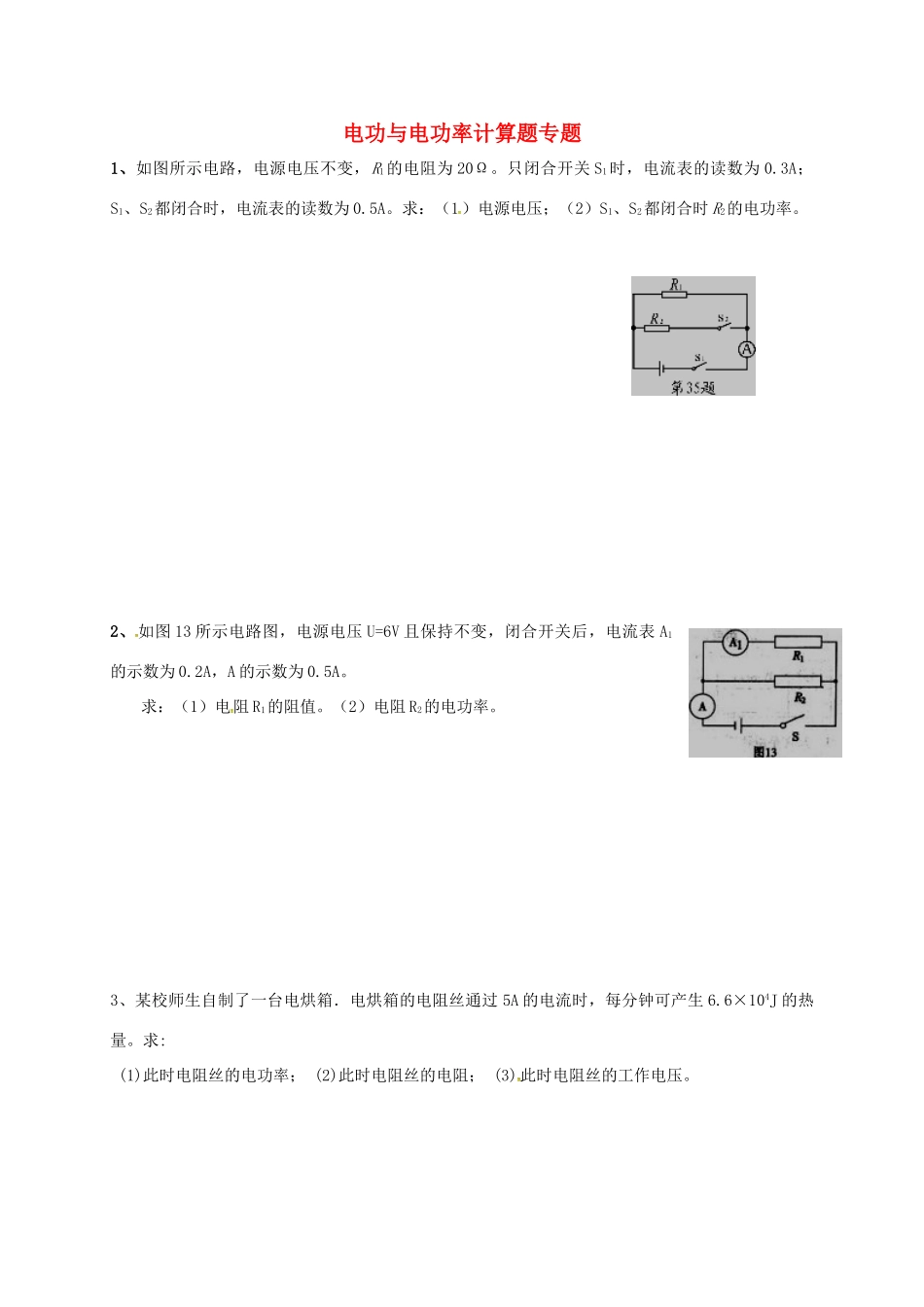

电功与电功率计算题专题1、如图所示电路，电源电压不变，R1的电阻为20Ω。只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A。求：（1）电源电压；（2）S1、S2都闭合时R2的电功率。2、如图13所示电路图，电源电压U=6V且保持不变，闭合开关后，电流表A1的示数为0.2A，A的示数为0.5A。求：（1）电阻R1的阻值。（2）电阻R2的电功率。3、某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A的电流时，每分钟可产生6.6×104J的热量。求:(1)此时电阻丝的电功率；(2)此时电阻丝的电阻；(3)此时电阻丝的工作电压。4、如图额定电压为220V的理发用电吹风的典型电路.其中电热丝通电后可以发热，电动机通电后可以送风，正常工作时：(1)要送热风，选择开关应放在_____间.(填"AB”、“BC”或“CD'’)(2)已知电动机的额定功率是120W,，当送冷风时，通电5min，电流所做的功是多少?(3)如果电热丝电阻是55Ω，当送热风时，电路消耗的总功率是多少?5、小明制作了一个简易电加热器，其电路图如图10所示。R1、R2是发热电阻，开关S接“1”时为高温挡、接“2”时为低温挡，在每个挡内温度是可调的。电源电压是12V，变阻器R的最大电阻是10Ω，R2的电阻是32Ω。试求：（1）开关S接“1”时，变阻器的滑片在a端，R1的功率是8W。则R1的电阻是多少？（2）开关S接“2”时，变阻器的滑片在b端，则R1和R2的总功率是多少？6．（2014•齐齐哈尔）如甲图所示的电压力锅，集压力锅、电饭锅的优点于一体，省时节电，热效率高．电压力锅工作原理如图乙，已知R2的电阻值为48.4Ω，单独闭合开关S1时，压力锅的功率为80W．（1）单独闭合开关S1时，电压力锅处于状态（选填“保温”或“加热”）．（2）R1的电阻是多少？（3）同时闭合开关S1和S2，电压力锅工作1min消耗的电能是多少？7、如图l5所示的电路图中，R1=30Ω，R2=20Ω，电源电压不变。(设小灯泡的电阻不变)(1)当S1、S2都闭合时，电流电A1的示数为0.5A，小灯泡恰好正常发光，求电源电压。(2)当S1、S2都断开时，电流表A2的示数为0.2A，求小灯泡的电阻和实际功率。(3)小灯泡的额定功率是多少?8.饮水机是一种常见的家用电器，其工作电路可简化为右图所示的电路，其中S是一个温控开关，R1为发热板，R2是温控电阻。当开关S接a时，饮水机处于加热状态，将水迅速加热；当水达到一定温度时，开关S自动切换到b，饮水机处于保温状态。已知饮水机发热板R1的阻值为88Ω，保温状态时的电流为0.25A。通过计算回答：⑴饮水机处于加热状态时的电流多大？⑵饮水机处于加热状态时的电功率多大？1温控电阻R2的阻值多大？9、如图甲电路所示，电源电压为9V且保持不变，小灯炮标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？10、如图所示的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电压变化关系如图所示，求：（1）R1的阻值大小；（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压；（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率。11、一只“220V100W”的灯泡，接在照明电路中，则(1)正常发光时，通过灯泡的电流多大(计算结果保留两位小数)？(2)正常发光时，通电1min灯泡消耗的电能是多少？(3)若用输电线把该灯泡由电源处引到某工地时，发现灯泡亮度较暗，测得灯泡实际功率只有81W，则输电线上消耗的功率多大(电源电压为220V)？12、如图所示电路，电源电压保持不变，在甲图中，闭合开关S，电压表的示数为4V，电流表示数0.2A；乙图中，闭合开关S，电压表示数为6V。求：（1）R1、R2的电阻；（2）乙图中裂变示数I乙（3）甲、乙两电路的总功率之比P甲：P乙。13、如图18所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：（1）灯泡的电阻（2）电源电压（3）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率14．阅读短文，回答问题：电热膜电热膜是一种通...
