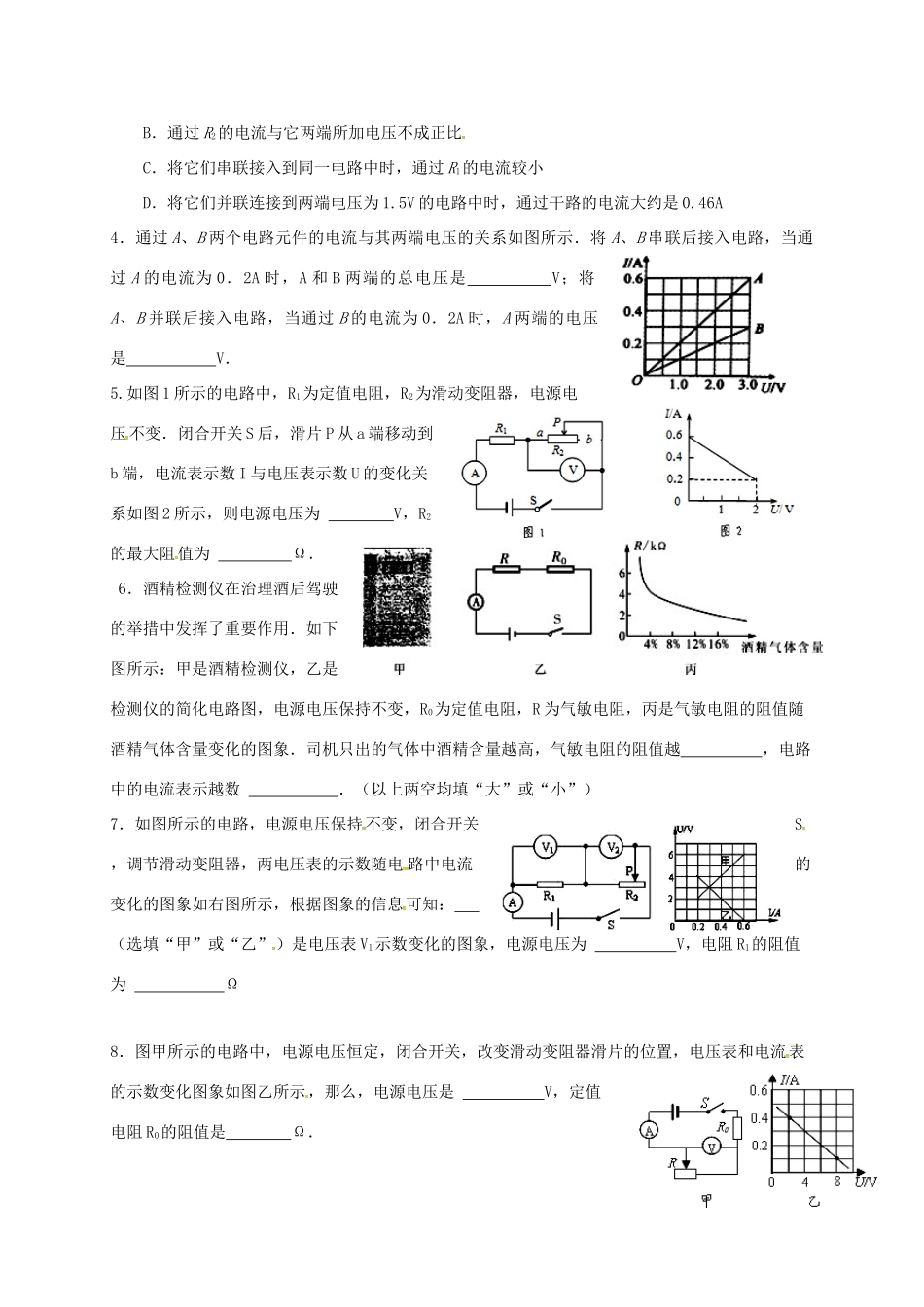

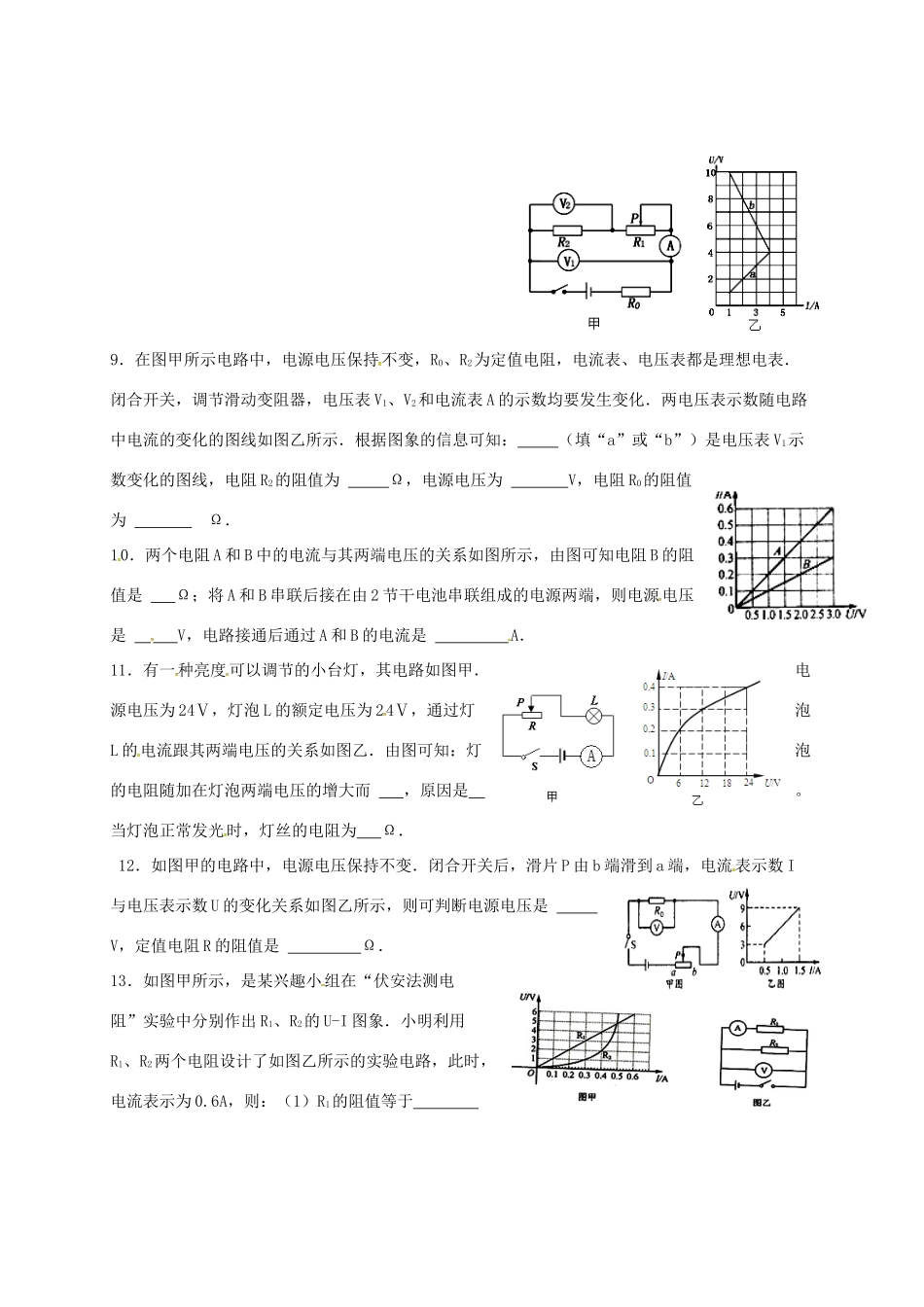

专题二图象信息问题图象一般为I-U图，有时为U-I图，运用欧姆定律：通过一段导体的电流，与这段导体两端电压成正比，与这段导体的电阻成反比。其中会用到控制变量法：定电流比电压，定电压比电流。例1、(07福建省宁德市)如图2所示的是通过某两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为________Ω，从图像可知，电阻R1________R2（填“大于”、“等于”或“小于”）。例2、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图9所示。由图中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A例3、如图所示，A和B分别是两个阻值不同的电阻R1和R2的电流和电压关系图，请判断两个电阻的阻值大小关系为R1________R2（选填“大于”“小于”或“等于”），若两个电阻串联，串联总电阻的图像在区域________。（选填“I”“Ⅱ”“Ⅲ"）欧姆定律图像分析专题1．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3V的电源两端，则R甲:R乙=；U甲:U乙=；I甲:I乙=如果，把甲和乙串联在3v的电路中，则U甲:U乙=；I甲:I乙=；R甲:R乙=；2．如图是电阻RA和RB两端电压与电流的U-I图象。如果将RA和RB串联起来，它们两端电压之比为________；如果将RA和RB并联起来，通过它们的电流之比为______。3．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像。对此作出的判断中，错误的是：（）A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A4．通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0．2A时，A和B两端的总电压是V；将A、B并联后接入电路，当通过B的电流为0．2A时，A两端的电压是V．5.如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为V，R2的最大阻值为Ω．6．酒精检测仪在治理酒后驾驶的举措中发挥了重要作用．如下图所示：甲是酒精检测仪，乙是检测仪的简化电路图，电源电压保持不变，R0为定值电阻，R为气敏电阻，丙是气敏电阻的阻值随酒精气体含量变化的图象．司机只出的气体中酒精含量越高，气敏电阻的阻值越，电路中的电流表示越数．（以上两空均填“大”或“小”）7．如图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图象如右图所示，根据图象的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为V，电阻R1的阻值为Ω8．图甲所示的电路中，电源电压恒定，闭合开关，改变滑动变阻器滑片的位置，电压表和电流表的示数变化图象如图乙所示，那么，电源电压是V，定值电阻R0的阻值是Ω．9．在图甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想电表．闭合开关，调节滑动变阻器，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电路中电流的变化的图线如图乙所示．根据图象的信息可知：（填“a”或“b”）是电压表V1示数变化的图线，电阻R2的阻值为Ω，电源电压为V，电阻R0的阻值为Ω．10．两个电阻A和B中的电流与其两端电压的关系如图所示，由图可知电阻B的阻值是Ω；将A和B串联后接在由2节干电池串联组成的电源两端，则电源电压是V，电路接通后通过A和B的电流是A．11．有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙．由图可知：灯泡的电阻随加在灯泡两端电压的增大而，原因是。当灯泡正常发光时，灯丝的电阻为Ω．12．如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是V，定值电阻R的阻值是Ω．1...
