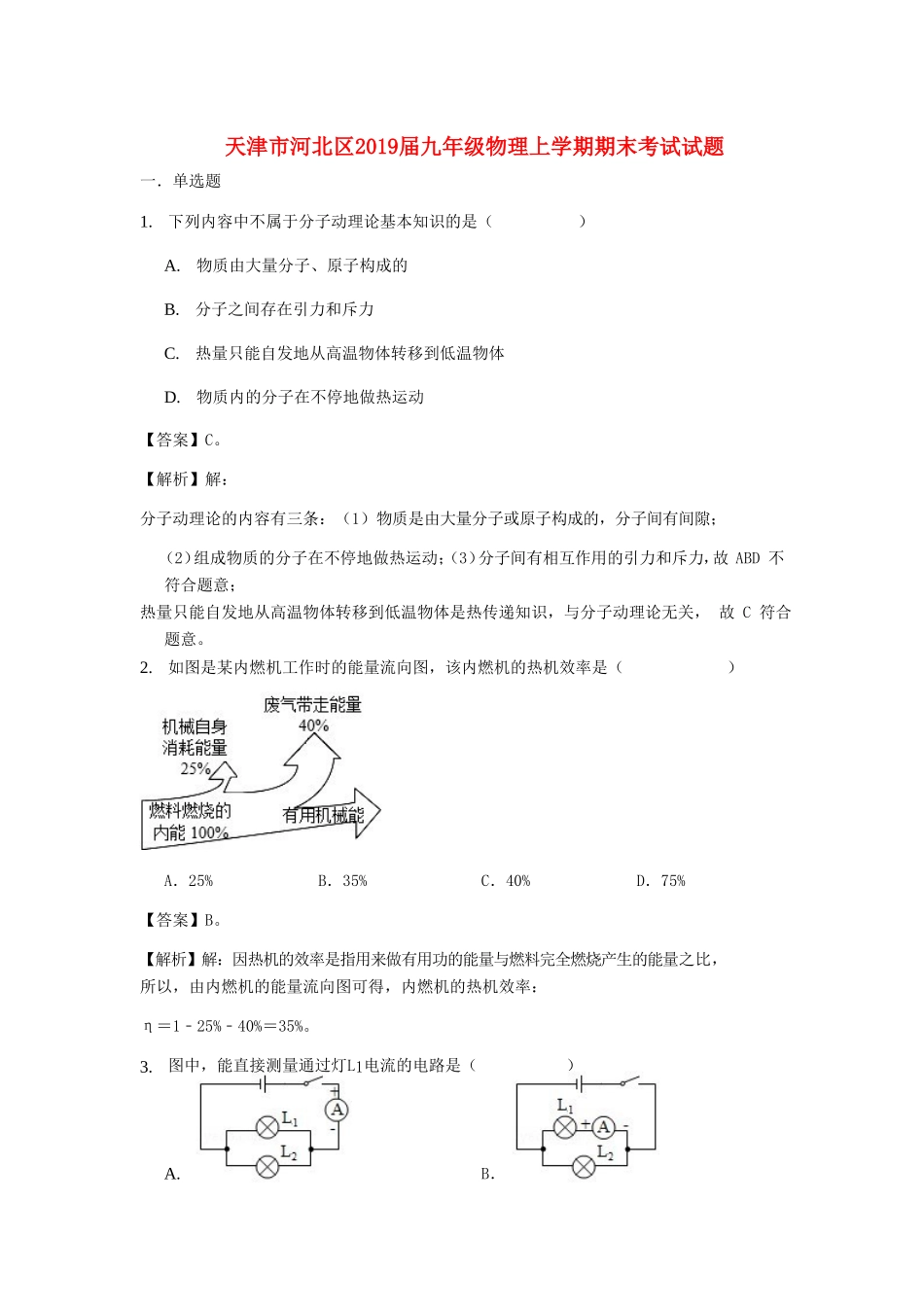

天津市河北区2019届九年级物理上学期期末考试试题一．单选题1.下列内容中不属于分子动理论基本知识的是（）A.物质由大量分子、原子构成的B.分子之间存在引力和斥力C.热量只能自发地从高温物体转移到低温物体D.物质内的分子在不停地做热运动【答案】C。【解析】解：分子动理论的内容有三条：（1）物质是由大量分子或原子构成的，分子间有间隙；（2）组成物质的分子在不停地做热运动；（3）分子间有相互作用的引力和斥力，故ABD不符合题意；热量只能自发地从高温物体转移到低温物体是热传递知识，与分子动理论无关，故C符合题意。2.如图是某内燃机工作时的能量流向图，该内燃机的热机效率是（）A．25%B．35%C．40%D．75%【答案】B。【解析】解：因热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，所以，由内燃机的能量流向图可得，内燃机的热机效率：η＝1﹣25%﹣40%＝35%。3.图中，能直接测量通过灯L1电流的电路是（）A.B．C．D．【答案】D。【解析】解：A、图中电流表在干路上，电流表测干路电流，故A不符合题意；B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。4.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（）A．M接A，N接DB．M接B，N接CC．M接A，N接BD．M接C，N接D【答案】A。【解析】解：灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片P向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接A接线柱），滑动变阻器采用“一上一下”的接法，故M接A，N接D。5.现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电过程。以下设备也是利用“磁生电”工作的是（）A．电磁起重机B．扬声器C．电烙铁D．动圈式话筒【答案】D。【解析】解：从题意中知道，手机中的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；A、电磁起重机是利用电流的磁效应工作的，故A不符合题意；B、扬声器是利用通电导体受到磁场力的作用工作的，故B不符合题意；C、电烙铁是利用电流的热效应工作的，故C不符合题意；D、动圈式话筒是利用闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，故D符合题意。6.如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上，植物含水量变低，Rx变小，电表示数变小；植物含水量变高，Rx变大，电表示数变大，电源电压恒定，R0为定值电阻，下列电路图中符合要求的是（）A.B．C．D．【答案】C。【解析】解：A、由电路图可知，两电阻串联，电流表测量电路的电流；当植物含水量变低时，Rx变小，电路的总电阻变小，电源电压不变，根据I＝知，电流表示数变大，故A不符合题意；B、由电路图可知，两电阻串联，电压表测量定值电阻R0两端的电压；当植物含水量变低时，Rx变小，电路的总电阻变小，电流变大；根据U＝IR知，定值电阻R0两端的电压变大，即电压表示数变大，故B不符合题意；C、由电路图可知，两电阻串联，电压表测量湿敏电阻Rx两端的电压；当植物含水量变低时，Rx变小，由B项解答可知，R0两端的电压变大，根据串联电路电压的规律可知，Rx两端的电压减小，即电压表示数变小，故C符合题意；D、由电路图可知，两电阻串联，电压表测量电源电压；因电源电压不变，所以电压表示数始终不变，故D不符合题意。7．两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为（）A．2：1B．1：2C．4：1D．1：4【答案】A。【解析】解：由图可知，该电路为并联电路，电压是相同的，由图乙可知，电压相同，通过R1、R2的电流之比为...
