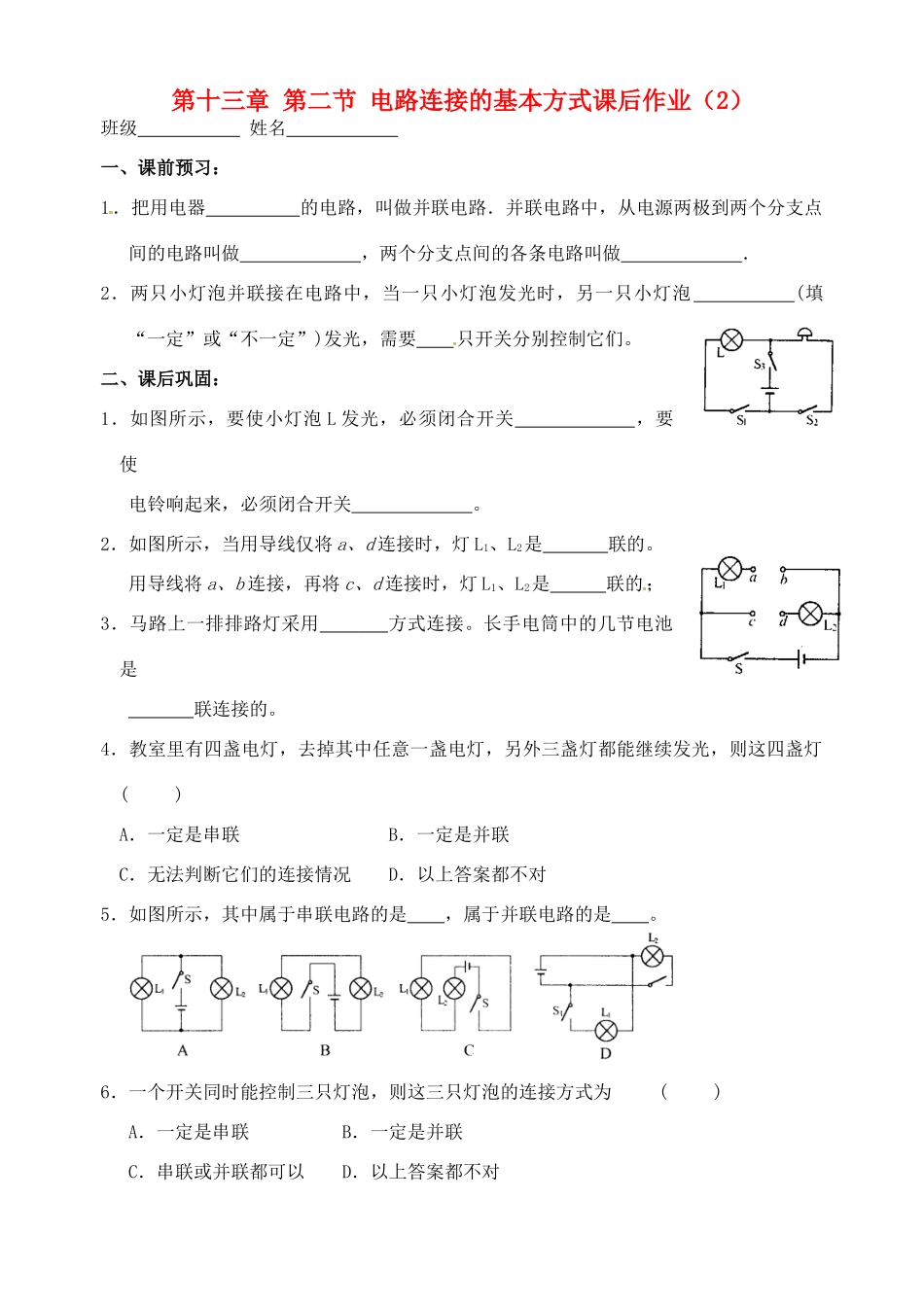

第十三章第二节电路连接的基本方式课后作业（2）班级姓名一、课前预习：1．把用电器的电路，叫做并联电路．并联电路中，从电源两极到两个分支点间的电路叫做，两个分支点间的各条电路叫做．2．两只小灯泡并联接在电路中，当一只小灯泡发光时，另一只小灯泡(填“一定”或“不一定”)发光，需要只开关分别控制它们。二、课后巩固：1．如图所示，要使小灯泡L发光，必须闭合开关，要使电铃响起来，必须闭合开关。2．如图所示，当用导线仅将a、d连接时，灯L1、L2是联的。用导线将a、b连接，再将c、d连接时，灯L1、L2是联的；3．马路上一排排路灯采用方式连接。长手电筒中的几节电池是联连接的。4．教室里有四盏电灯，去掉其中任意一盏电灯，另外三盏灯都能继续发光，则这四盏灯()A．一定是串联B．一定是并联C．无法判断它们的连接情况D．以上答案都不对5．如图所示，其中属于串联电路的是，属于并联电路的是。6．一个开关同时能控制三只灯泡，则这三只灯泡的连接方式为()A．一定是串联B．一定是并联C．串联或并联都可以D．以上答案都不对L2L1S﹢﹣L2L1S1S27．如图所示的电路中，当开关S断开时，还有灯泡能亮的电路是()8．在图所示（1）、（2）、（3）、（4）各图中，各元件都是好的，闭合开关S后，灯L1、L2各会出现什么现象?（1）开关S闭合；（2）开关S闭合；（3）开关S闭合；(4)开关S闭合。9．如图所示，闭合开关S后，产生的现象是()A．灯Ll、L2都亮B．灯L1、L2都不亮C．灯Ll亮、L2不亮D．灯L2亮、L1不亮10．如图所示是简化了的电冰箱内的电路图，是压缩机用的电动机，L是冰箱内的照明灯，则下列判断中不正确的是()A．冰箱门打开时，S2断开，灯与电动机并联B．冰箱门打开时，S2闭合，灯与电动机并联C．冰箱门关上时，S2就自动断开D．冰箱内温度降到设定的温度时，开关S1就自动断开11．根据电路图连接实物图或根据实物图画出电路图。SL1L2L1L2S2S112．小宇连接好了一个电路，如图所示，但是小丽认为此电路有缺点，因为没法只让L2亮，而L1不亮，小丽想将此电路改为由S1、S2分别控制Ll、L2的并联电路，应该如何改?请你帮她想个解决的办法，要求改动的导线不超过两条。请在图上改动，先在需改动的导线上画“×”，然后再画出改动后的导线，并画出改动后的电路图。
