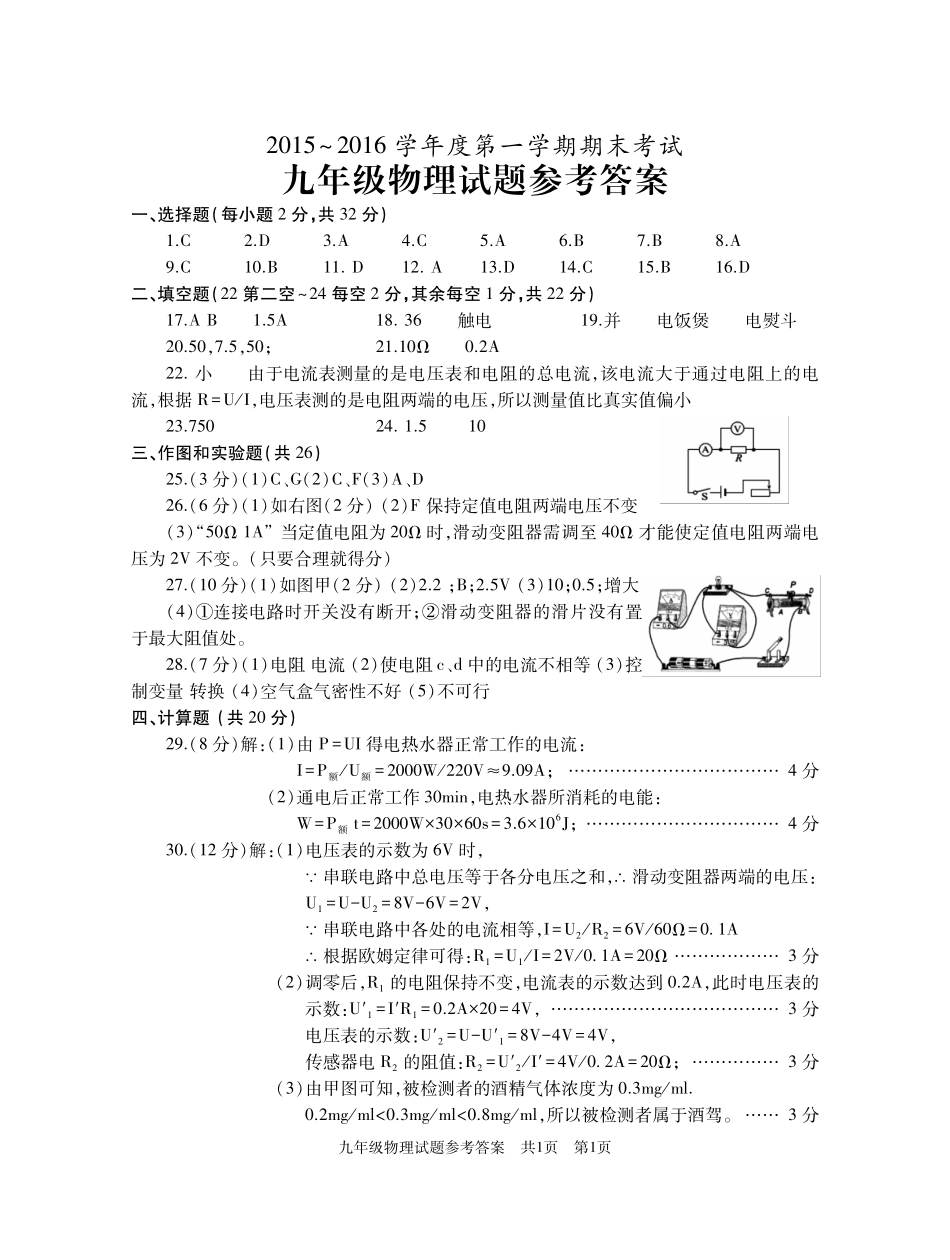

书２０１５～２０１６学年度第一学期期末考试九年级物理试题参考答案一、选择题（每小题２分，共３２分）１．Ｃ２．Ｄ３．Ａ４．Ｃ５．Ａ６．Ｂ７．Ｂ８．Ａ９．Ｃ１０．Ｂ１１．Ｄ１２．Ａ１３．Ｄ１４．Ｃ１５．Ｂ１６．Ｄ二、填空题（２２第二空～２４每空２分，其余每空１分，共２２分）１７．ＡＢ１．５Ａ１８．３６触电１９．并电饭煲电熨斗２０．５０，７．５，５０；２１．１０Ω０．２Ａ２２．小由于电流表测量的是电压表和电阻的总电流，该电流大于通过电阻上的电流，根据Ｒ＝Ｕ／Ｉ，电压表测的是电阻两端的电压，所以测量值比真实值偏小２３．７５０２４．１．５１０三、作图和实验题（共２６）２５．（３分）（１）Ｃ、Ｇ（２）Ｃ、Ｆ（３）Ａ、Ｄ２６．（６分）（１）如右图（２分）（２）Ｆ保持定值电阻两端电压不变（３）“５０Ω１Ａ”当定值电阻为２０Ω时，滑动变阻器需调至４０Ω才能使定值电阻两端电压为２Ｖ不变。（只要合理就得分）２７．（１０分）（１）如图甲（２分）（２）２．２；Ｂ；２．５Ｖ（３）１０；０．５；增大（４）①连接电路时开关没有断开；②滑动变阻器的滑片没有置于最大阻值处。２８．（７分）（１）电阻电流（２）使电阻ｃ、ｄ中的电流不相等（３）控制变量转换（４）空气盒气密性不好（５）不可行四、计算题（共２０分）２９．（８分）解：（１）由Ｐ＝ＵＩ得电热水器正常工作的电流：Ｉ＝Ｐ额／Ｕ额＝２０００Ｗ／２２０Ｖ≈９．０９Ａ；４分………………………………（２）通电后正常工作３０ｍｉｎ，电热水器所消耗的电能：Ｗ＝Ｐ额ｔ＝２０００Ｗ×３０×６０ｓ＝３．６×１０６Ｊ；４分……………………………３０．（１２分）解：（１）电压表的示数为６Ｖ时，∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：Ｕ１＝Ｕ－Ｕ２＝８Ｖ－６Ｖ＝２Ｖ，∵串联电路中各处的电流相等，Ｉ＝Ｕ２／Ｒ２＝６Ｖ／６０Ω＝０１Ａ∴根据欧姆定律可得：Ｒ１＝Ｕ１／Ｉ＝２Ｖ／０１Ａ＝２０Ω３分………………（２）调零后，Ｒ１的电阻保持不变，电流表的示数达到０．２Ａ，此时电压表的示数：Ｕ′１＝Ｉ′Ｒ１＝０．２Ａ×２０＝４Ｖ，３分…………………………………电压表的示数：Ｕ′２＝Ｕ－Ｕ′１＝８Ｖ－４Ｖ＝４Ｖ，传感器电Ｒ２的阻值：Ｒ２＝Ｕ′２／Ｉ′＝４Ｖ／０２Ａ＝２０Ω；３分……………（３）由甲图可知，被检测者的酒精气体浓度为０．３ｍｇ／ｍｌ．０．２ｍｇ／ｍｌ＜０．３ｍｇ／ｍｌ＜０．８ｍｇ／ｍｌ，所以被检测者属于酒驾。３分……页１第页１共案答考参题试理物级年九
