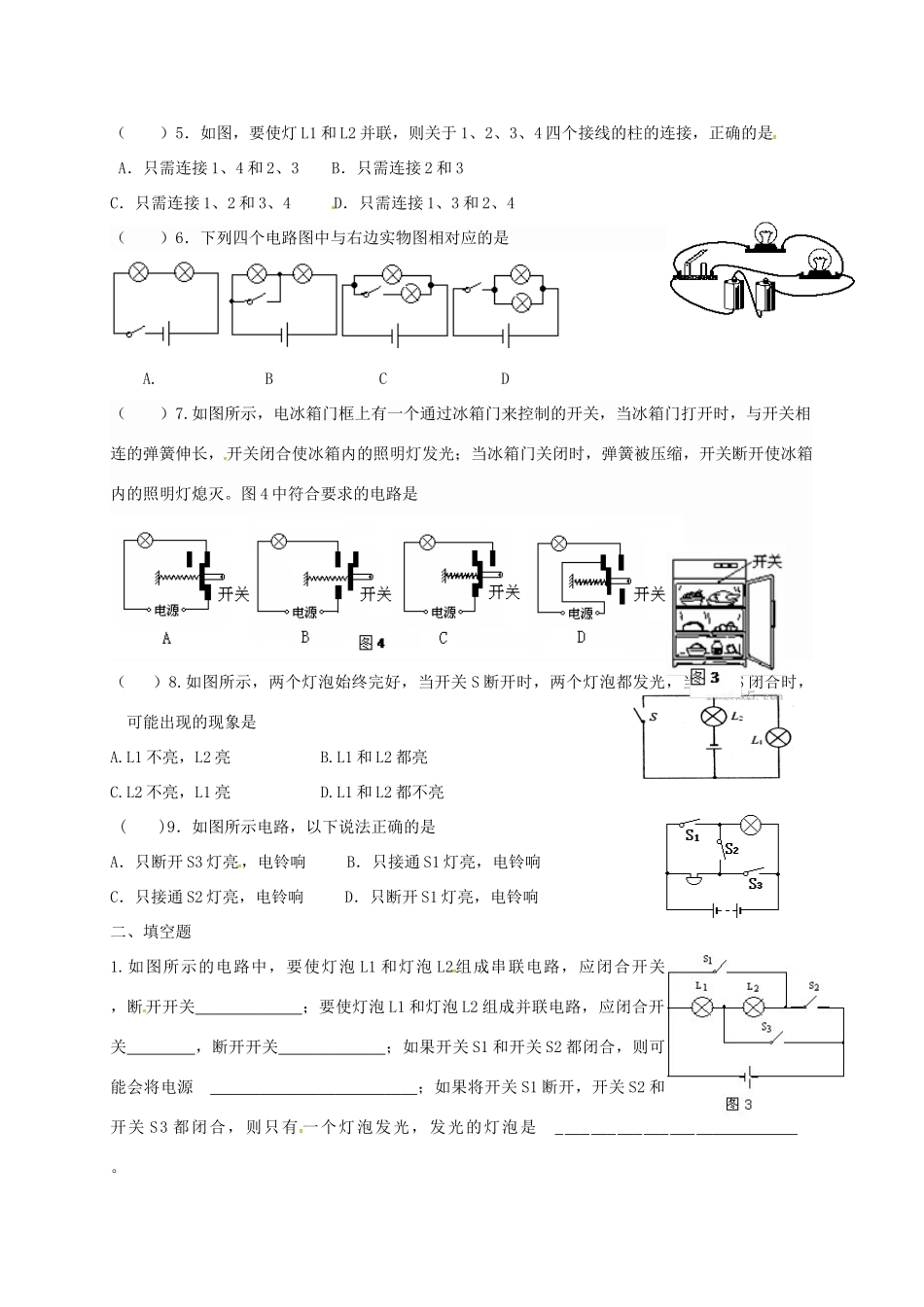

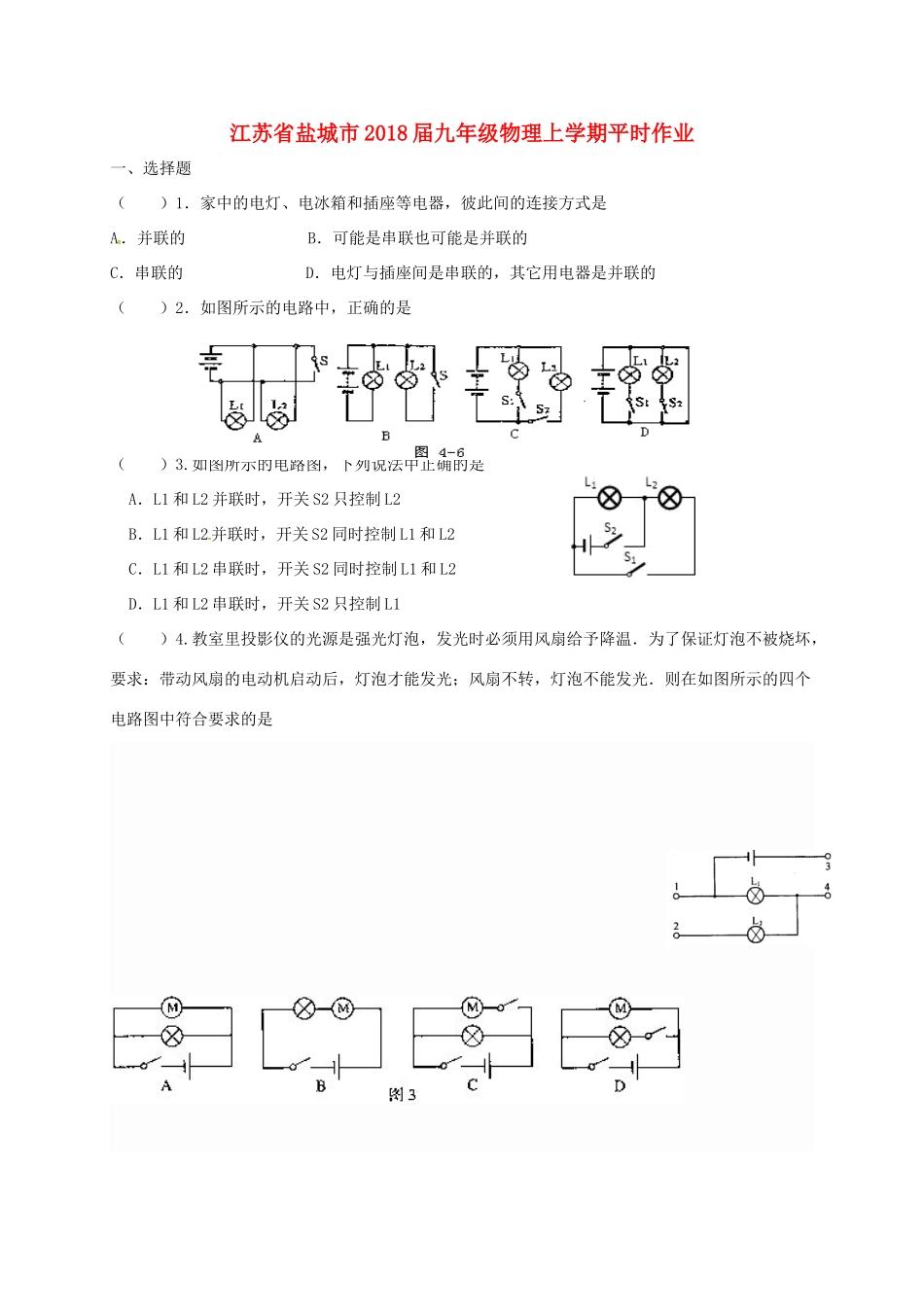

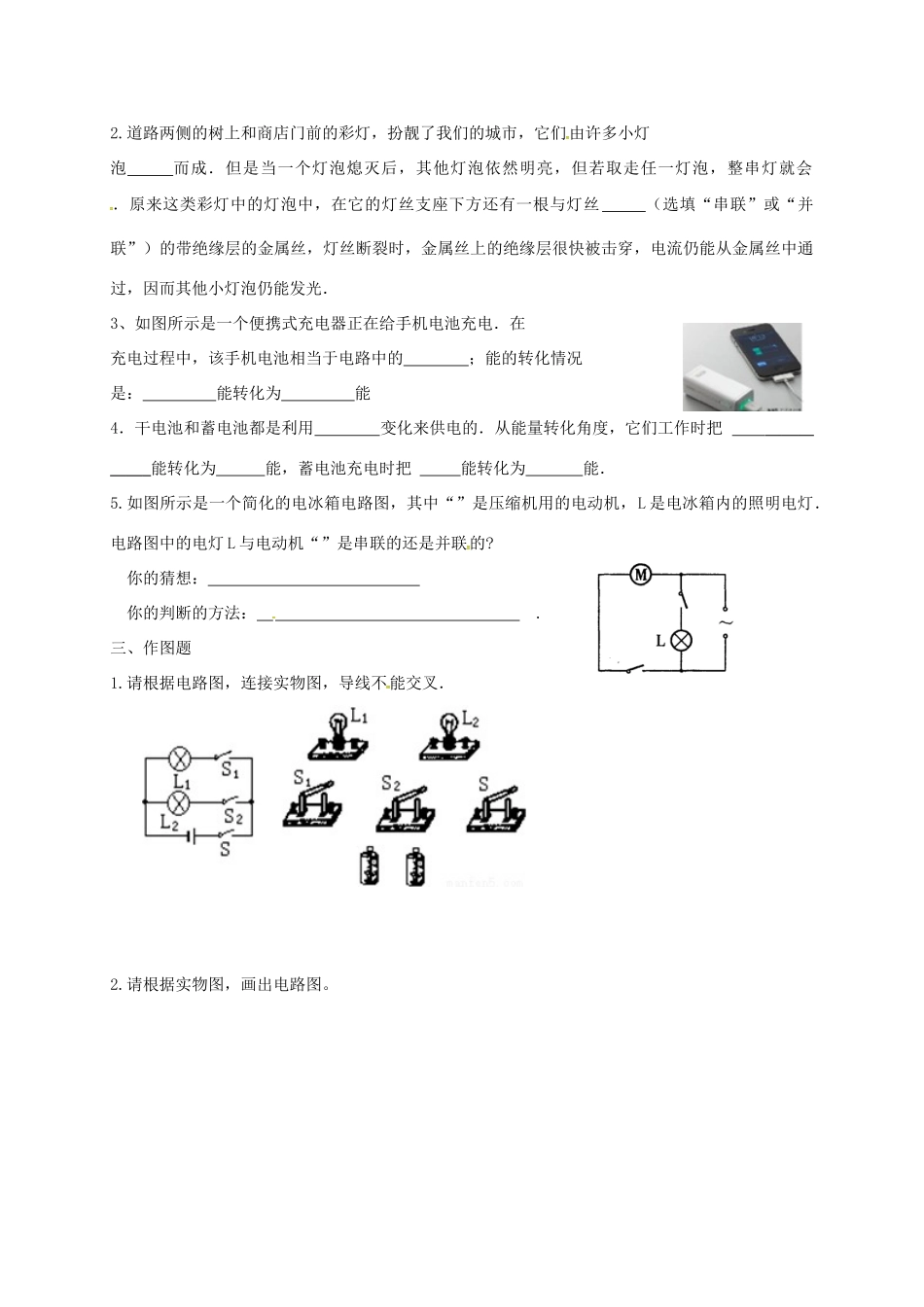

江苏省盐城市2018届九年级物理上学期平时作业一、选择题（）1．家中的电灯、电冰箱和插座等电器，彼此间的连接方式是A．并联的B．可能是串联也可能是并联的C．串联的D．电灯与插座间是串联的，其它用电器是并联的（）2．如图所示的电路中，正确的是（）3.如图所示的电路图，下列说法中正确的是A．L1和L2并联时，开关S2只控制L2B．L1和L2并联时，开关S2同时控制L1和L2C．L1和L2串联时，开关S2同时控制L1和L2D．L1和L2串联时，开关S2只控制L1（）4.教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光．则在如图所示的四个电路图中符合要求的是（）5．如图，要使灯L1和L2并联，则关于1、2、3、4四个接线的柱的连接，正确的是A．只需连接1、4和2、3B．只需连接2和3C．只需连接1、2和3、4D．只需连接1、3和2、4（）6．下列四个电路图中与右边实物图相对应的是A.BCD（）7.如图所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。图4中符合要求的电路是（）8.如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是A.L1不亮，L2亮B.L1和L2都亮C.L2不亮，L1亮D.L1和L2都不亮()9．如图所示电路，以下说法正确的是A．只断开S3灯亮，电铃响B．只接通S1灯亮，电铃响C．只接通S2灯亮，电铃响D．只断开S1灯亮，电铃响二、填空题1.如图所示的电路中，要使灯泡L1和灯泡L2组成串联电路，应闭合开关，断开开关；要使灯泡L1和灯泡L2组成并联电路，应闭合开关，断开开关；如果开关S1和开关S2都闭合，则可能会将电源；如果将开关S1断开，开关S2和开关S3都闭合，则只有一个灯泡发光，发光的灯泡是。2.道路两侧的树上和商店门前的彩灯，扮靓了我们的城市，它们由许多小灯泡而成．但是当一个灯泡熄灭后，其他灯泡依然明亮，但若取走任一灯泡，整串灯就会．原来这类彩灯中的灯泡中，在它的灯丝支座下方还有一根与灯丝（选填“串联”或“并联”）的带绝缘层的金属丝，灯丝断裂时，金属丝上的绝缘层很快被击穿，电流仍能从金属丝中通过，因而其他小灯泡仍能发光．3、如图所示是一个便携式充电器正在给手机电池充电．在充电过程中，该手机电池相当于电路中的；能的转化情况是：能转化为能4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把___________能转化为能，蓄电池充电时把能转化为能．5.如图所示是一个简化的电冰箱电路图，其中“”是压缩机用的电动机，L是电冰箱内的照明电灯．电路图中的电灯L与电动机“”是串联的还是并联的?你的猜想：你的判断的方法：.三、作图题1.请根据电路图，连接实物图，导线不能交叉．2.请根据实物图，画出电路图。
