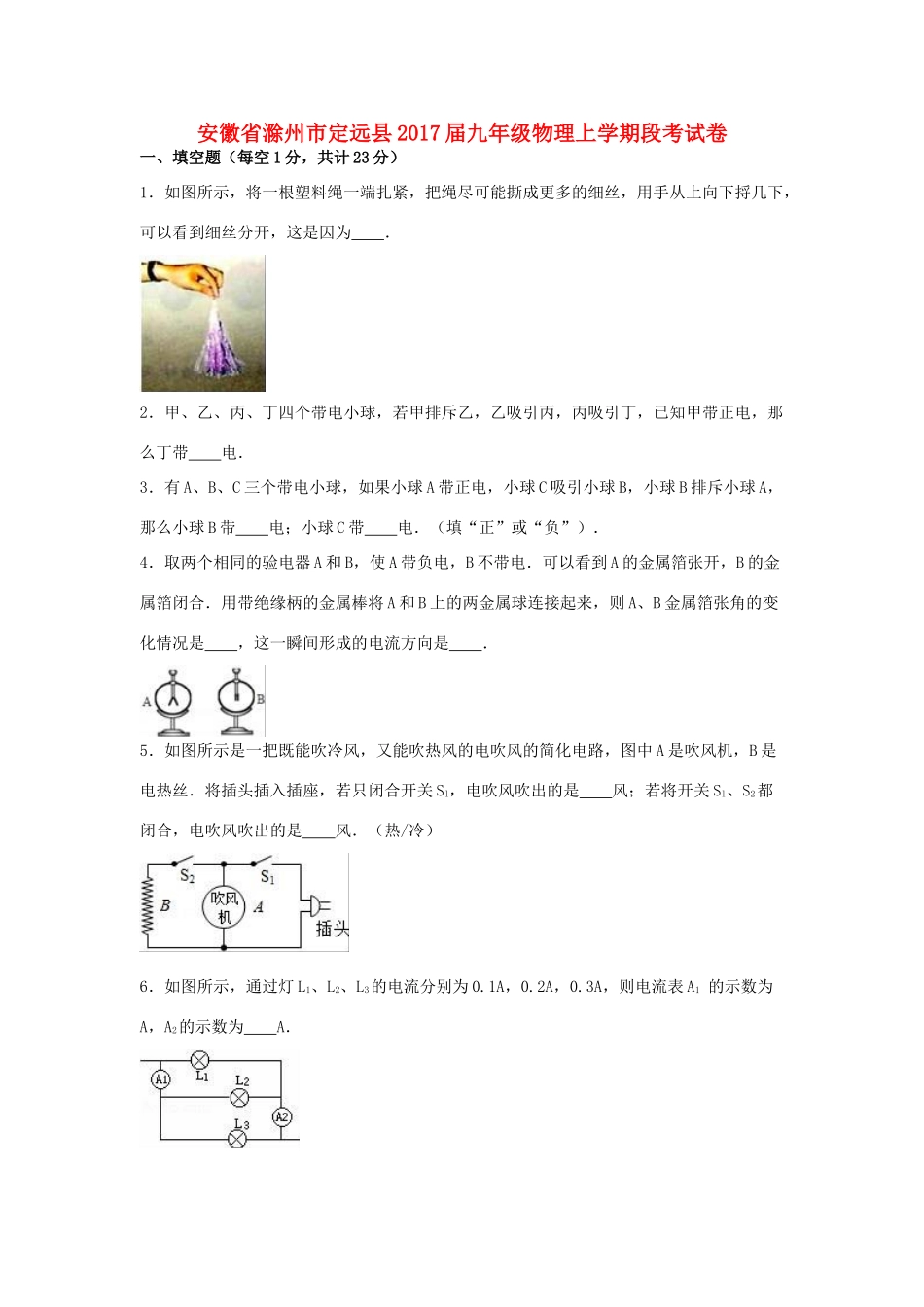

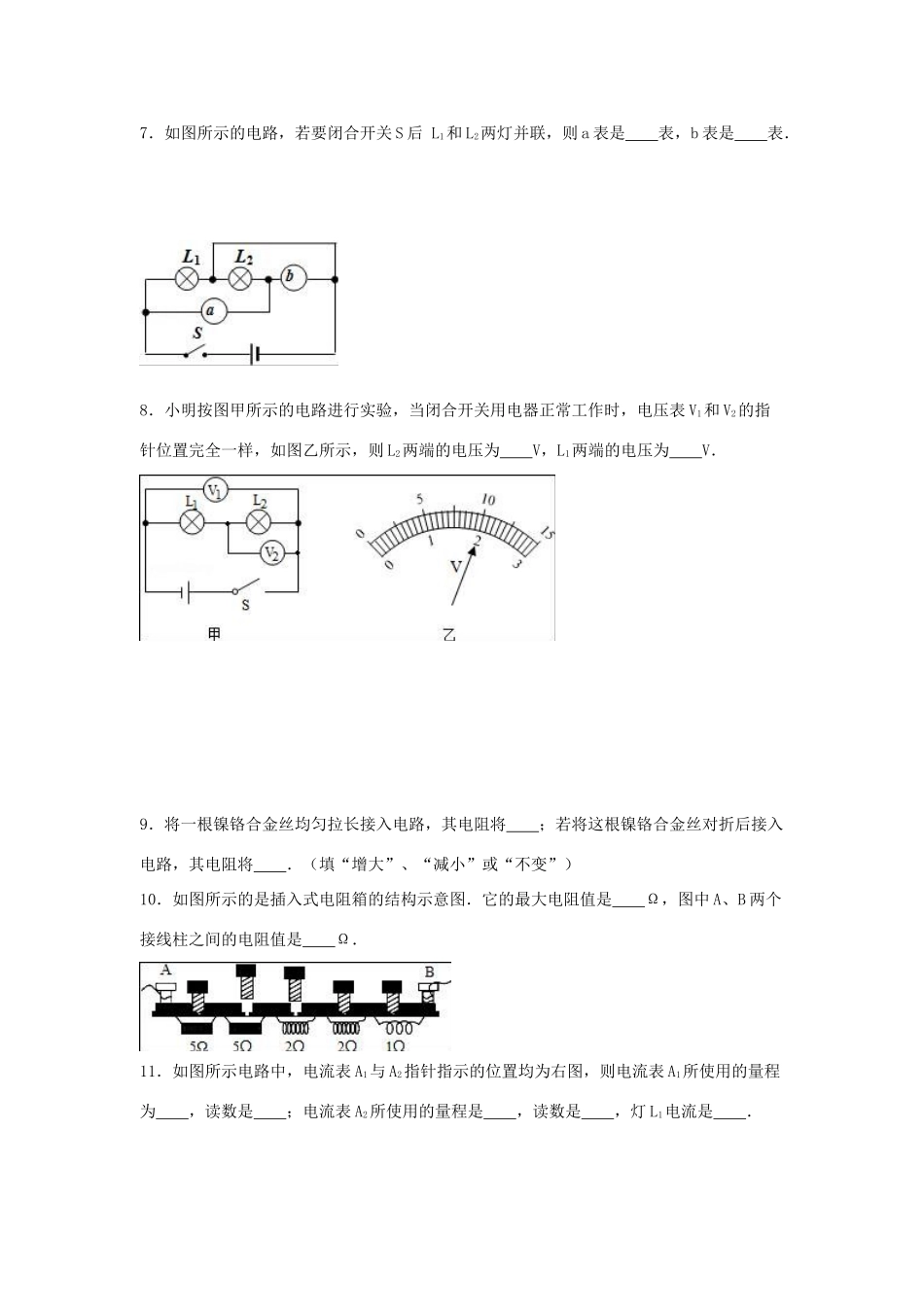

安徽省滁州市定远县2017届九年级物理上学期段考试卷一、填空题（每空1分，共计23分）1．如图所示，将一根塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，可以看到细丝分开，这是因为．2．甲、乙、丙、丁四个带电小球，若甲排斥乙，乙吸引丙，丙吸引丁，已知甲带正电，那么丁带电．3．有A、B、C三个带电小球，如果小球A带正电，小球C吸引小球B，小球B排斥小球A，那么小球B带电；小球C带电．（填“正”或“负”）．4．取两个相同的验电器A和B，使A带负电，B不带电．可以看到A的金属箔张开，B的金属箔闭合．用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是，这一瞬间形成的电流方向是．5．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝．将插头插入插座，若只闭合开关Sl，电吹风吹出的是风；若将开关Sl、S2都闭合，电吹风吹出的是风．（热/冷）6．如图所示，通过灯L1、L2、L3的电流分别为0.1A，0.2A，0.3A，则电流表A1的示数为A，A2的示数为A．7．如图所示的电路，若要闭合开关S后L1和L2两灯并联，则a表是表，b表是表．8．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为V，L1两端的电压为V．9．将一根镍铬合金丝均匀拉长接入电路，其电阻将；若将这根镍铬合金丝对折后接入电路，其电阻将．（填“增大”、“减小”或“不变”）10．如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是Ω，图中A、B两个接线柱之间的电阻值是Ω．11．如图所示电路中，电流表A1与A2指针指示的位置均为右图，则电流表A1所使用的量程为，读数是；电流表A2所使用的量程是，读数是，灯L1电流是．二、选择题（每空3分，共21分）12．关于如图的电路，下面判断错误的是（）A．要使两灯串联，只闭合S2开关B．要使两灯并联，只闭合S1、S3开关C．三个开关全闭合，电路造成短路D．只闭合S2、S3开关，L1会被短路13．一个验电器带有正电，它的箔片张开某一角度，用另一个有绝缘手柄的导体接触验电器的金属球，发现验电器的箔片的张角减小，关于导体的带电情况，下面的说法正确的是（）A．只可能带负电B．只可能带正电C．可能带负电或不带电D．可能带正电或不带电14．如图所示的电路，不可能出现的情况是（）A．灯亮，铃响B．灯亮、铃不响C．灯不亮、铃响D．灯不亮、铃不响15．下图所示四个电路中，若闭合开关S，将会造成电源短路的是（）A．B．C．D．16．如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是（）A．电流表坏了或未接好B．L2的灯丝烧断或灯座与灯泡没接触C．L1和L2的灯丝都被烧断D．L1的灯丝被烧断或没接好17．关于导体电阻的正确说法是（）A．因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零B．导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小C．导体电阻是导体阻碍电流的性质，它的大小跟电压、电流强度的大小都没有关系D．导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大18．如图（a）所示的电路中，AB为粗细均匀的长为L的电阻线，以AB上的各点对B点的电压U为纵坐标，各点离B点的距离为x为横坐标，则U随x变化的图线为图（b）中的（）A．B．C．D．三、实验，探究题（每空2分，6分+6分+8分，共20分）19．某同学在做探究串、并联电路中的电流规律的实验时，设计了如图所示的电路图．（1）在做实验前，开关应处于状态．（2）若测得A、B、C三处的电流分别为IA、IB、IC，它们的关系是．（3）在做此实验时，测得干路中电流为1.4A，而支路的电流却为2.2A，产生这一错误的原因可能是．20．在探究并联电路电流规律的实验中，图甲是实验的电路图．（1）小亮同学在实验前发现电流表的指针偏转如图乙所示，原因是．（2）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据．A点电流IAB点电流IBC点电流IC0.16A0.16A0.32A由实验数据小亮得出的结论是：在并联电路中，干路电流等于各支路中电流之和，且...
