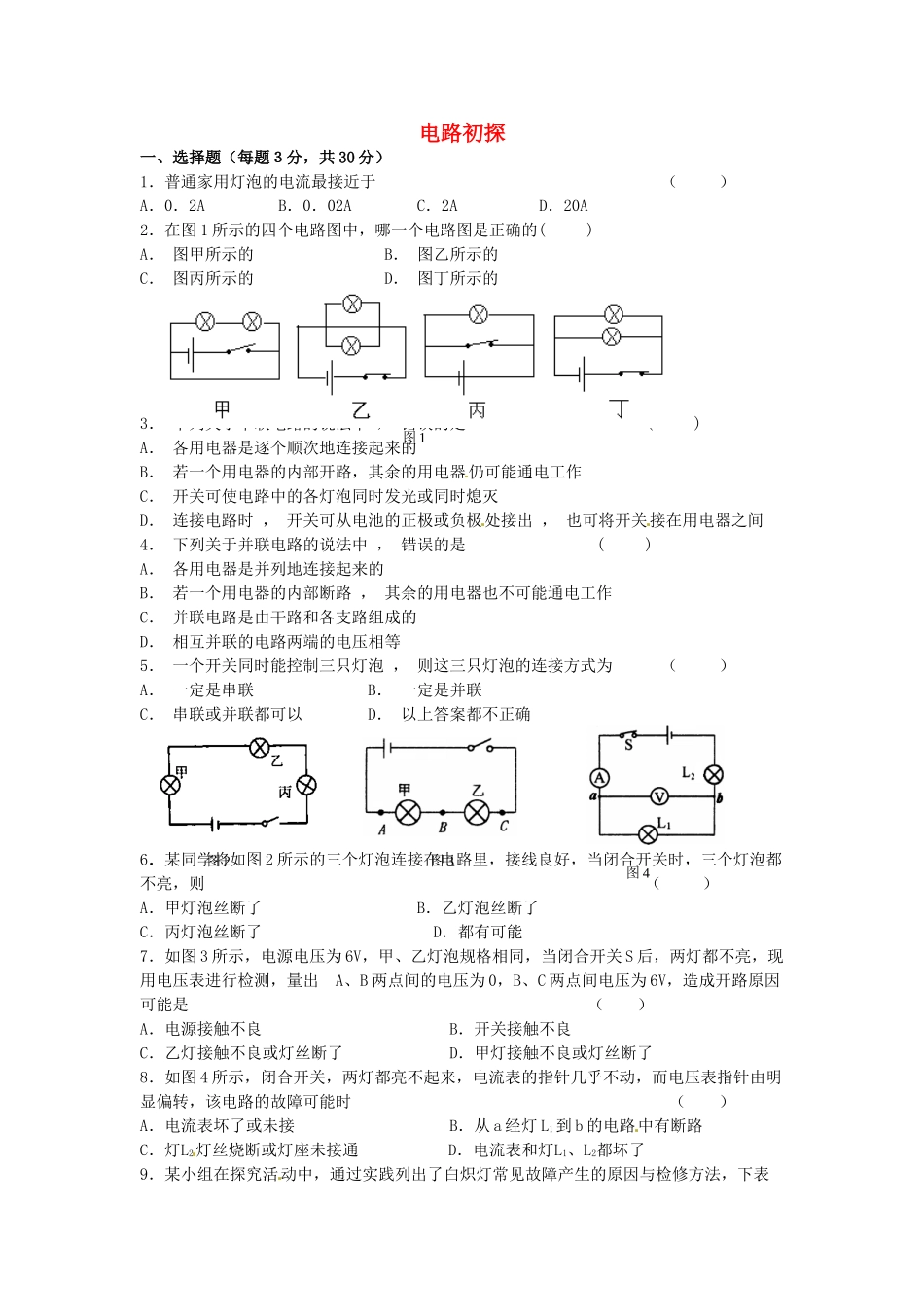

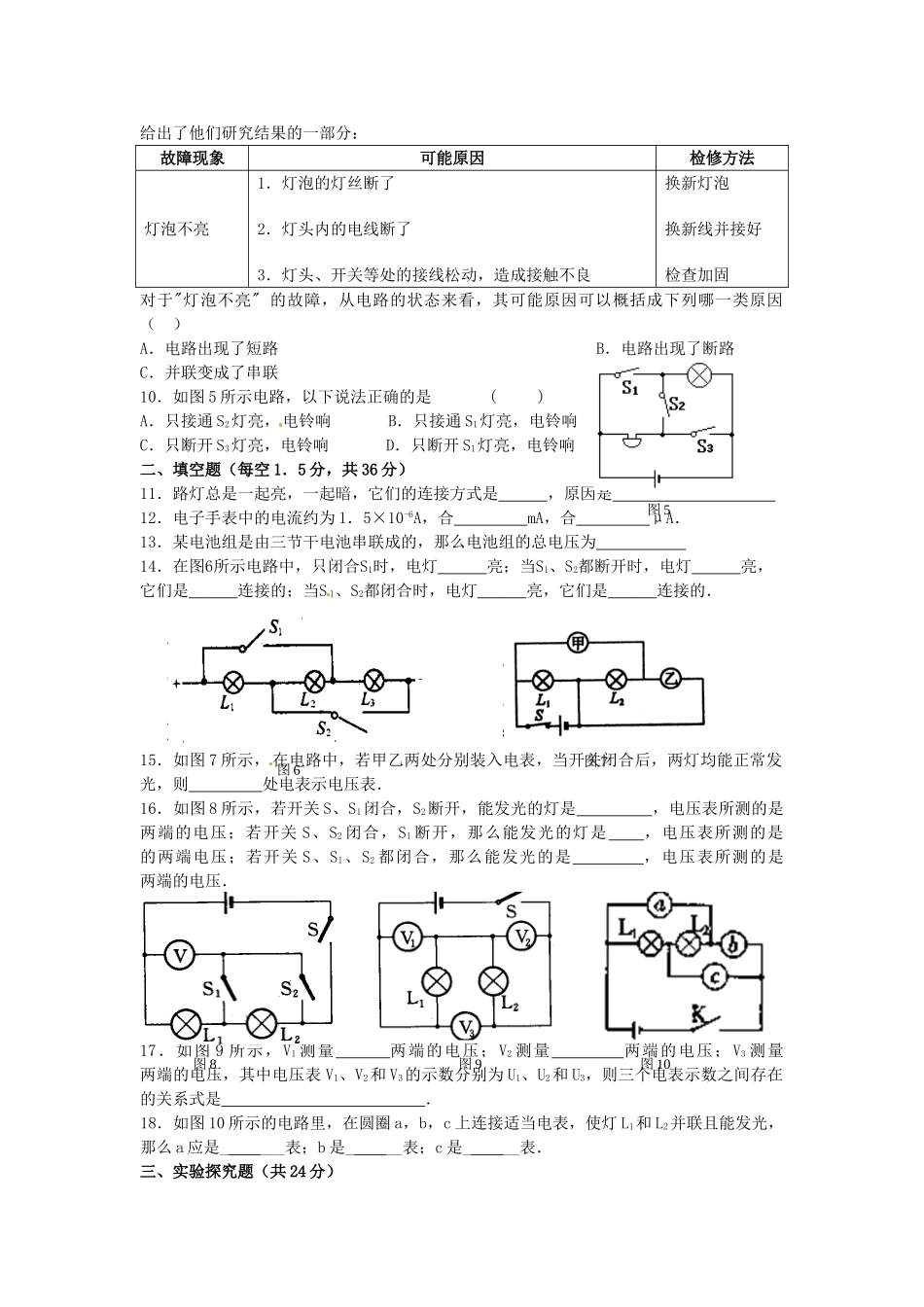

电路初探一、选择题（每题３分，共30分）1．普通家用灯泡的电流最接近于（）A．0．2AB．0．02AC．2AD．20A2．在图1所示的四个电路图中，哪一个电路图是正确的()A．图甲所示的B．图乙所示的C．图丙所示的D．图丁所示的3．下列关于串联电路的说法中，错误的是()A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间4．下列关于并联电路的说法中，错误的是()A．各用电器是并列地连接起来的B．若一个用电器的内部断路，其余的用电器也不可能通电工作C．并联电路是由干路和各支路组成的D．相互并联的电路两端的电压相等5．一个开关同时能控制三只灯泡，则这三只灯泡的连接方式为（）A．一定是串联B．一定是并联C．串联或并联都可以D．以上答案都不正确6．某同学将如图2所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A．甲灯泡丝断了B．乙灯泡丝断了C．丙灯泡丝断了D．都有可能7．如图3所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是（）A．电源接触不良B．开关接触不良C．乙灯接触不良或灯丝断了D．甲灯接触不良或灯丝断了8．如图4所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时（）A．电流表坏了或未接B．从a经灯L1到b的电路中有断路C．灯L2灯丝烧断或灯座未接通D．电流表和灯L1、L2都坏了9．某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表图2图3图4图1给出了他们研究结果的一部分：故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了2．灯头内的电线断了3．灯头、开关等处的接线松动，造成接触不良换新灯泡换新线并接好检查加固对于"灯泡不亮"的故障，从电路的状态来看，其可能原因可以概括成下列哪一类原因（）A．电路出现了短路B．电路出现了断路C．并联变成了串联D．电源正负极接反10．如图5所示电路，以下说法正确的是()A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响二、填空题（每空1．5分，共36分）11．路灯总是一起亮，一起暗，它们的连接方式是，原因是12．电子手表中的电流约为1．5×10-6A，合mA，合μA．13．某电池组是由三节干电池串联成的，那么电池组的总电压为14．在图6所示电路中，只闭合S1时，电灯亮；当S1、S2都断开时，电灯亮，它们是连接的；当S1、S2都闭合时，电灯亮，它们是连接的．15．如图7所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则处电表示电压表．16．如图8所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是两端的电压．17．如图9所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．18．如图10所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a应是____表；b是___表；c是___表．三、实验探究题（共24分）图6图7图5图8图9图1019．如图11所示，是一个不完整的电路，请在图中的A、B、C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．（5分）20．某同学连接如图12所示电路，电池组的电压为6V，两个小灯泡的额定电压都是6V，开关S闭合后，灯L1亮，L2不亮，电压表和电流表都有示数．由此可以做出判断：灯L2处可能是，（填“断路”或“短路”）．在原电路的基础上，只改动一处，就可以判断灯L2是否真的损坏，请简述你采用的方法：；并做出判断：．（5分）21．如图13所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和指示灯...
