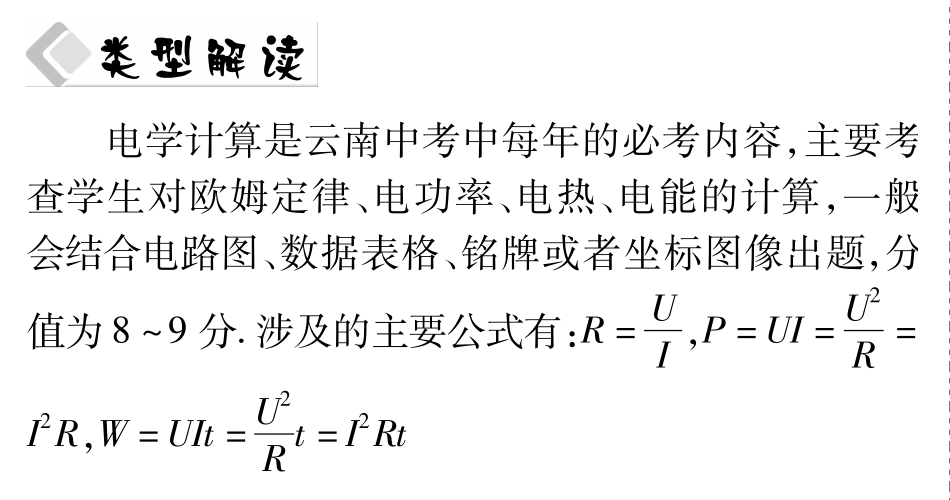

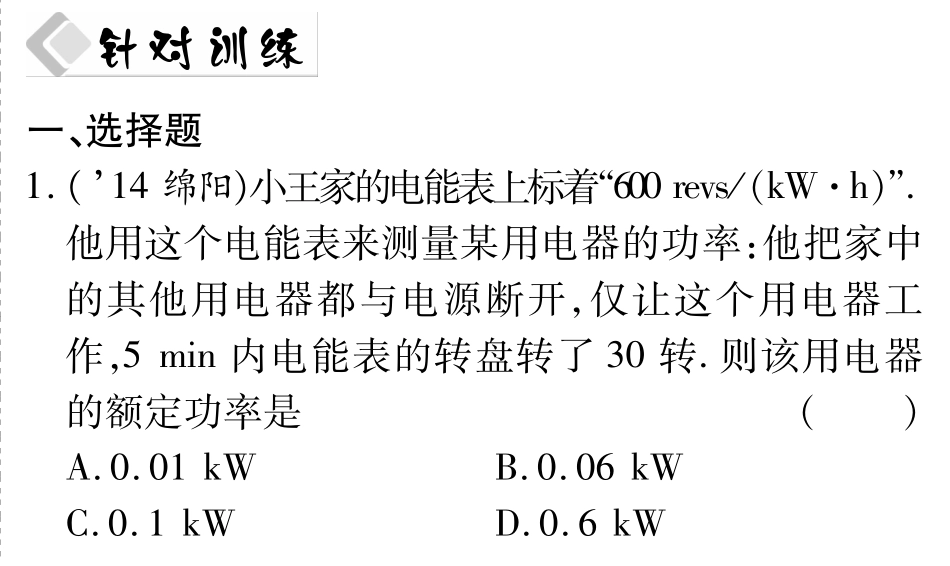

Ｂ．检查电路是否断路Ｃ．移动滑动变阻器滑片，观察小灯泡是否发光２．（’１４玉林）在测量标有额定电压为２．５Ｖ的某小灯泡的电功率实验中，选用的电源电压为４．５Ｖ，图乙是未连接完整的实验电路．第２题图（１）请你用笔画线代替导线，根据图甲所示的电路图完成图乙所示的实物图连接．第２题图（２）闭合开关前，应将滑动变阻器的滑片Ｐ置于（选填“Ａ”或“Ｂ”）端．（３）闭合开关后，缓慢移动滑动变阻器的滑片Ｐ，当电流表的示数如图丙所示时，其示数为Ａ．（４）改变滑片Ｐ的位置，获得多组对应的电压、电流值，如下表所示，由表可知，随着电压的增大，小灯泡消耗的功率（选填“增大”、“不变”或“减小”），当小灯泡正常工作时，其功率为Ｗ，其电阻为Ω．（结果保留１位小数）．（５）根据下表中数据，请在图丁中画出Ｕ－Ｉ关系图像．表：数据序号１２３４５６７发光情况熄灭熄灭微光较暗不很亮较亮明亮电压Ｕ／Ｖ０．１０．５０．９１．３１．７２．１２．５电流Ｉ／Ａ０．１００．３２０．３８０．４２０．４８０．５２０．５６（６）根据表中的数据，画出的图线是（选填“直线”或“曲线”），原因是不同电压下，灯丝的电阻随温度的升高而（选填“增大”、“不变”或“减小”）．３．（’１４毕节）实验小组在“测量小灯泡的电功率”的实验中，电源电压为６Ｖ，小灯泡的额定电压是３．８Ｖ．第３题图（１）如图甲所示是小明没有连接完的实物图，请你用笔画线代替导线将实物图补充完整．（２）连接电路时，开关应处于状态．（３）实验时，小灯泡几乎不发光，移动滑片Ｐ也不能改变灯的亮度，原因是他把滑动变阻器的（选填“Ａ、Ｂ”或“Ｃ、Ｄ”）接线柱同时接入了电路．（４）排除故障后，实验中，移动滑动变阻器滑片Ｐ到某一点，电压表的示数如图乙所示，为Ｖ，要测量小灯泡的额定功率，应将滑片Ｐ向（选填“Ａ”或“Ｂ”）端移动．当灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率是Ｗ．（５）小红没有使用电流表，而是多选用了２个开关和一个电阻Ｒ０，其他元件与小明的相同，也测出了小灯泡的额定功率．请在虚线框内画出设计的电路图．�������������电学计算是云南中考中每年的必考内容，主要考查学生对欧姆定律、电功率、电热、电能的计算，一般会结合电路图、数据表格、铭牌或者坐标图像出题，分值为８～９分．涉及的主要公式有：Ｒ＝ＵＩ，Ｐ＝ＵＩ＝Ｕ２Ｒ＝Ｉ２Ｒ，Ｗ＝ＵＩｔ＝Ｕ２Ｒｔ＝Ｉ２Ｒｔ�����一、选择题１．（’１４绵阳）小王家的电能表上标着“６００ｒｅｖｓ／（ｋＷ·ｈ）”．他用这个电能表来测量某用电器的功率：他把家中的其他用电器都与电源断开，仅让这个用电器工作，５ｍｉｎ内电能表的转盘转了３０转．则该用电器的额定功率是（）Ａ．０．０１ｋＷＢ．０．０６ｋＷＣ．０．１ｋＷＤ．０．６ｋＷ４２１Ｂ．检查电路是否断路Ｃ．移动滑动变阻器滑片，观察小灯泡是否发光２．（’１４玉林）在测量标有额定电压为２．５Ｖ的某小灯泡的电功率实验中，选用的电源电压为４．５Ｖ，图乙是未连接完整的实验电路．第２题图（１）请你用笔画线代替导线，根据图甲所示的电路图完成图乙所示的实物图连接．第２题图（２）闭合开关前，应将滑动变阻器的滑片Ｐ置于（选填“Ａ”或“Ｂ”）端．（３）闭合开关后，缓慢移动滑动变阻器的滑片Ｐ，当电流表的示数如图丙所示时，其示数为Ａ．（４）改变滑片Ｐ的位置，获得多组对应的电压、电流值，如下表所示，由表可知，随着电压的增大，小灯泡消耗的功率（选填“增大”、“不变”或“减小”），当小灯泡正常工作时，其功率为Ｗ，其电阻为Ω．（结果保留１位小数）．（５）根据下表中数据，请在图丁中画出Ｕ－Ｉ关系图像．表：数据序号１２３４５６７发光情况熄灭熄灭微光较暗不很亮较亮明亮电压Ｕ／Ｖ０．１０．５０．９１．３１．７２．１２．５...
