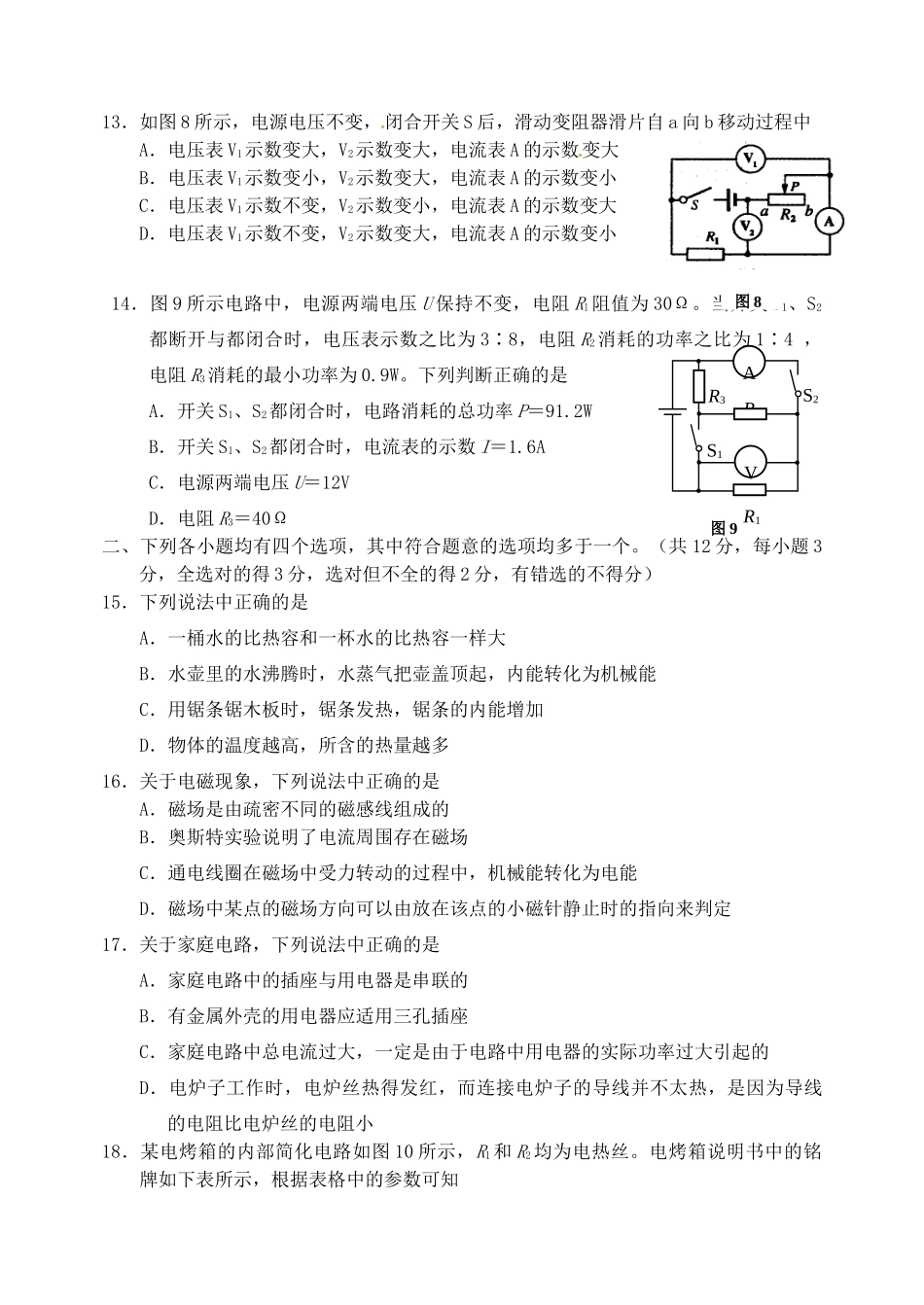

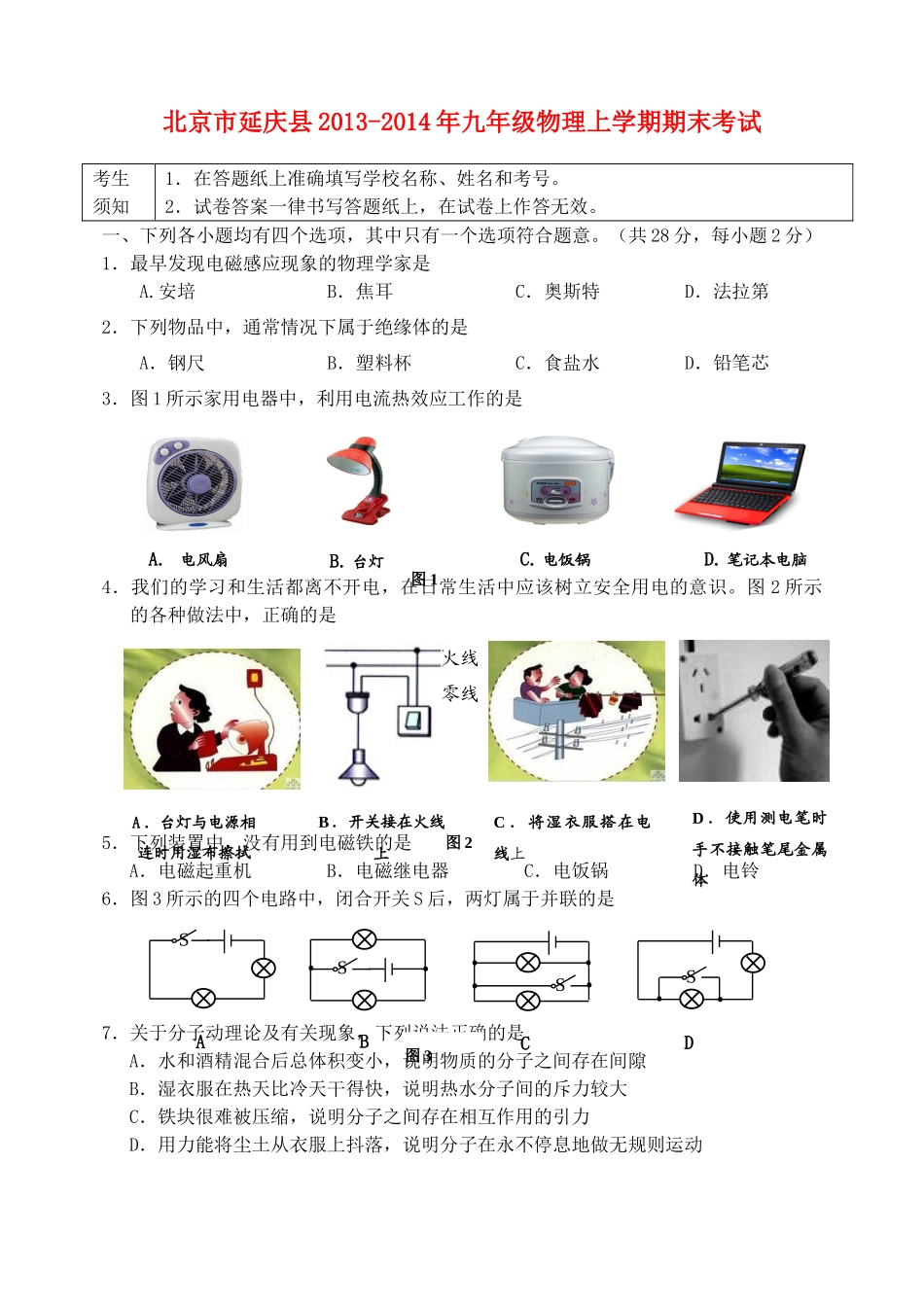

北京市延庆县2013-2014年九年级物理上学期期末考试考生须知1．在答题纸上准确填写学校名称、姓名和考号。2．试卷答案一律书写答题纸上，在试卷上作答无效。一、下列各小题均有四个选项，其中只有一个选项符合题意。（共28分，每小题2分）1．最早发现电磁感应现象的物理学家是A.安培B．焦耳C．奥斯特D．法拉第2．下列物品中，通常情况下属于绝缘体的是A．钢尺B．塑料杯C．食盐水D．铅笔芯3．图1所示家用电器中，利用电流热效应工作的是4．我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。图2所示的各种做法中，正确的是5．下列装置中，没有用到电磁铁的是A．电磁起重机B．电磁继电器C．电饭锅D．电铃6．图3所示的四个电路中，闭合开关S后，两灯属于并联的是7．关于分子动理论及有关现象，下列说法正确的是A．水和酒精混合后总体积变小，说明物质的分子之间存在间隙B．湿衣服在热天比冷天干得快，说明热水分子间的斥力较大C．铁块很难被压缩，说明分子之间存在相互作用的引力D．用力能将尘土从衣服上抖落，说明分子在永不停息地做无规则运动图1B.台灯A.电风扇C.电饭锅D.笔记本电脑图2B．开关接在火线上A．台灯与电源相连时用湿布擦拭D．使用测电笔时手不接触笔尾金属体C．将湿衣服搭在电线上火线零线图3SASCDSSBL1AL2VS图48．如图4所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是A．L1灯断路B．L2灯断路C．电流表内部发生了断路D．开关接线柱没接实，发生了断路9．如图5所示，电表使用正确的电路是10．图6所示，是同学们在实验课上连接的一些电路，闭合开关后，出现电源短路的是11．关于物体内能的变化，下列说法正确的是A．锯条内能增加，它一定吸收了热量B．在冰块熔化成水的过程中，冰块的内能不变C．搓手时两手的温度会升高，是通过热传递的方式使手的内能增加D．反复弯折铁丝使其温度升高，是通过做功的方式使铁丝内能增加12．电冰箱的压缩机（电动机）是由温控开关控制的，当冰箱内温度达到设定温度时，压缩机开始工作。冷藏室中的照明灯是由冰箱门控制的，打开冰箱门，灯就亮，关上冰箱门，灯就灭。如图7所示的电路图中，符合上述特点的是ABDC图7AS+-LAVS-+LBS+-CALS+-DVL图5L1A图6CDB13．如图8所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动过程中A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数变小，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数不变，V2示数变大，电流表A的示数变小14．图9所示电路中，电源两端电压U保持不变，电阻Rl阻值为30Ω。当开关S1、S2都断开与都闭合时，电压表示数之比为3∶8，电阻R2消耗的功率之比为1∶4，电阻R3消耗的最小功率为0.9W。下列判断正确的是A．开关S1、S2都闭合时，电路消耗的总功率P＝91.2WB．开关S1、S2都闭合时，电流表的示数I＝1.6AC．电源两端电压U＝12VD．电阻R3＝40Ω二、下列各小题均有四个选项，其中符合题意的选项均多于一个。（共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分）15．下列说法中正确的是A．一桶水的比热容和一杯水的比热容一样大B．水壶里的水沸腾时，水蒸气把壶盖顶起，内能转化为机械能C．用锯条锯木板时，锯条发热，锯条的内能增加D．物体的温度越高，所含的热量越多16．关于电磁现象，下列说法中正确的是A．磁场是由疏密不同的磁感线组成的B．奥斯特实验说明了电流周围存在磁场C．通电线圈在磁场中受力转动的过程中，机械能转化为电能D．磁场中某点的磁场方向可以由放在该点的小磁针静止时的指向来判定17．关于家庭电路，下列说法中正确的是A．家庭电路中的插座与用电器是串联的B．有金属外壳的用电器应适用三孔插座C．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小18．某电烤箱的内部简化电路如图10所示，R1和R2均为电热丝。电烤箱说明书中的铭牌如下表所示，根据表格中的参数可知A...
