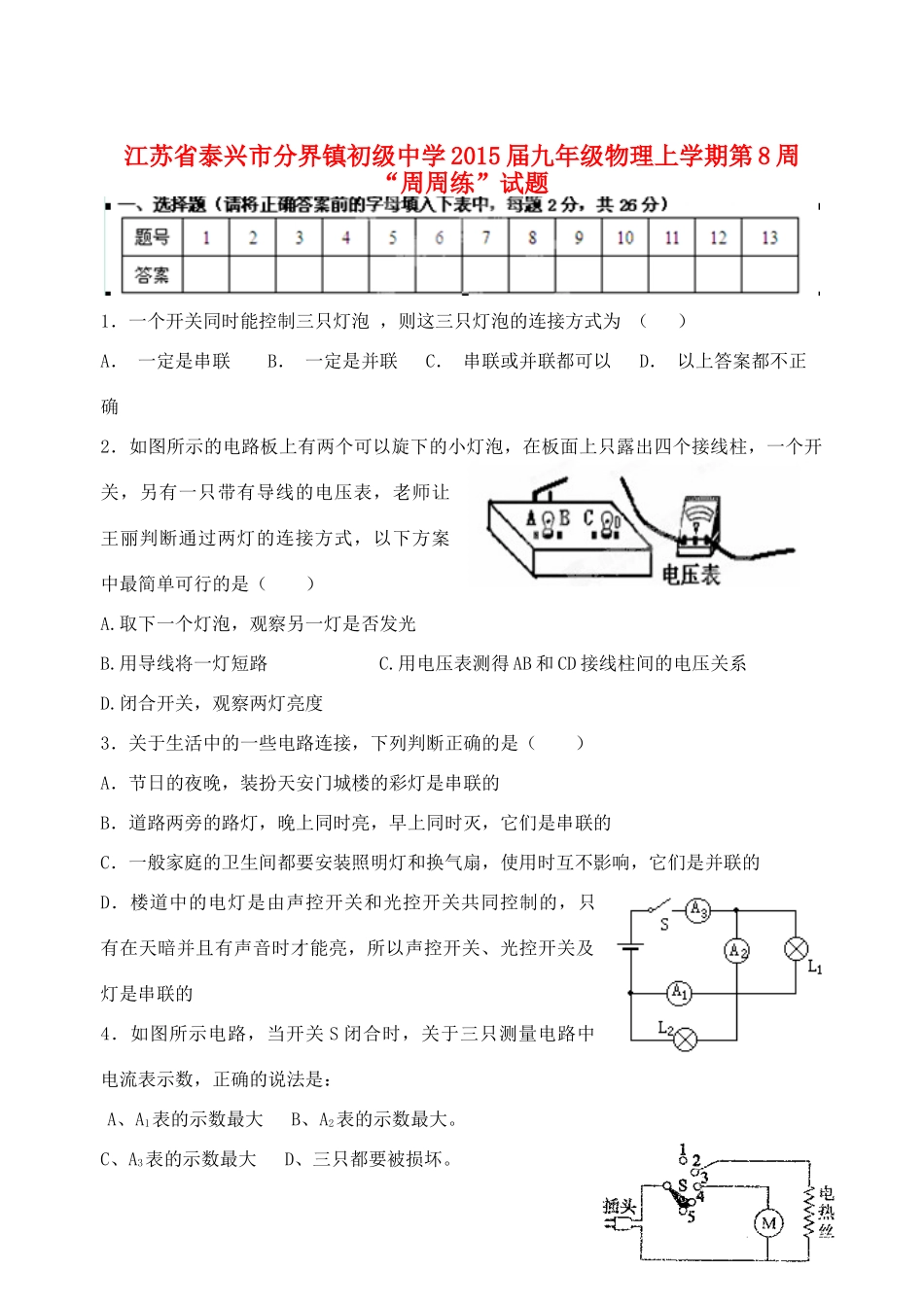

江苏省泰兴市分界镇初级中学2015届九年级物理上学期第8周“周周练”试题1．一个开关同时能控制三只灯泡，则这三只灯泡的连接方式为（）A．一定是串联B．一定是并联C．串联或并联都可以D．以上答案都不正确2．如图所示的电路板上有两个可以旋下的小灯泡，在板面上只露出四个接线柱，一个开关，另有一只带有导线的电压表，老师让王丽判断通过两灯的连接方式，以下方案中最简单可行的是（）A.取下一个灯泡，观察另一灯是否发光B.用导线将一灯短路C.用电压表测得AB和CD接线柱间的电压关系D.闭合开关，观察两灯亮度3．关于生活中的一些电路连接，下列判断正确的是（）A．节日的夜晚，装扮天安门城楼的彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的4．如图所示电路，当开关S闭合时，关于三只测量电路中电流表示数，正确的说法是：A、A1表的示数最大B、A2表的示数最大。C、A3表的示数最大D、三只都要被损坏。5．如图所示是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S同时与哪两个触点接触时，电吹风送出来的是热风（）A．1和2B．2和3C．3和4D．4和56．装点着节日的热闹与繁华.彩灯的内部结构如图所示，其额定电压约为６V.彩灯是采用串联的方法接入照明电路的,任一灯泡灯丝熔断后，其它灯泡仍继续发光.原因是彩灯的结构中有（）A．特殊的灯丝B．金属杆引出线C．带绝缘层的金属丝D．灯泡内充有气体7．如图3所示的四个电路图中与右边实物图对应的是ABCD8．如图所示的电路中，电源电压不变，闭合开关K，电路正常工作．过了一会儿，两电表示数都变大，则该电路中出现的故障可能是A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路9．如图2所示电路，下列说法正确的是A.L1、L.2串联B.开关S只控制L2C.电流表测干路中电流D.电流表测L1的电流（第9题）10．图是小华研究串联电路中电流、电压特点的电路图.当开关闭合时，灯L1、L2均不亮，10题AVL2L1（第8题）电流表没有示数，但电压表有读数．则电路故障的原因可能是A．L1断路B．L1短路C．L2断路D．L2短路11．如图，电源电压不变，开关S2由断开到闭合，则下列说法正确的是A灯L亮度不变B两表位置可以互换C电流表示数变小D电压表示数变大12．如图3所示，电源电压一定。关于电路的工作情况，下列说法正确的是A、只闭合S1时，两只灯泡是串联的B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C、若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D、若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏第12题图13．在图7（甲）所示的电路中，A１的示数为1.2A，A2的示数如图7（乙）所示.下列判断正确的是A．通过L１的电流为0.7AB．通过L１的电流为1.2AC．通过L2的电流为1.2AD．通过L2的电流为2.5A二、填空题（每空1分，共16分）14．仔细观察图8中的器材，你可以把它们分成两类：其中一类是用电器，另一类是，它在电路中的作用是___图7甲乙（第11题）____，在电路图中可用符号_________表示.15．下表是部分用电器的电流值，电器甲、电器乙、电器丙可能是台灯、计算器或电饭煲，则台灯应该是电器________，计算器应该是电器___________。给手机充电，是把电能转化为__________能。16．随着科技的不断进步，出现了利用扦维材料制成的、接上电池就可以发热的“发热纸”，通电后，用这种纸包装的食品便可香热可口。这种“发热纸”在工作时将_________能转化为__________能。17.要学好自然科学，需认真观察、积极思考并动手实验.下面是几位同学在学习和生活中遇到的问题，请你帮助解答：（1）学习了电路的串并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接？”小玲回答说“当然是并联”.哪些现象能说明它们是并联的？（举一例）；（2）用长约5cm的铜线轻轻插进柠檬约3cm，再将拉直的曲别针靠近铜线(但不接触)插进柠檬约3cm，这样就制成了一个柠檬电池...
