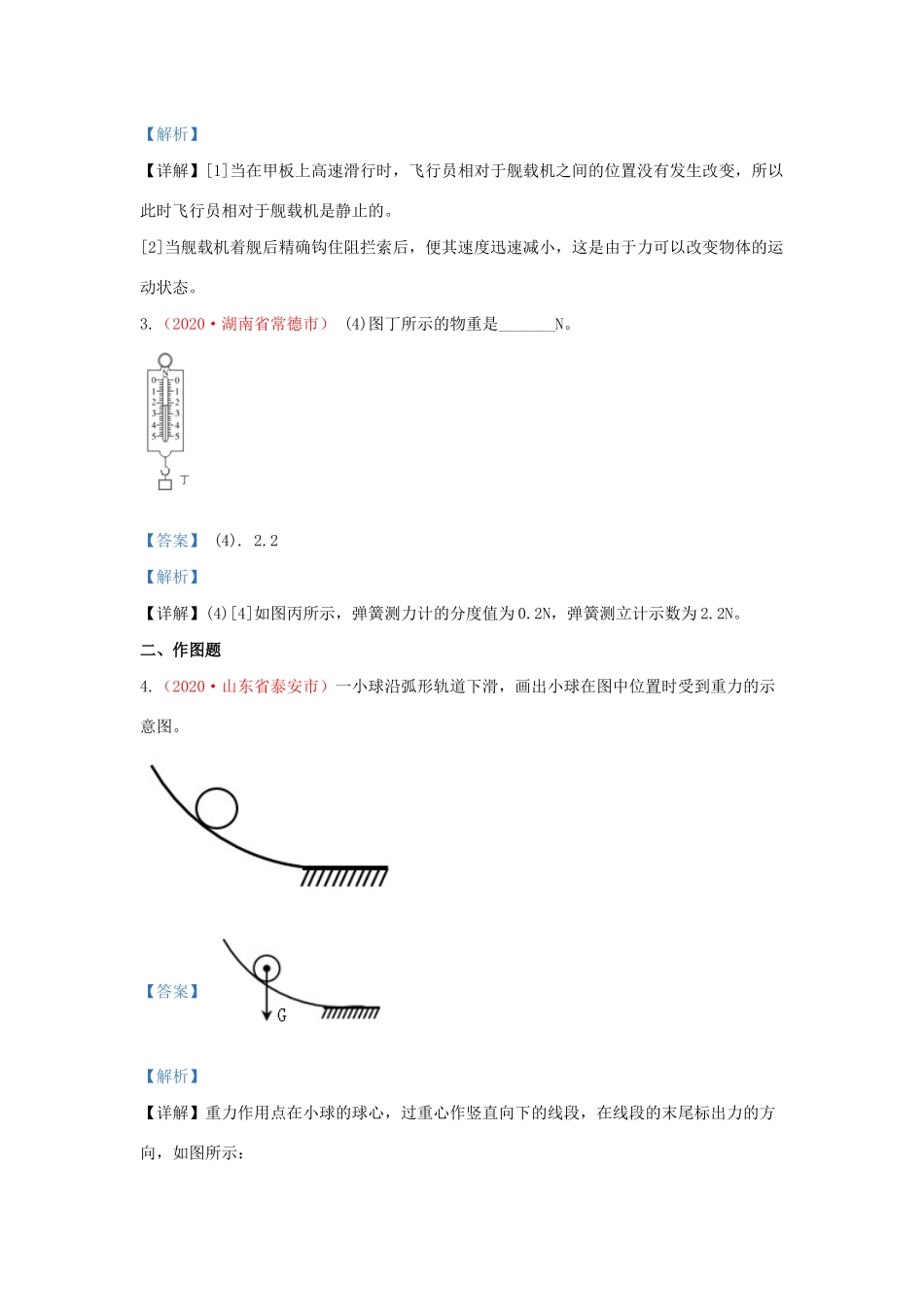

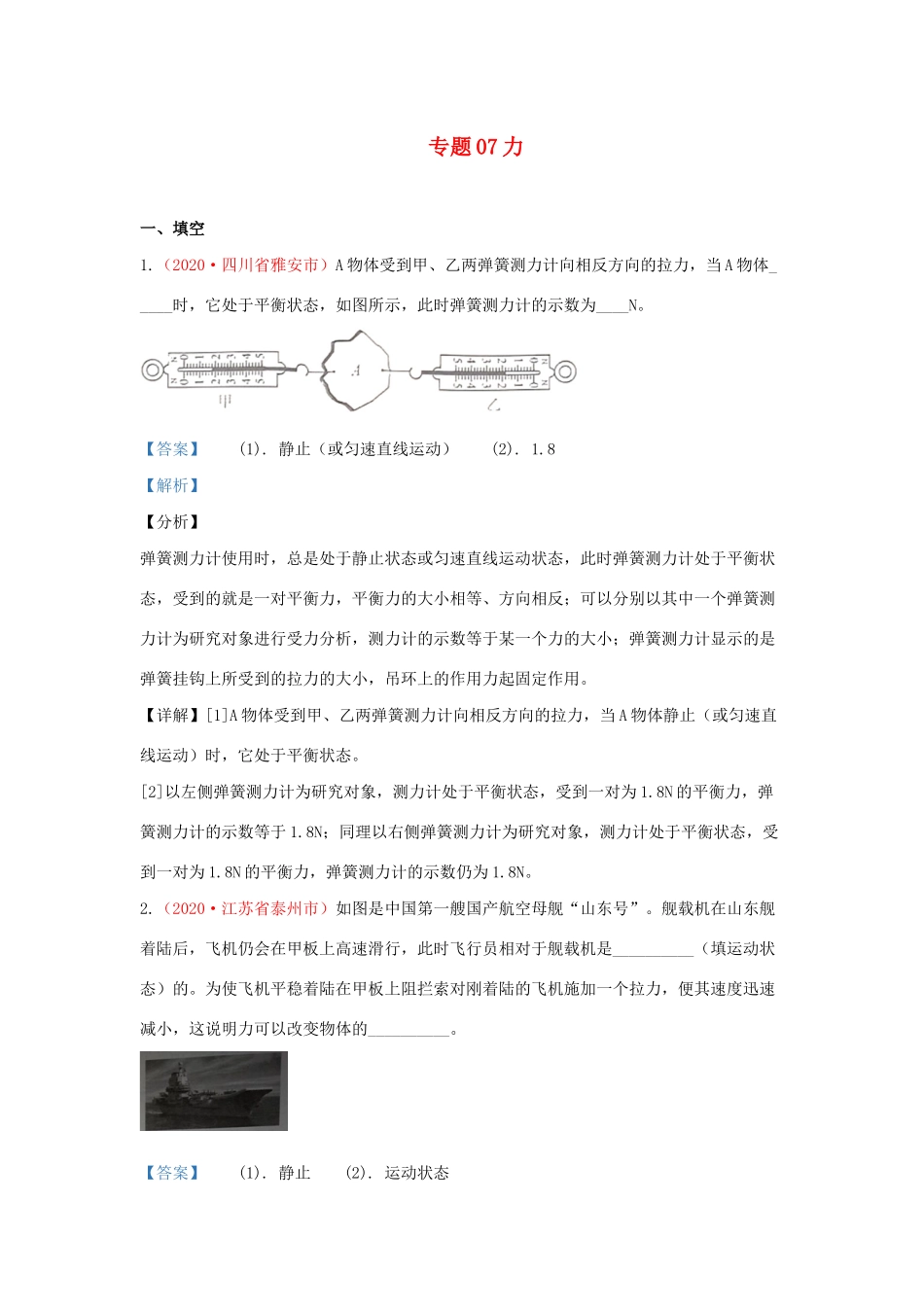

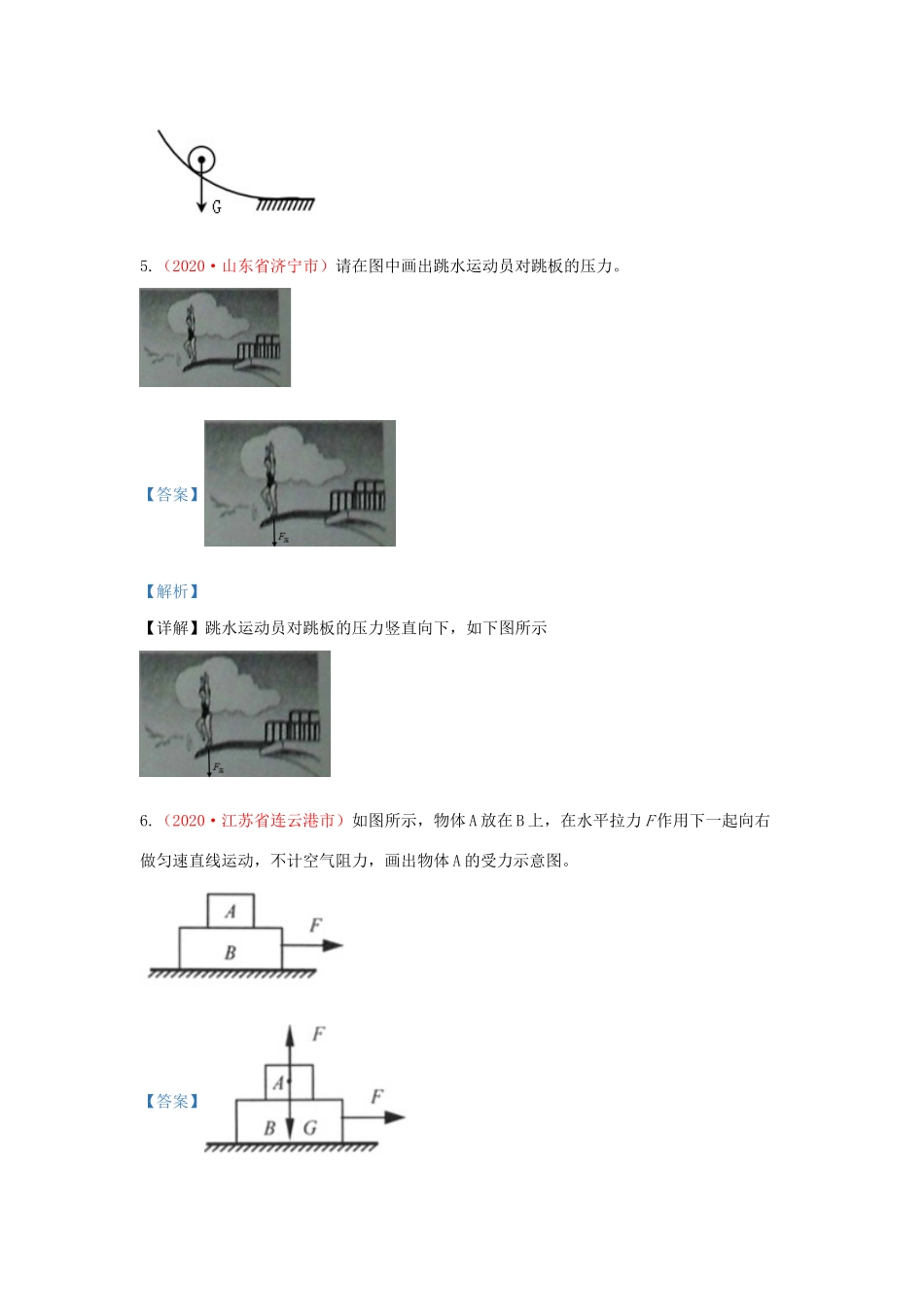

专题07力一、填空1.（2020·四川省雅安市）A物体受到甲、乙两弹簧测力计向相反方向的拉力，当A物体_____时，它处于平衡状态，如图所示，此时弹簧测力计的示数为____N。【答案】(1).静止（或匀速直线运动）(2).1.8【解析】【分析】弹簧测力计使用时，总是处于静止状态或匀速直线运动状态，此时弹簧测力计处于平衡状态，受到的就是一对平衡力，平衡力的大小相等、方向相反；可以分别以其中一个弹簧测力计为研究对象进行受力分析，测力计的示数等于某一个力的大小；弹簧测力计显示的是弹簧挂钩上所受到的拉力的大小，吊环上的作用力起固定作用。【详解】[1]A物体受到甲、乙两弹簧测力计向相反方向的拉力，当A物体静止（或匀速直线运动）时，它处于平衡状态。[2]以左侧弹簧测力计为研究对象，测力计处于平衡状态，受到一对为1.8N的平衡力，弹簧测力计的示数等于1.8N；同理以右侧弹簧测力计为研究对象，测力计处于平衡状态，受到一对为1.8N的平衡力，弹簧测力计的示数仍为1.8N。2.（2020·江苏省泰州市）如图是中国第一艘国产航空母舰“山东号”。舰载机在山东舰着陆后，飞机仍会在甲板上高速滑行，此时飞行员相对于舰载机是__________（填运动状态）的。为使飞机平稳着陆在甲板上阻拦索对刚着陆的飞机施加一个拉力，便其速度迅速减小，这说明力可以改变物体的__________。【答案】(1).静止(2).运动状态【解析】【详解】[1]当在甲板上高速滑行时，飞行员相对于舰载机之间的位置没有发生改变，所以此时飞行员相对于舰载机是静止的。[2]当舰载机着舰后精确钩住阻拦索后，便其速度迅速减小，这是由于力可以改变物体的运动状态。3.（2020·湖南省常德市）(4)图丁所示的物重是_______N。【答案】(4).2.2【解析】【详解】(4)[4]如图丙所示，弹簧测力计的分度值为0.2N，弹簧测立计示数为2.2N。二、作图题4.（2020·山东省泰安市）一小球沿弧形轨道下滑，画出小球在图中位置时受到重力的示意图。【答案】【解析】【详解】重力作用点在小球的球心，过重心作竖直向下的线段，在线段的末尾标出力的方向，如图所示：5.（2020·山东省济宁市）请在图中画出跳水运动员对跳板的压力。【答案】【解析】【详解】跳水运动员对跳板的压力竖直向下，如下图所示6.（2020·江苏省连云港市）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。【答案】【解析】【详解】物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，物体A处于平衡状态，A受到重力和支持力，从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图，如图所示：7.（2020·湖南省常德市）在图中画出质量为1kg物体所受支持力的示意图。【答案】【解析】【详解】物体在水平面对地面的压力等于物体本身的重力，则物体对水平面的压力物体在水平面静止，物体受到的支持力跟物体对水平面的压力是一对大小相等、方向相反、作用在同一条直线上、作用在不同物体上的相互作用力，故支持力的作用点物体上，方向竖直向上，过力的作用点，沿力的方向画一条箭头的线段，并用F表示，如图所示1kg10N/kg10NFGmg压10NFF压8.（2020·河南省）将细线一端固定在烧杯底部，另一端固定在乒乓球上。烧杯加水后静止在斜面上，如图所示。不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。【答案】【解析】【详解】不计乒兵球的重力，乒兵球处于平衡状态，受到平衡力作用，受到浮力和拉力的作用，作用点在球心，方向一个竖直向上，一个竖直向下，力的大小相等；这两力的示意图如下图所示。9.（2020·贵州省黔西南州）如图所示，物体以某一速度v沿斜面匀速下滑。作出该物体所受各力的示意图。【答案】【解析】【详解】斜面上的物体，受到重力作用，斜面对物体的支持力作用，物体匀速下滑，所以受到沿斜面向上的摩擦力作用，作物体所受力的示意图，如图所示：三、实验题10.（2020·四川省成都市）在“用弹簧测力计测量力的大小”实验中：(1)根据力的作用效果可以对力的大小进行测量。弹簧测力计能够测量力的大小，利用的是_________；A.力可以改变弹簧的形状B....
