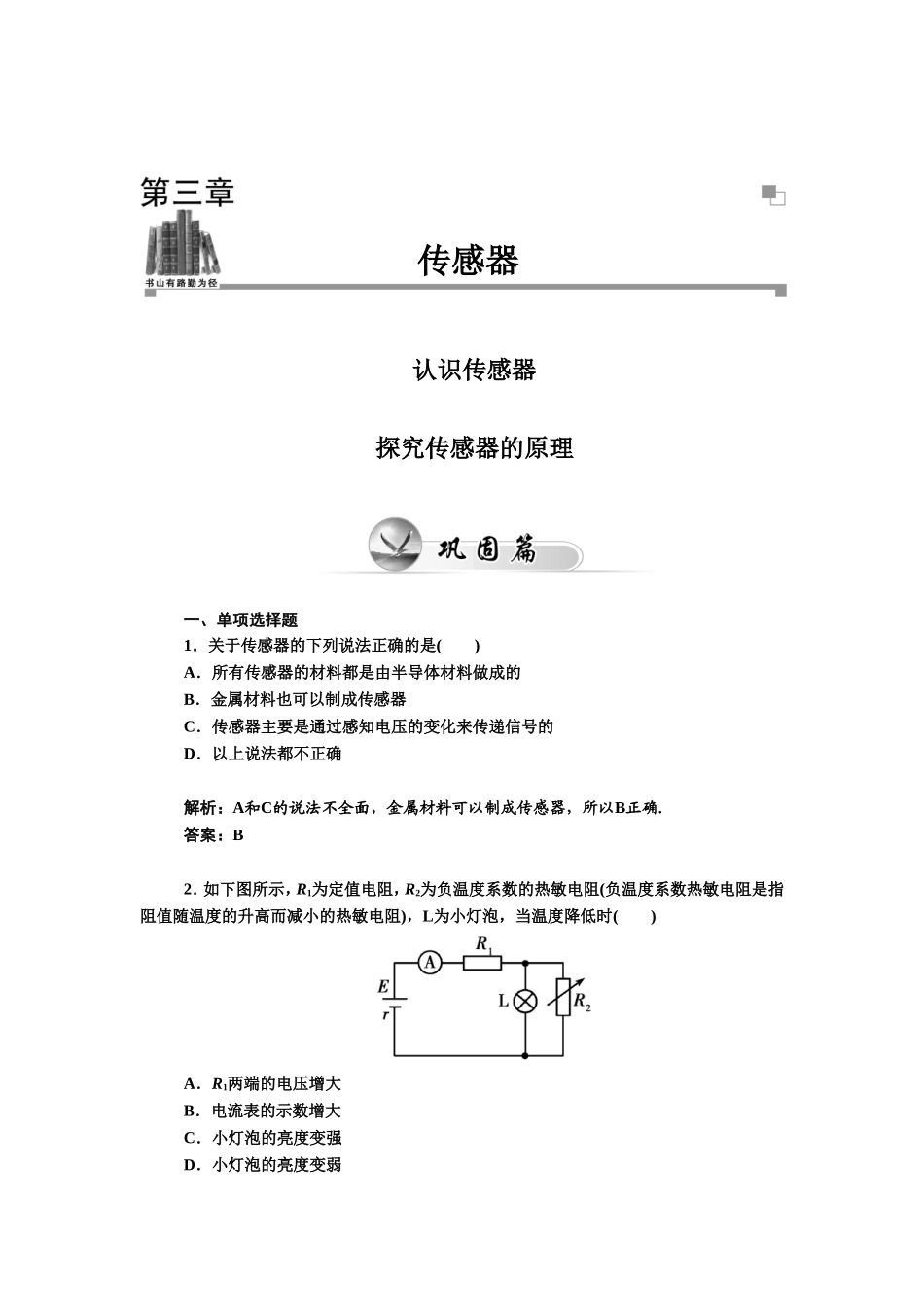

《传感器的原理》同步练习1-(2)_第1页
1/8

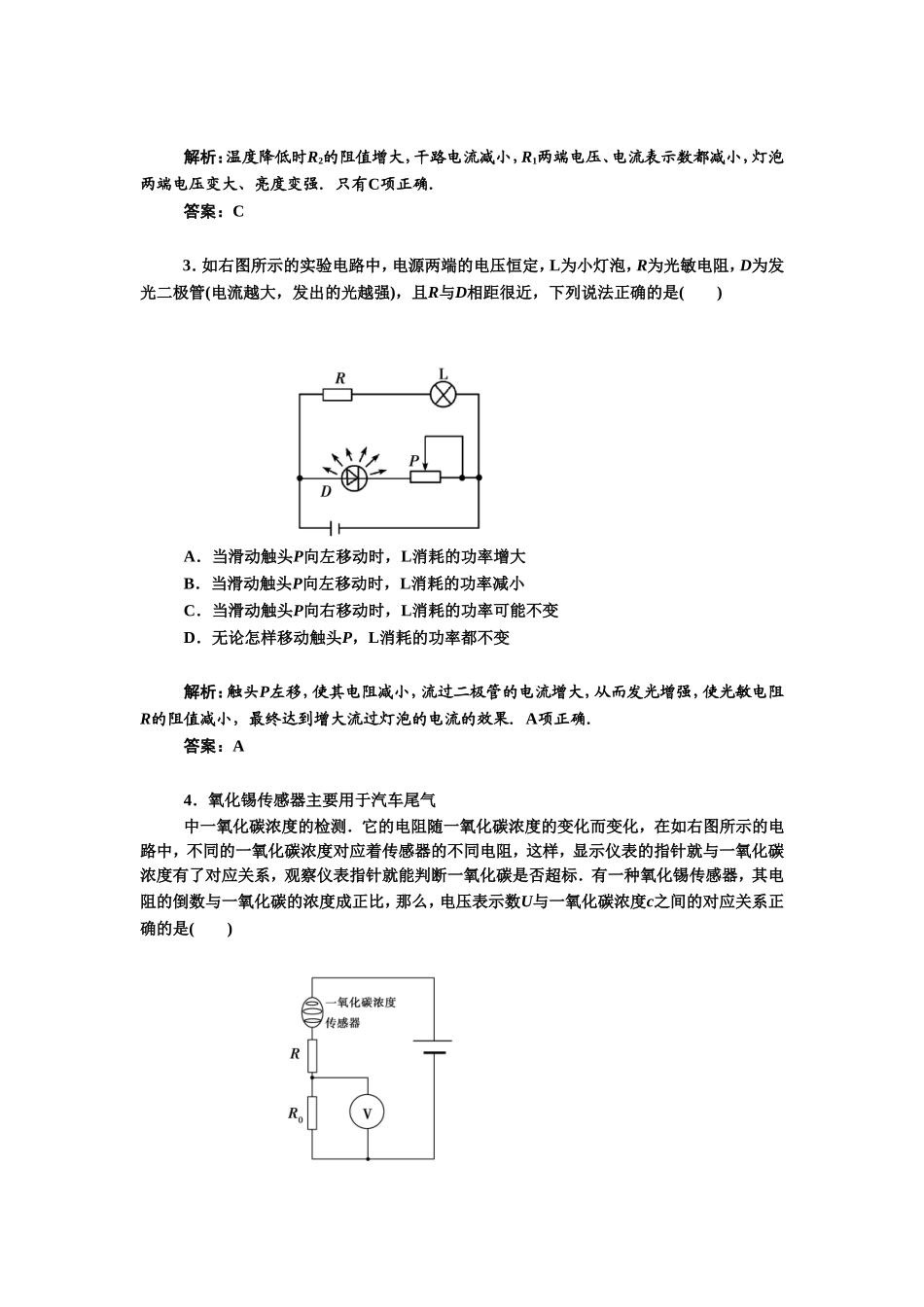

《传感器的原理》同步练习1-(2)_第2页
2/8

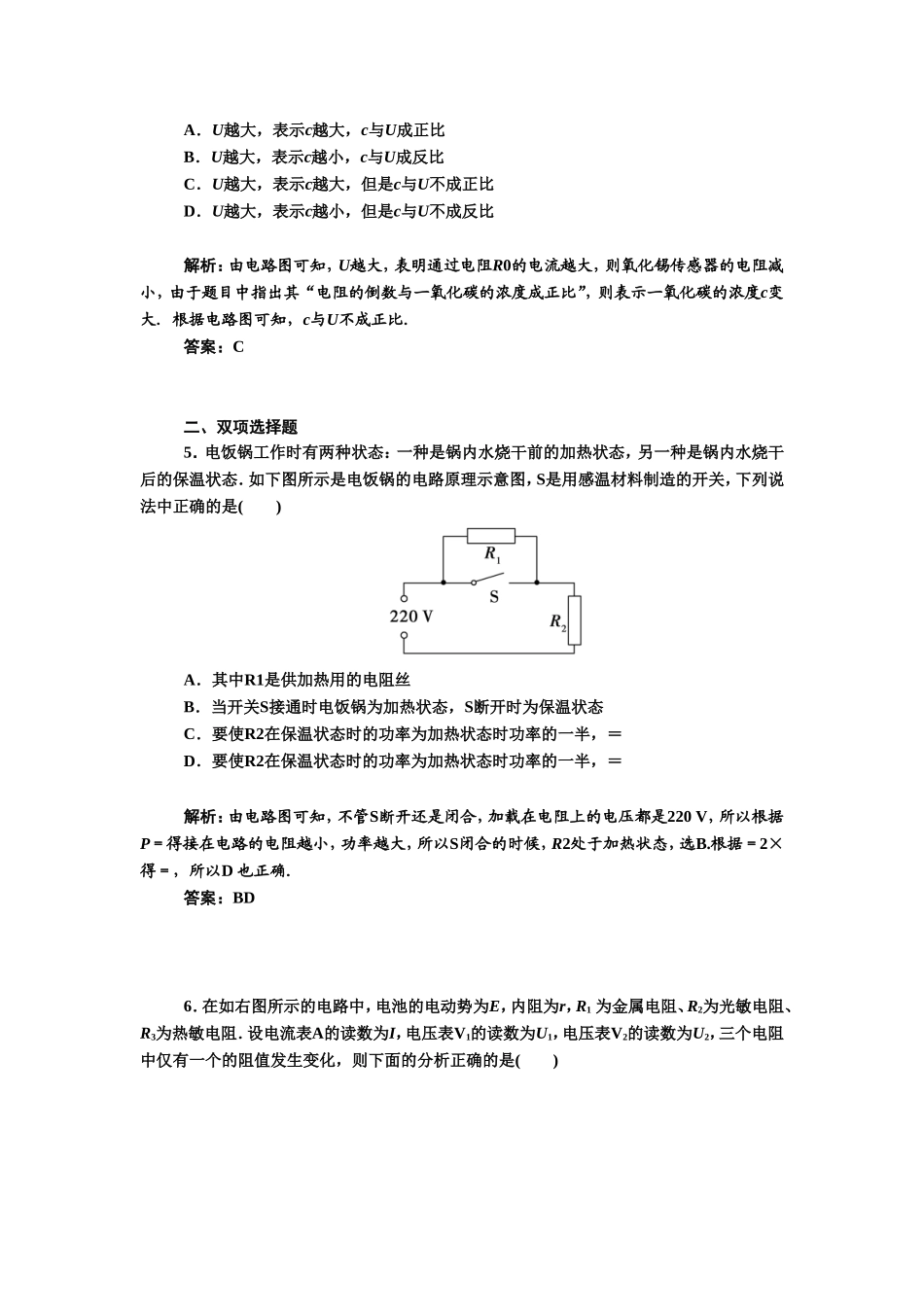

《传感器的原理》同步练习1-(2)_第3页
3/8
认识传感器探究传感器的原理一、单项选择题1.关于传感器的下列说法正确的是()A.所有传感器的材料都是由半导体材料做成的B.金属材料也可以制成传感器C.传感器主要是通过感知电压的变化来传递信号的D.以上说法都不正确解析:A和C的说法不全面,金属材料可以制成传感器,所以B正确.答案:B2.如下图所示,R1为定值电阻,R2为负温度系数的热敏电阻(负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻),L为小灯泡,当温度降低时()A.R1两端的电压增大B.电流表的示数增大C.小灯泡的亮度变强D.小灯泡的亮度变弱传感器解析:温度降低时R2的阻值增大,干路电流减小,R1两端电压、电流表示数都减小,灯泡两端电压变大、亮度变强.只有C项正确.答案:C3.如右图所示的实验电路中,电源两端的电压恒定,L为小灯泡,R为光敏电阻,D为发光二极管(电流越大,发出的光越强),且R与D相距很近,下列说法正确的是()A.当滑动触头P向左移动时,L消耗的功率增大B.当滑动触头P向左移动时,L消耗的功率减小C.当滑动触头P向右移动时,L消耗的功率可能不变D.无论怎样移动触头P,L消耗的功率都不变解析:触头P左移,使其电阻减小,流过二极管的电流增大,从而发光增强,使光敏电阻R的阻值减小,最终达到增大流过灯泡的电流的效果.A项正确.答案:A4.氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测.它的电阻随一氧化碳浓度的变化而变化,在如右图所示的电路中,不同的一氧化碳浓度对应着传感器的不同电阻,这样,显示仪表的指针就与一氧化碳浓度有了对应关系,观察仪表指针就能判断一氧化碳是否超标.有一种氧化锡传感器,其电阻的倒数与一氧化碳的浓度成正比,那么,电压表示数U与一氧化碳浓度c之间的对应关系正确的是()A.U越大,表示c越大,c与U成正比B.U越大,表示c越小,c与U成反比C.U越大,表示c越大,但是c与U不成正比D.U越大,表示c越小,但是c与U不成反比解析:由电路图可知,U越大,表明通过电阻R0的电流越大,则氧化锡传感器的电阻减小,由于题目中指出其“电阻的倒数与一氧化碳的浓度成正比”,则表示一氧化碳的浓度c变大.根据电路图可知,c与U不成正比.答案:C二、双项选择题5.电饭锅工作时有两种状态:一种是锅内水烧干前的加热状态,另一种是锅内水烧干后的保温状态.如下图所示是电饭锅的电路原理示意图,S是用感温材料制造的开关,下列说法中正确的是()A.其中R1是供加热用的电阻丝B.当开关S接通时电饭锅为加热状态,S断开时为保温状态C.要使R2在保温状态时的功率为加热状态时功率的一半,=D.要使R2在保温状态时的功率为加热状态时功率的一半,=解析:由电路图可知,不管S断开还是闭合,加载在电阻上的电压都是220V,所以根据P=得接在电路的电阻越小,功率越大,所以S闭合的时候,R2处于加热状态,选B.根据=2×得=,所以D也正确.答案:BD6.在如右图所示的电路中,电池的电动势为E,内阻为r,R1为金属电阻、R2为光敏电阻、R3为热敏电阻.设电流表A的读数为I,电压表V1的读数为U1,电压表V2的读数为U2,三个电阻中仅有一个的阻值发生变化,则下面的分析正确的是()A.给R1升温,I变小,U1变大B.用光照R2,I变小,U2变大C.给R3降温,I变大,U1变大D.给R1降温,I变小,U1变小解析:R1为金属电阻:温度越高,电阻值越大;R2为光敏电阻:光照越强,电阻值越小;R3为热敏电阻:温度越高,电阻值越小.则根据“串反并同”得,A选项给R1升温,R1电阻值变大了,I减小,U1变大,A正确;B选项用光照R2,R2电阻值减小,则I变小,U2变大,B正确.答案:AB7.传感器是把非电学物理量(如位移、速度、压力、角度等)转换成电学物理量(如电压、电流、电量等)的一种元件.如下图所示中的甲、乙、丙、丁是四种常见的电容式传感器,下列说法正确的是()A.图甲中两极间的电量不变,若电压减少,可判断出h变小B.图乙中两极间的电量不变,若电压增加,可判断出θ变大C.图丙中两极间的电压不变,若有电流流向传感器的负极,则x变大D.图丁中两极间的电压不变,若有电流流向传感器的正极,则F变大答案:BD8.唱卡拉OK用的话筒内有将声音信号转变为电信号的传感器,其中一...
