远程抄表系统设计和实现 电力系统自动化专业VIP免费

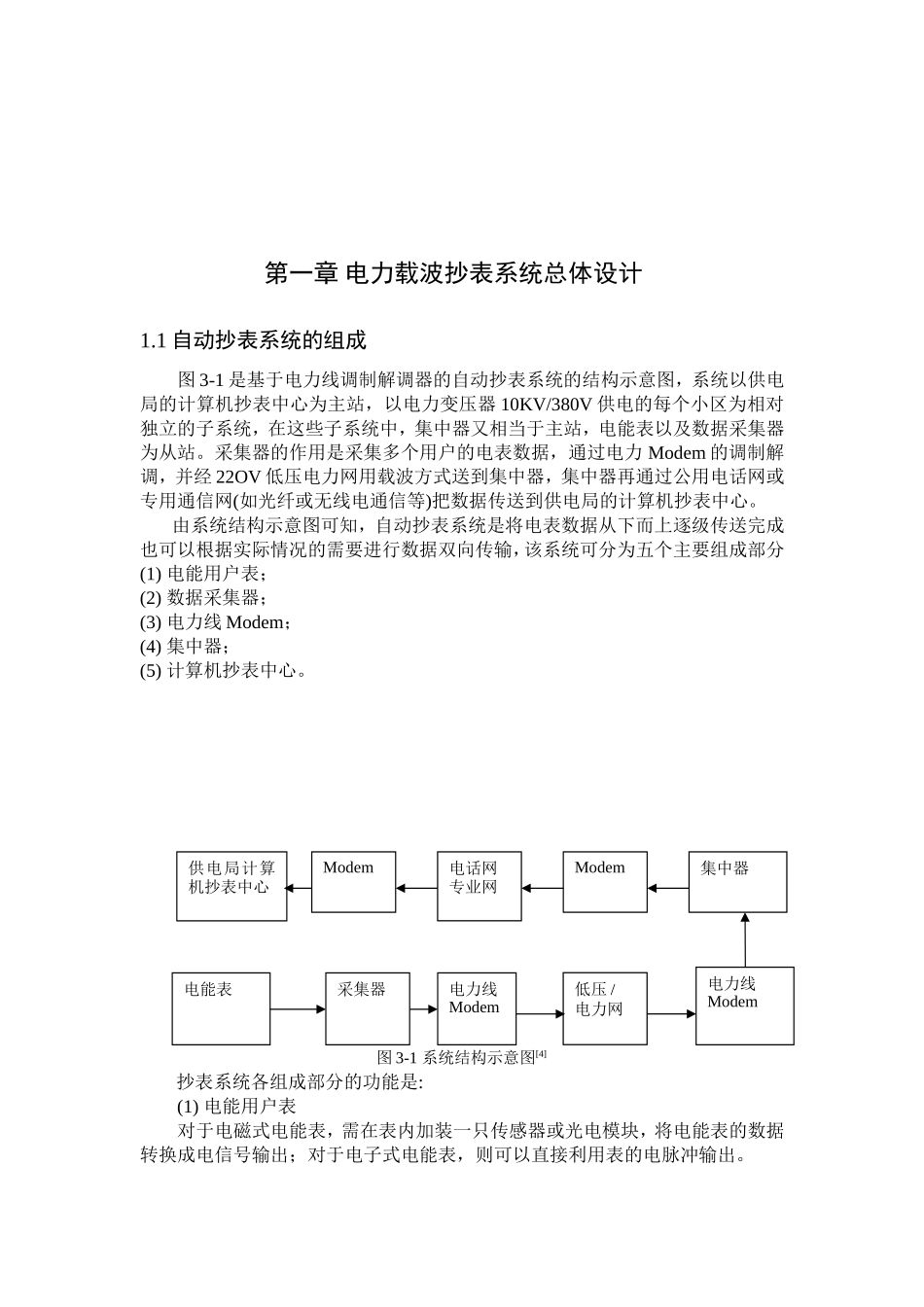

名称：远程抄表系统设计目录第1章电力载波抄表系统总体设计...........................................................................1.1自动抄表系统的组成第2章数字电表的设计..........................................................2.1系统功能需求分析2.1.1主要性能参数2.1.2应完成的主要功能2.2系统硬件设计2.2.1电能计量模块设计2.2.2液晶显示模块选择2.3系统软件设计2.4本章小结第3章介绍低压电力线载波通讯方案.......................................................................3.1电力载波远程抄表系统功能分析3.2系统总体构架设计思路3.3系统的组成和各部分的功能3.4本章小结第4章电力线载波抄表系统集中器软件的设计.......................................................4.1通信协议的制定4.2集中器软件设计4.2.1主程序设计4.2.2集中器向上位机的数据传输4.3本章小结第5章介绍上位机管理软件的设计思路、绘制程序流程图...............................5.1系统的硬件设计及工作原理5.1.1系统硬件方案设计5.1.2通讯方式选择5.2传输接口和协议选择5.3实时串行通讯程序设计5.4数据库的建立5.5利用Data数据控件访问数据库5.6使用DBGrid控件浏览数据库5.7本章小结结论.................................................................................................................参考文献..........................................................................................................第一章电力载波抄表系统总体设计1.1自动抄表系统的组成图3-1是基于电力线调制解调器的自动抄表系统的结构示意图，系统以供电局的计算机抄表中心为主站，以电力变压器10KV/380V供电的每个小区为相对独立的子系统，在这些子系统中，集中器又相当于主站，电能表以及数据采集器为从站。采集器的作用是采集多个用户的电表数据，通过电力Modem的调制解调，并经22OV低压电力网用载波方式送到集中器，集中器再通过公用电话网或专用通信网(如光纤或无线电通信等)把数据传送到供电局的计算机抄表中心。由系统结构示意图可知，自动抄表系统是将电表数据从下而上逐级传送完成也可以根据实际情况的需要进行数据双向传输，该系统可分为五个主要组成部分(1)电能用户表；(2)数据采集器；(3)电力线Modem；(4)集中器；(5)计算机抄表中心。图3-1系统结构示意图[4]抄表系统各组成部分的功能是:(1)电能用户表对于电磁式电能表，需在表内加装一只传感器或光电模块，将电能表的数据转换成电信号输出；对于电子式电能表，则可以直接利用表的电脉冲输出。ModemModem电话网专业网电力线Modem采集器集中器低压/电力网电力线Modem供电局计算机抄表中心电能表(2)数据采集器数据采集器实际上是计一费终端和数据集中器中间的一个桥梁，它的主要功能在于同时采集多个用户电能表的电量脉冲信息，并经过处理和存储，通过电力线Modem沿低压电网送到集中器上。并且当接收到上层的命令时，数据采集器能够向计费终端发出抄表或者断电的命令。(3)电力线Modem主要是对采集器送来的数据进行调制和解调，增强对低压电网的抗干扰性和减低信道传输的误码率。(4)数据集中器数据集中器是安装在小区的配电站区的，它的功能是向采集器发出命令，抄收计费终端的数据，然后再通过公用电话网络传送给远方的数据中心；数据集中器能够接收的数据中心的命令，并把相关命令再转发给辖区内的指定的数据采集器。此外，数据集中器还可以定时抄收计费终端的数据，并把抄收到的数据存储到数据存储器中。(5)计算机抄表中心通过通信网对集中器送来的电量数据进行分类和储存、校对抄录时间、设置用户编号和抄表时间、发布抄录命令以及统计和计价、为收取电费、线损计算、负荷控制提供服务。(6)集中器与数据中心之间的通信数据集中器与数据中心之间的通讯采用公用电话网络作为通讯媒介，自动抄表系统的数据中心与数据集中器之间的通讯主要是电话线Modem模块之间的通讯，在电力线载波集中抄表器的设计中，我们利用单片机进行两地间的数据通信，通过单片机及对应的控制电路和FSK(移频键控)调制解调器（MODEM）相...
