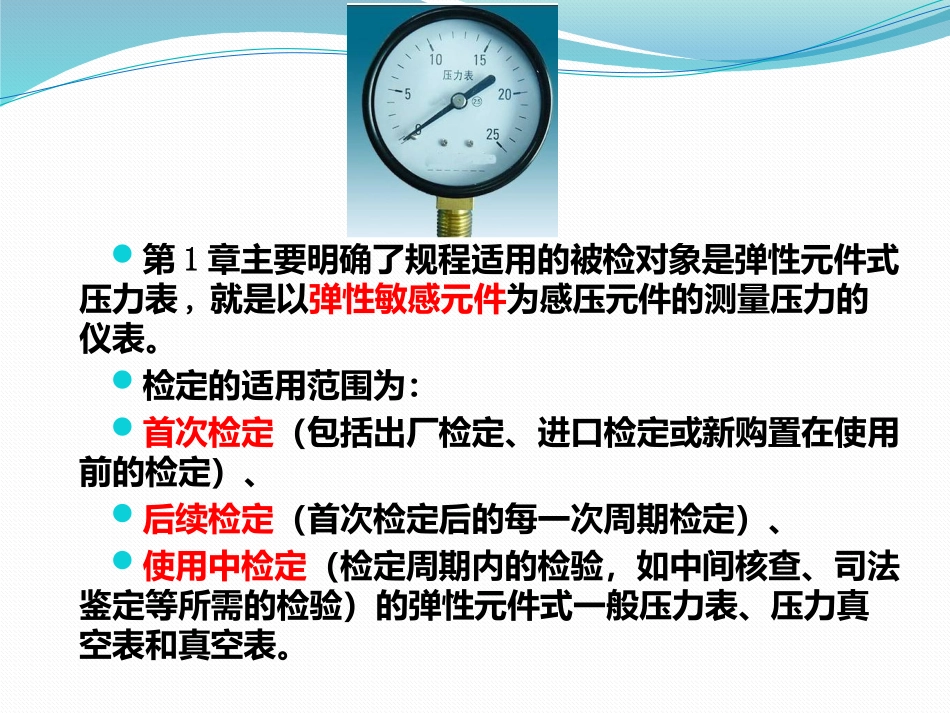

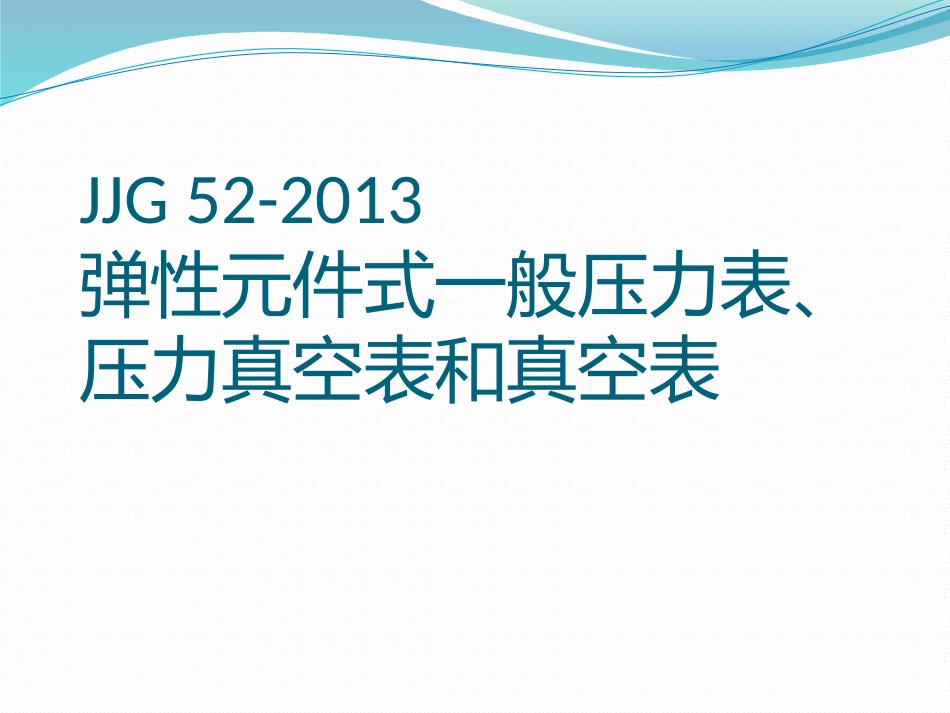

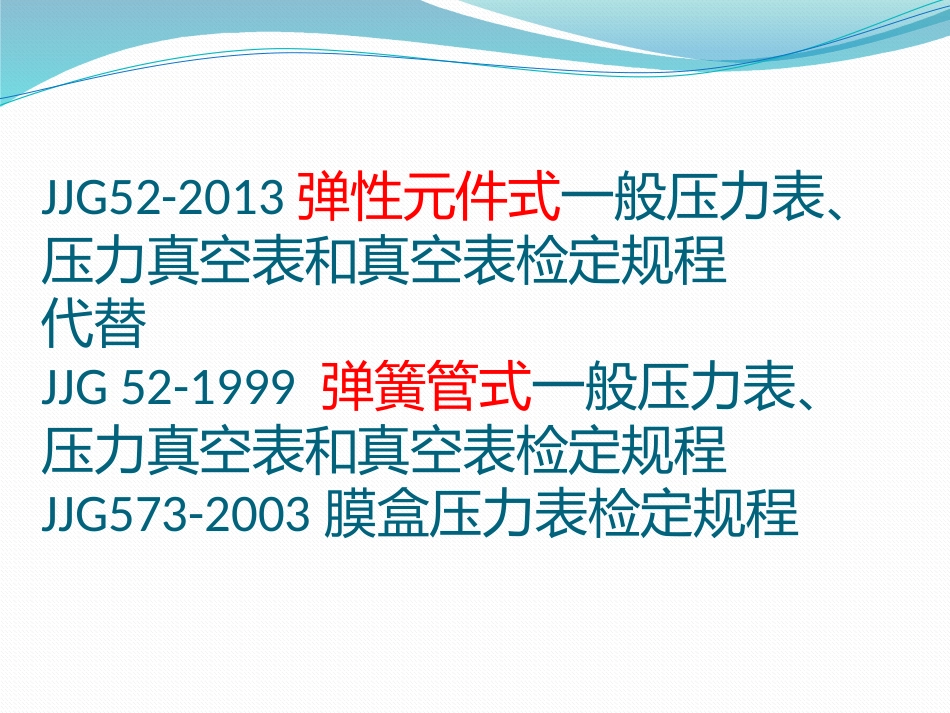

JJG52-2013弹性元件式一般压力表、压力真空表和真空表JJG52-2013弹性元件式一般压力表、压力真空表和真空表检定规程代替JJG52-1999弹簧管式一般压力表、压力真空表和真空表检定规程JJG573-2003膜盒压力表检定规程第1章主要明确了规程适用的被检对象是弹性元件式压力表,就是以弹性敏感元件为感压元件的测量压力的仪表。检定的适用范围为：首次检定（包括出厂检定、进口检定或新购置在使用前的检定）、后续检定（首次检定后的每一次周期检定）、使用中检定（检定周期内的检验，如中间核查、司法鉴定等所需的检验）的弹性元件式一般压力表、压力真空表和真空表。3.1.1弹性元件式压力表（可统称：压力表）elasticelementpressuregauge以弹性敏感元件为感压元件的测量压力的仪表。[JJF1008-2008定义4.1](a)单圈弹簧管（b）多圈弹簧管(c)平面膜(d)波纹膜(e)挠性膜(f)波纹管3.1.2设定点偏差setpointdeviation输出变量按规定的要求输出时，设定值与测得的实际值之差。[JJF1008-2008定义7.10]3.1.3切换值switchingvalue位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入量。[JJF1008-2008定义7.11]3.1.4切换差differentialgap同一设定点上、下行程切换值之差。[JJF1008-2008定义7.12]压力表使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa、MPa等。压力表主要用于液体、气体与蒸汽的压力测量。压力表的工作原理是利用弹性敏感元件（如弹簧管）在压力作用下产生弹性形变，其形变量的大小与作用的压力成一定的线性关系，通过传动机构放大，由指针在分度盘上指示出被测的压力。压力表按弹性敏感元件不同，可分为：弹簧管式、膜盒式、膜片式和波纹管式等。注1由于使用中还有大量的1.5级的压力表，这次修订还是保留了使用中的1.5级这个级别，实际上除了准确度等级标志不改，完全按照1.6级检定。注2压力表最大允许误差应按其量程百分比计算。JJG52-1999中的压力表允许误差计算值一览表压力表量程是指（上限—下限），压力表最大允许误差=±B%(上限—下限)式中:B是表1中最大允许误差栏里规定的数字。例1：压力表测量范围为：（0-100）MPa,准确度等级为2.5级的压力表的最大允许误差=±B%(上限—下限)=±2.5%（100-0）MPa=±2.5MPa例2：压力表测量范围为（-0.1-0.15）MPa，准确度等级为1.0级的压力表的最大允许误差=±B%(上限—下限)=±1.0%{0.15-(-0.1）)}MPa=±1%x0.16MPa=±0.0016MPa.5.2.1带有止销的压力表，在通大气的条件下，指针应紧靠止销，“缩格”应不超过表l规定的最大允许误差绝对值。5.2.2没有止销的压力表，在通大气的条件下，指针应位于零位标志内，零位标志宽度应不超过表1规定的最大允许误差绝对值的2倍。允差=2.5%*（10-0）=±0.25kPa|±0.25kPa|*2=0.5kPa5.2.3膜盒压力表的零位误差a)矩形膜盒压力表的指针偏离零位分度线的位置应不超过表1规定的最大允许误差绝对值。b)圆形膜盒压力表和真空表的指针应紧靠止销并压住零分度线，圆形膜盒压力真空表的指针应位于零位分度线内。示值检定5.3示值误差压力表的示值误差应不超过表1所规定的最大允许误差。★5.3条示值误差要求，其值应不超过表1所规定的最大允许误差。5.4回程误差压力表的回程误差应不大于最大允许误差的绝对值。★5.4条回程误差要求，其值应不超过表1所规定的最大允许误差绝对值。做回程误差的目的主要是考核同一检定点，上下行程示值的差值，因为弹性元件有它的特性—弹性迟滞，即在同一压力作用下，正反行程弹性形变的不重合性称为弹性迟滞，弹性迟滞越大，回程误差越大。在这提醒大家，回程误差是个绝对值。5.5轻敲位移轻敲表壳前与轻敲表壳后，压力表的示值变动量应不大于最大允许误差绝对值的1/2。★5.5条轻敲位移的要求，其值应不超过表1所规定的最大允许误差绝对值1/2.什么叫轻敲位移？为什么要做轻敲位移检查？——轻敲位移是指在同一检定点上，轻敲表壳后所引起的指针位置移动，轻敲表壳前后两次变动量，就是轻敲位移数。检查轻敲位移的目的是观察指针有无跳动或位移情况，了解各部件装配是否良好，游丝盘得是否得当、传动部件机械摩擦、调解螺丝钉是否松...
