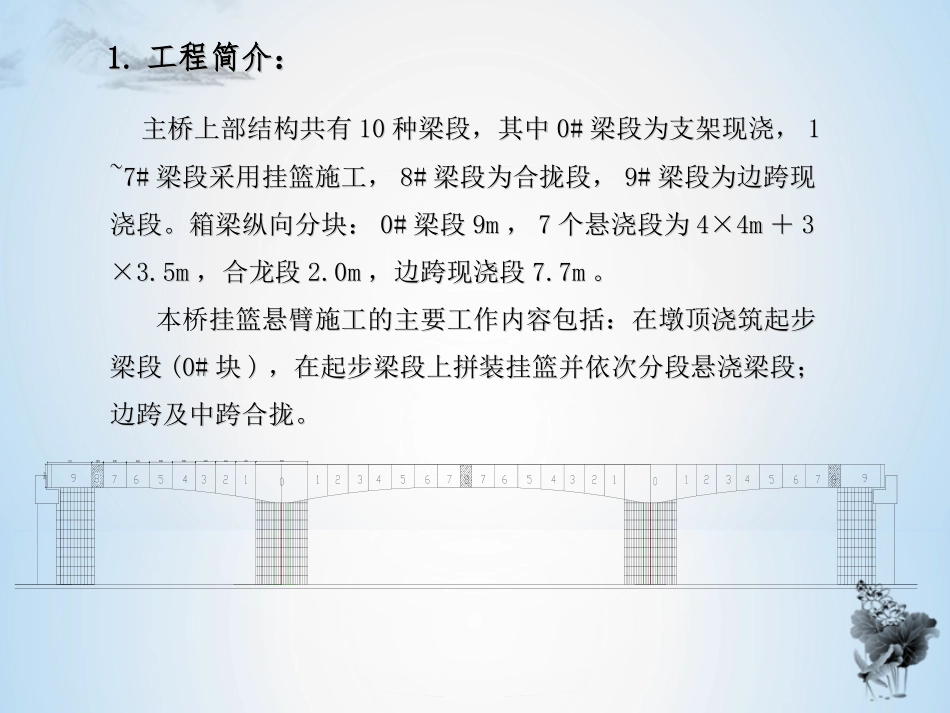

40+64+40m悬浇梁施工培训前言挂篮施工又称为悬臂浇筑施工,是一个能沿梁顶挂篮施工又称为悬臂浇筑施工,是一个能沿梁顶滑动或滚动的承重系统,其锚固悬挂在已施工梁段滑动或滚动的承重系统,其锚固悬挂在已施工梁段上,在挂篮上可进行下一段的各项作业,完成一个上,在挂篮上可进行下一段的各项作业,完成一个阶段的循环后,挂篮即可前移并固定,进行下一阶阶段的循环后,挂篮即可前移并固定,进行下一阶段的悬灌,如此循环直至悬臂灌注完成。段的悬灌,如此循环直至悬臂灌注完成。主桥上部结构共有主桥上部结构共有1010种梁段,其中种梁段,其中0#0#梁段为支架现浇,梁段为支架现浇,11~~77##梁段采用挂篮施工,梁段采用挂篮施工,88##梁段为合拢段,梁段为合拢段,99##梁段为边跨现梁段为边跨现浇段。箱梁纵向分块:浇段。箱梁纵向分块:0#0#梁段梁段99mm,,77个悬浇段为个悬浇段为44×4m×4m++33×3.5m×3.5m,合龙段,合龙段2.0m2.0m,边跨现浇段,边跨现浇段7.77.7mm。。本桥挂篮悬臂施工的主要工作内容包括:在墩顶浇筑起步挂篮悬臂施工的主要工作内容包括:在墩顶浇筑起步梁段梁段(0#(0#块块)),在起步梁段上拼装挂篮并依次分段悬浇梁段;,在起步梁段上拼装挂篮并依次分段悬浇梁段;边跨及中跨合拢。边跨及中跨合拢。1.1.工程简介:工程简介:本连续梁总体施工流程为:本连续梁总体施工流程为:00##块→挂块→挂篮悬浇梁段施工→边跨合拢→中跨合拢。篮悬浇梁段施工→边跨合拢→中跨合拢。1、依次浇筑桩基、承台、墩身、支座垫石。在0#梁段下搭临时支架,一次整体浇筑0#块(临时固结)。22、张拉、张拉0#0#块块预应力钢束后,预应力钢束后,安装挂篮,依安装挂篮,依次浇筑次浇筑11~~77##块,满足张拉块,满足张拉条件后,依次条件后,依次对称张拉对称张拉11~~77##预应力钢束预应力钢束主桥连续梁施工顺序图3、支架现浇边跨9#块,调整边跨合拢段标高44、待、待99##块砼块砼达达90%90%设计强设计强度后,龄期度后,龄期55天天后,装边跨合拢后,装边跨合拢段刚性连接,张段刚性连接,张拉合拢束,在合拉合拢束,在合拢段两端预加压拢段两端预加压重,浇筑边跨合重,浇筑边跨合拢拢88##块,同时块,同时卸载平衡重卸载平衡重主桥连续梁施工顺序图5、待边跨8#块砼强度及弹性模量达到100%设计强度后,龄期不小于5天,张拉边跨预应力束。拆除中墩处临时固结。将中墩纵向活动支座临时锁定,张拉梁体预应力钢筋。在中跨合拢段两端预压,安装中跨合拢段刚性连接;解除中跨活动支座的锁定,张拉临时钢束及底板束,浇筑中跨8#块,同时卸载平衡重,待强度及弹性模量达100%,龄期不小于5天,张拉预应力束,拆除挂篮主桥连续梁施工顺序图3.墩梁临时固结根据悬臂连续梁施工工艺要求,在悬浇过程中,0#块必须与主墩临时固结,形成稳定“T”构,以抵抗两侧不平衡施工荷载和考虑极端情况下一侧挂篮倾覆引起的不平衡荷载。0#段临时支座采用PSB930Φ25mm高强精扎螺纹钢筋,布置在桥墩顶面4个2.55m×0.5m的临时支座内并伸入0#段梁体内。临时支墩采用标号C50的混凝土块,每个临时支墩内部配置φ25精轧螺纹钢筋60根,同时配置适当的普通钢筋。钢筋埋入桥墩120cm,埋入梁体100cm。在临时支座底面、顶面各设一层塑料膜隔离层。0#段施工采用支架法现浇施工,承台顶面可作为支架的基础,支架搭设采用外径48mm,壁厚3.5mm标准碗扣式脚手架,底模下脚手架立杆的纵向间距为30cm,横向间距根据箱梁对应位置分别设为:底板下为60cm,腹板处为30cm、翼缘板处脚手架横向间距为90cm,沿梁高方向支架步距为120cm,支架上部横桥向铺设12*15cm方木,纵桥向铺设12*12cm方木,间距30cm。施工前需要对支架进行预压,预压荷载取设计荷载120%,满载后持荷时间不小于24h。加载时按照50%、100%、120%设计荷载分三级加载,消除非弹性变形,将弹性变形值、地基下沉值与施工控制中提出的因其它因素需要设置的预拱度叠加,算出施工时应当采用的预拱度,按算出的预拱度调整底模标高。模板安装、钢筋绑扎,预应力管道安装、预埋件安装、混凝土浇筑、混凝土养生、预应力张拉、压浆。4.0#块施工5.挂篮结构介绍1、主桁系统2...
