《地面辐射供暖技术规程》VIP专享VIP免费

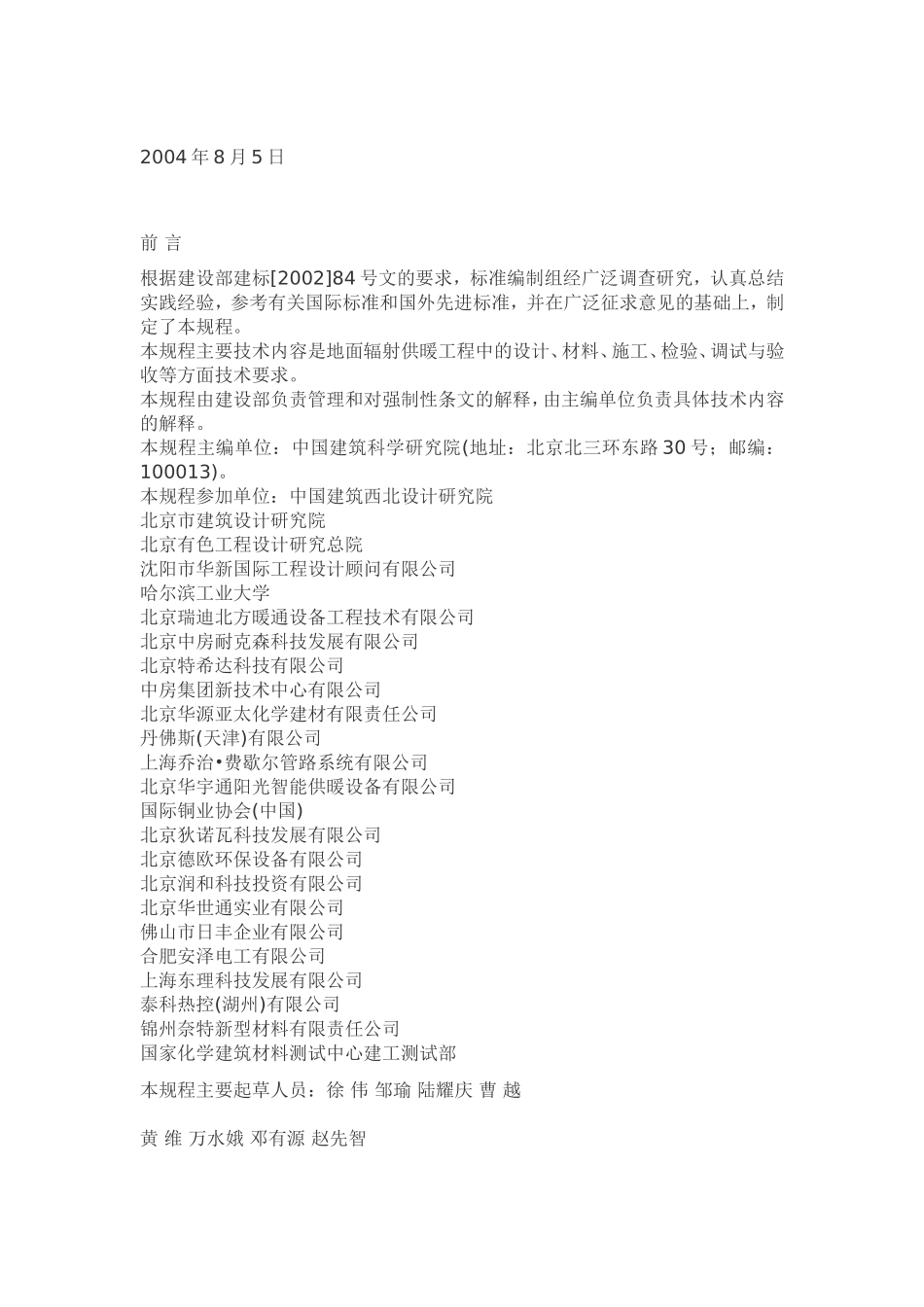

2004年8月5日前言根据建设部建标[2002]84号文的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定了本规程。本规程主要技术内容是地面辐射供暖工程中的设计、材料、施工、检验、调试与验收等方面技术要求。本规程由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。本规程主编单位：中国建筑科学研究院(地址：北京北三环东路30号；邮编：100013)。本规程参加单位：中国建筑西北设计研究院北京市建筑设计研究院北京有色工程设计研究总院沈阳市华新国际工程设计顾问有限公司哈尔滨工业大学北京瑞迪北方暖通设备工程技术有限公司北京中房耐克森科技发展有限公司北京特希达科技有限公司中房集团新技术中心有限公司北京华源亚太化学建材有限责任公司丹佛斯(天津)有限公司上海乔治•费歇尔管路系统有限公司北京华宇通阳光智能供暖设备有限公司国际铜业协会(中国)北京狄诺瓦科技发展有限公司北京德欧环保设备有限公司北京润和科技投资有限公司北京华世通实业有限公司佛山市日丰企业有限公司合肥安泽电工有限公司上海东理科技发展有限公司泰科热控(湖州)有限公司锦州奈特新型材料有限责任公司国家化学建筑材料测试中心建工测试部本规程主要起草人员：徐伟邹瑜陆耀庆曹越黄维万水娥邓有源赵先智宋波董重成于东明白金国蒋剑彪齐政新周磊浦堃李岩杨宏伟黄艳珊田巍然史凤贤王俊胡晶薇钟惠林张力平张国强濮焕忠罗才谟1总则1.0.1为了规范地面辐射供暖工程的设计、施工及验收，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。1.0.2本规程适用于新建的工业和民用建筑物，以热水为热媒或以发热电缆为加热元件的地面辐射供暖工程的设计、施工和验收。1.0.3地面辐射供暖工程的设计、施工和验收，除应执行本规程外，尚应符合国家现行的有关强制性标准的规定。2术语2．0．1低温热水地面辐射供暖lowtemperaturehotwaterfloorradiantheating以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。2．0．2分水器manifold水系统中，用于连接各路加热管供水管的配水装置。2．0.3集水器manifold水系统中，用于连接各路加热管回水管的汇水装置。2．0．4面层surfacecourse建筑地面直接承受各种物理和化学作用的表面层。2．0．5找平层towelingcourse在垫层或楼板面上进行抹平找坡的构造层。2．0．6隔离层isolatingcourse防止建筑地面上各种液体或地下水、潮气透过地面的构造层。2．0．7填充层fillercourse在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护加热设备并使地面温度均匀。2．0．8绝热层insulatingcourse用以阻挡热量传递，减少无效热耗的构造层。2．0．9防潮层moistureproofingcourse防止建筑地基或楼层地面下潮气透过地面的构造层。2．0．10伸缩缝expansionjoint补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。2．0．11铝塑复合管polyethylene-aluminumcompoundpipe内层和外层为交联聚乙烯或耐高温聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。根据铝管焊接方法不同，分为搭接焊和对接焊两种形式，通常以XPAP或PAP标记。2．0．12聚丁烯管polyebutylenepipe由聚丁烯—1树脂添加适量助剂，经挤出成型的热塑性加热管，通常以PB标记。2．0．13交联聚乙烯管crosslinkedpolyethylenepipe以密度大于等于0．94g/cm3的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理的方法，使其线型的大分子交联成三维网状的大分子结构的加热管，通常以PE-X标记。按照交联方式的不同，可分为过氧化物交联聚乙烯(PE-Xa)、硅烷交联聚乙烯(PE-Xb)、辐照交联聚乙烯(PE-Xc）、偶氮交联聚乙烯(PE—Xd)。2．0．14无规共聚聚丙烯管polypropylenerandomcopolymerpipe以丙烯和适量乙烯的无规共聚物，添加适量助剂，经挤出成型的热塑性加热管。通常以PP-R标记。2．0．15嵌段共聚聚丙烯管polypropyleneblockcopolypmerpipe以丙烯和乙烯嵌段共聚物，添加适量助剂，经挤出成型的热塑性加...
