110kV大司线更换43#-44#导地线及横担施工方案VIP免费

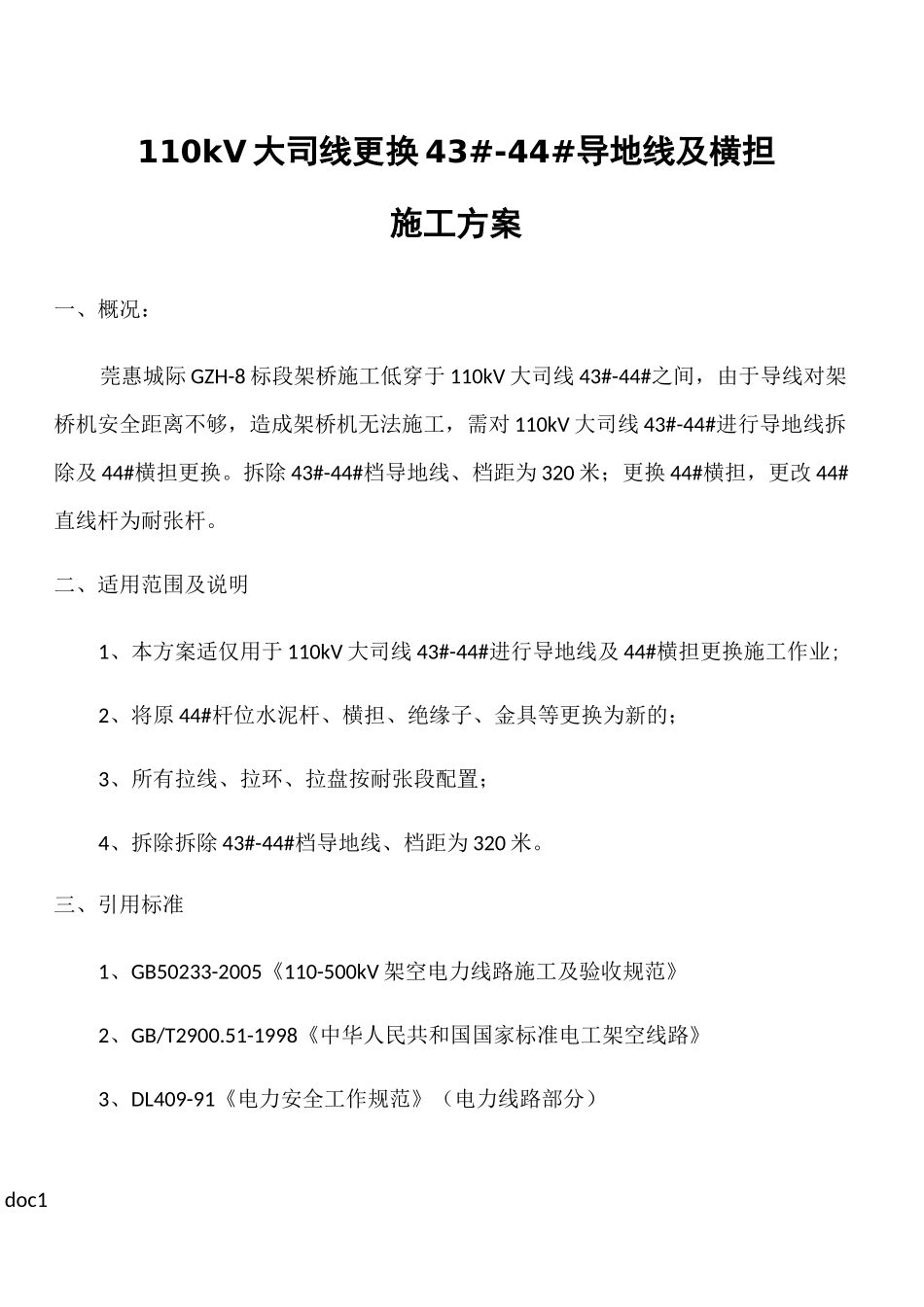

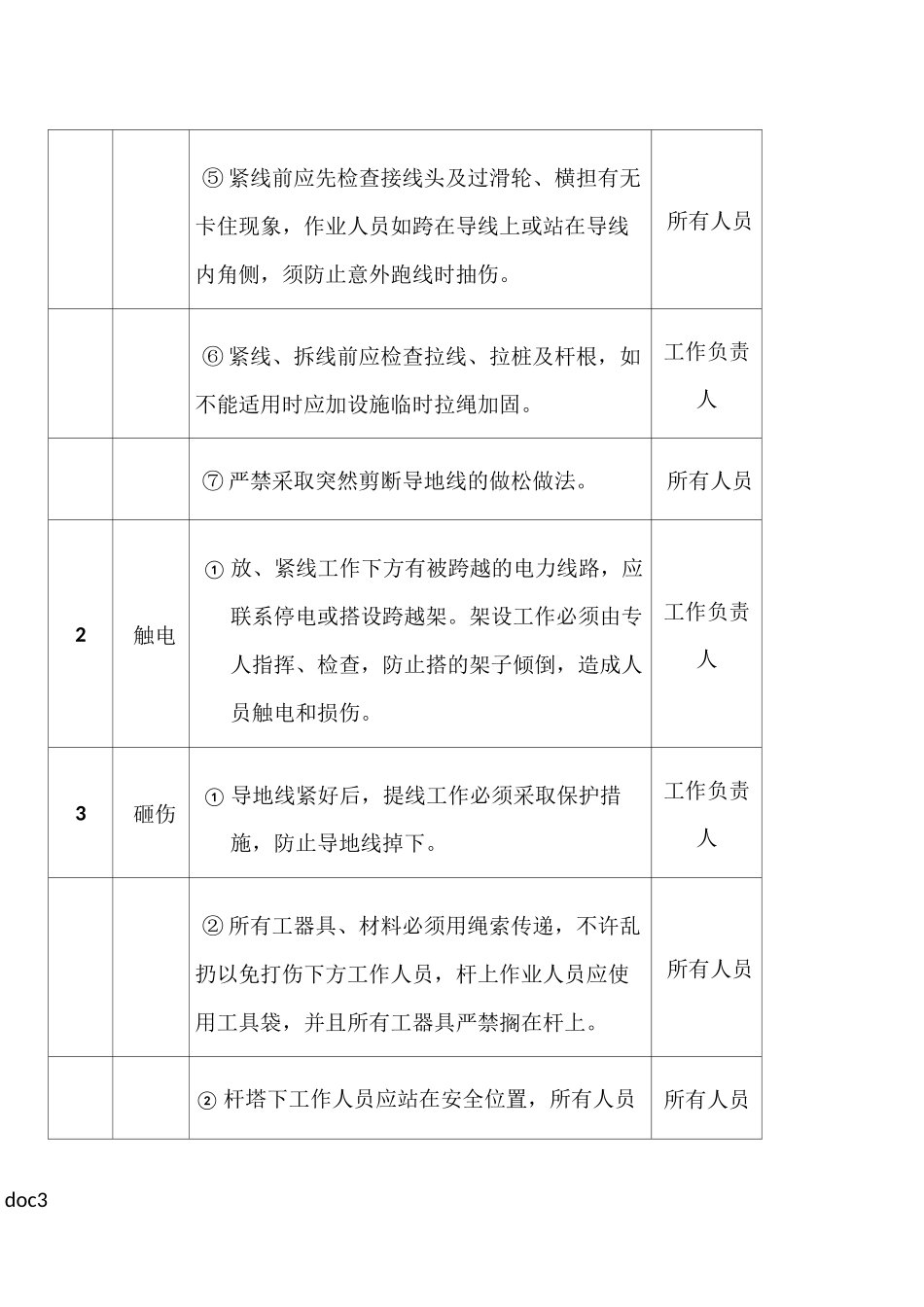

doc1110kV大司线更换43#-44#导地线及横担施工方案一、概况：莞惠城际GZH-8标段架桥施工低穿于110kV大司线43#-44#之间，由于导线对架桥机安全距离不够，造成架桥机无法施工，需对110kV大司线43#-44#进行导地线拆除及44#横担更换。拆除43#-44#档导地线、档距为320米；更换44#横担，更改44#直线杆为耐张杆。二、适用范围及说明1、本方案适仅用于110kV大司线43#-44#进行导地线及44#横担更换施工作业;2、将原44#杆位水泥杆、横担、绝缘子、金具等更换为新的；3、所有拉线、拉环、拉盘按耐张段配置；4、拆除拆除43#-44#档导地线、档距为320米。三、引用标准1、GB50233-2005《110-500kV架空电力线路施工及验收规范》2、GB/T2900.51-1998《中华人民共和国国家标准电工架空线路》3、DL409-91《电力安全工作规范》（电力线路部分）docdoc24、DL5106-1999《跨越电力线路架线施工规程》5、DL/T741-2001《架空送电线路运行规程》四、危险点及控制措施doc3⑤紧线前应先检查接线头及过滑轮、横担有无卡住现象，作业人员如跨在导线上或站在导线内角侧，须防止意外跑线时抽伤。所有人员⑥紧线、拆线前应检查拉线、拉桩及杆根，如不能适用时应加设施临时拉绳加固。工作负责人⑦严禁采取突然剪断导地线的做松做法。所有人员2触电①放、紧线工作下方有被跨越的电力线路，应联系停电或搭设跨越架。架设工作必须由专人指挥、检查，防止搭的架子倾倒，造成人员触电和损伤。工作负责人3砸伤①导地线紧好后，提线工作必须采取保护措施，防止导地线掉下。工作负责人②所有工器具、材料必须用绳索传递，不许乱扔以免打伤下方工作人员，杆上作业人员应使用工具袋，并且所有工器具严禁搁在杆上。所有人员②杆塔下工作人员应站在安全位置，所有人员所有人员docdoc4必须佩带安全帽。③起重机械如角磨必须安置平稳牢固。起重人员④使用开门滑轮，应开门的钩环扣紧，必须使用绑扎牢固，防止绳索自动跑出。起重人员⑤利用钢钎做地锚时，应检查锤把、锤头及钢钎，打锤人应站在扶钎人的侧面，严禁站在对面，并不准戴手套。打锤人员4高空坠落①杆上作业人员的安全带必须挂在杆牢固构建上，严禁底挂高用。杆上人员五、作业准备1、耐张杆每基配备5名作业人员，直线杆每基配备2名作业人员，共计60人员。配备的作业人员必须身体健康，至少有3年的检修施工经验，使用野外高空作业。2、进入作业现场前，应办理好110kV大司线43#-44#进行导地线及44#横担更换的手续，并平整、清理好堆放线盘的场地。清除道路通道内的障碍物及树木等。3、作业前，工作负责人应将跟换段架空导地线施工安装图和施工记录等准备齐docdocdoc6docdocdoc8docdoc9
