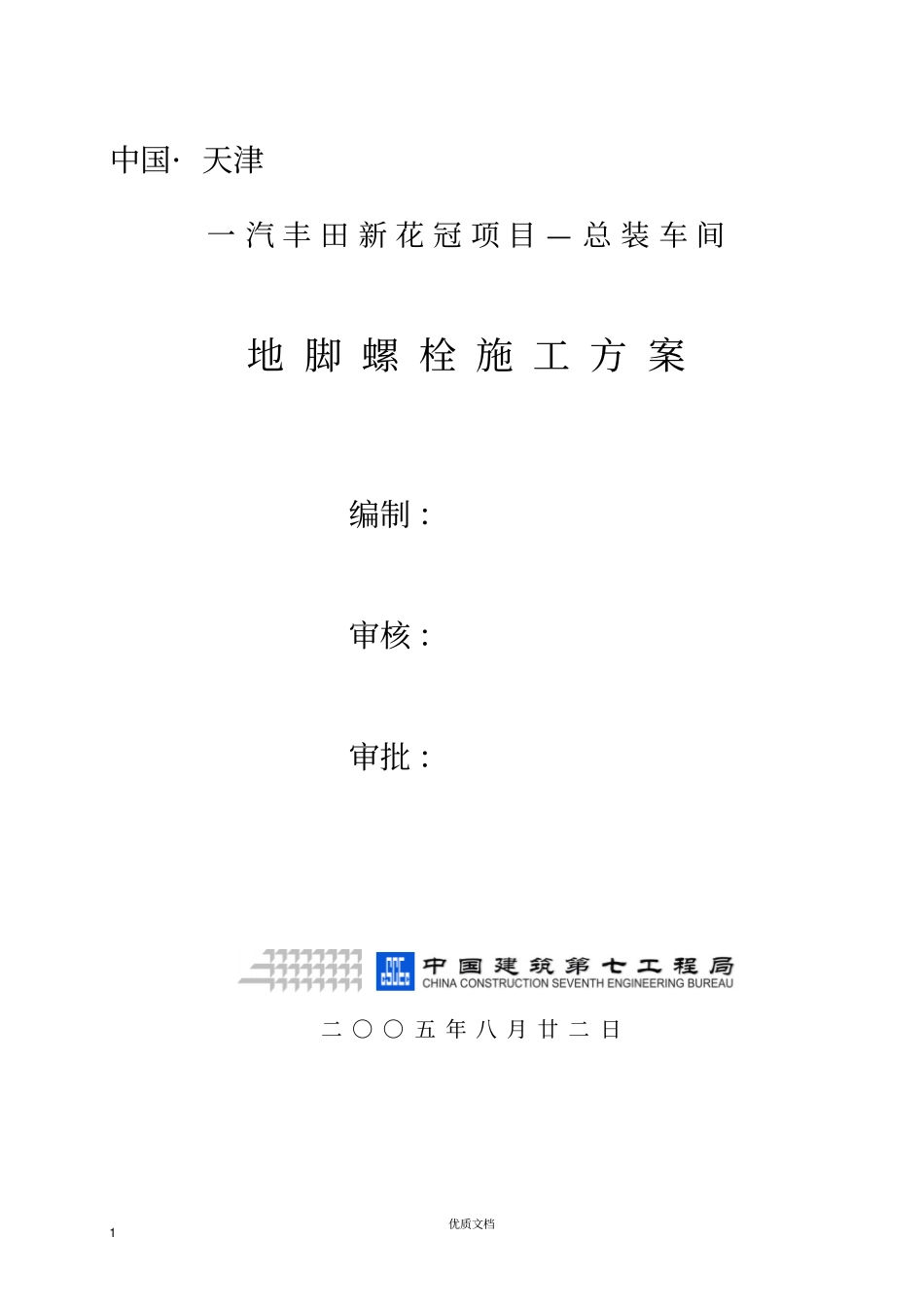

优质文档1中国·天津编制：审核：审批：一汽丰田新花冠项目—总装车间地脚螺栓施工方案二○○五年八月廿二日优质文档1目录施工方案调整变更索引表序号页码章节号更改内容更改人日期更改单号备注优质文档2优质文档31.编制依据1.0.1设计图纸1.0.2《钢结构工程施工质量验收规范》(GB50204-2002)1.0.3《混凝土结构工程施工质量验收规范》(GB50204-2002)1.0.4《紧固件机机械性能螺栓、螺钉和螺柱》（GB3098）1.0.5《天津一汽丰田新花冠项目—总装车间模板工程施工方案》1.0.6《天津一汽丰田新花冠项目—总装车间施工组织总设计》2.工程概况本工程为天津一汽丰田汽车有限公司新花冠项目—总装车间，位于天津经济技术开发区第9大街至第11大街，泰丰路与东海路之间，建筑面积为98637m2，结构形式为钢结构，单层，局部二层。该工程钢柱通过地脚螺栓与承台基础连接，地脚螺栓规格有Ф24、Ф30、Ф45、Ф48、Ф68、Ф76等几种规格，地脚螺栓采用Q235钢制作。3.施工部署3.1材料准备3.1.1根据施工图纸及施工进度要求，提前10天提出分区、分段螺栓计划单，组织螺栓分批进场。3.1.2根据螺栓固定方案，提出螺栓固定框计划，随螺栓一起进场。3.2技术准备3.2.1组织项目人员认真学习有关的规范、规程或规定，在施工的过程中做到有据可依。3.2.2施工前认真查阅结构施工图纸，在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。提前分析确定施工中的难点及需要着重注意的部分，做到目标明确，重点突出。3.2.3收集或准备相应技术资料。3.2.4实行三级交底制，即：技术部对项目部有关人员、分包技术人员进行方案交底；工程部对分包工长、班组长进行交底；分包工长对班组进行技术交底优质文档44.施工方法4.1工艺流程4.2施工要点4.2.1螺栓计划螺栓计划由工程部根据施工进度安排分批、分段、分轴线提出，报螺栓加工单位组织加工。本工程螺栓总需用计划如下：规格数量M241852M3068M45768M48104M6848M76564.2.1螺栓加工本工程地脚螺栓全部委托天津华浩阀门厂加工，加工采用车床车丝，要求丝扣均匀、螺纹长度满足设计要求及规范要求。地脚螺栓托板和加劲板采用人工电弧焊焊结，要求焊缝均匀、饱满、无焊瘤和气孔，焊缝尺寸必须符合设计要求螺栓进场后由材料员和质检员进行验收，检查螺栓规格、尺寸、数量丝扣长度是否符合设计要求，验收合格后按规格码放整齐，并做好标识。工程部螺栓计划螺栓加工螺栓进场螺栓固定浇筑承台混凝土螺栓校正承台模板优质文档54.2.2预埋螺栓每个钢柱下均有地脚螺栓与承台基础相连，为了钢结构安装的顺利进行，必须保证地脚螺栓的准确。首先将地脚螺栓相对位置用螺栓固定框固定，螺栓固定框采用6mm、10mm厚钢板和15mm厚竹胶板制作，详见附图。在承台基础模板支设完成后，将相对位置固定好的地脚螺栓组放入基础中，将螺栓固定框与基础脚手架固定，用经纬仪校正螺栓位置，用Ф14钢筋与地脚螺栓焊成井字框支撑在模板上，螺栓底用Ф16钢筋支撑，焊在承台基础底片钢筋上，确保地脚螺栓不偏移、不下沉。在混凝土浇筑过程中，应在基础四周均匀对称下料，避免因下料不均匀混凝土流动造成螺栓位置偏移。随时检查螺栓位置和标高，发现螺栓位置偏移及标高变化应及时调整。5.质量标准5.0.1地脚螺栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求5.0.2地脚螺栓的螺纹应受到保护。5.0.3地脚螺栓安装位置的允许偏差≤5mm。5.0.4地脚螺栓尺寸的偏差应符合下表的规定。地脚螺栓尺寸的允许偏差（mm）项目允许偏差螺栓露出长度+30.00.0螺纹长度+30.00.06.成品保护措施6.0.1螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染脏物，螺纹不应损伤。6.0.2螺栓运输和固定过程中，严禁碰撞螺纹。6.0.3在浇筑混凝土前，用塑料布包裹螺栓的螺纹部分。
