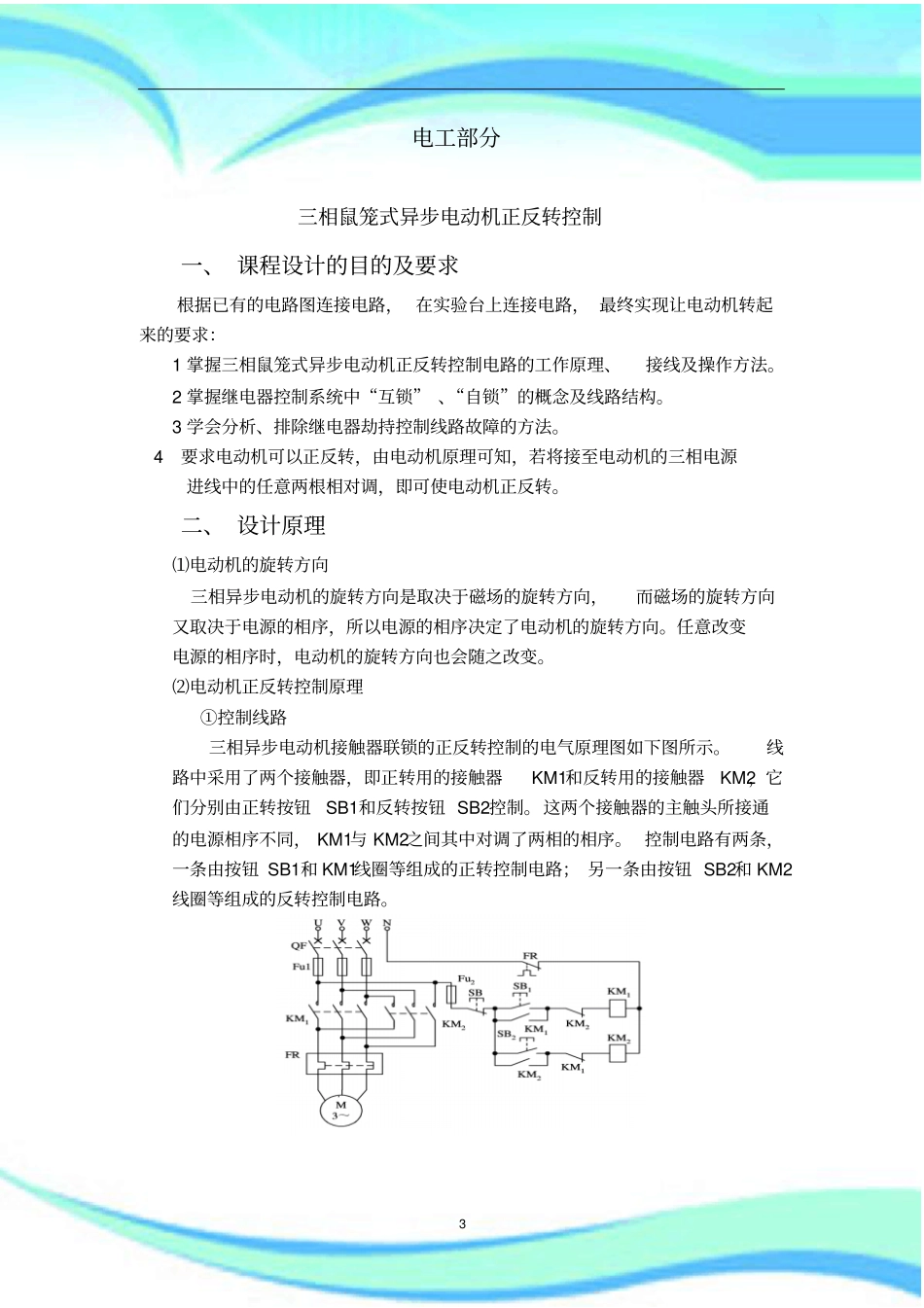

三相鼠笼式异步电动机正反转控制2————————————————————————————————作者：————————————————————————————————日期：3电工部分三相鼠笼式异步电动机正反转控制一、课程设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。2掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。3学会分析、排除继电器劫持控制线路故障的方法。4要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。任意改变电源的相序时，电动机的旋转方向也会随之改变。⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。4②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。同样，当接触器KM2得电动作时，KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。实现联锁作用的常闭触头称为联锁触头（或互锁触头）。当按下正转启动按钮SB1后，电源相通过停止按钮SB的动断接点、正转启动按钮SB1的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1、热继电器FR的动断接点，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相（即改变电源相序），从而达到反转目的。三、设计内容与步骤生产中有的机械需要人工点动控制电机,实现点动控制功能，只需将点动按钮串接在交流接触器的线圈中。即点动控制KM1交流接器，从而间接实现电动机的点动控制。如下图所示：接下SB1接钮KM1线图通电。KM1主触头闭合。三相异步电动机运转。当松开SB1接钮时，SB1触头断开。KM1线圈断开，电动机失电，电动机停止运转。5自锁控制是电气控制中常用的一种电路，如下图所示。启动时合上断路器，按下启动按钮SB2，接触器KM1线圈通电。其常开主触头闭合。电动机接通电源，开始启动。同时接触器KM1的辅助常开触点闭合。使接触器KM1线圈有两条通电路径。这样。当松开接钮SB2后，接触器KM1线圈仍能通过其辅助触点，使其线圈通电并保持吸合状态。这种依靠接触器本身辅助触点使其线圈保持通电的现象，称为自锁。起自锁作用的触点称为自锁触点。要使电动机停止运转，必须按下SB1，接触器KM1线圈电，则其主触头断开，切断电动机三相电源，电动机停车，同时接触器KM1自锁触点断开，控制回路解除自锁，松开停止按钮，控制由路又回到启动前的状态。四、设计结果分别按下SB1SB3SB2进行正反向互换，SB3为总的控制开关，起到暂停电路的功能。6异步电动机星角转换一、课程设计的目的及要求1掌握三相鼠笼式异步电动机星角转换控制电路的工作原理、接线及操作方法。2了解星型接法和角型接法的工作原理。3学会分析、排除继电器劫持控制线路故障的方法。4...
