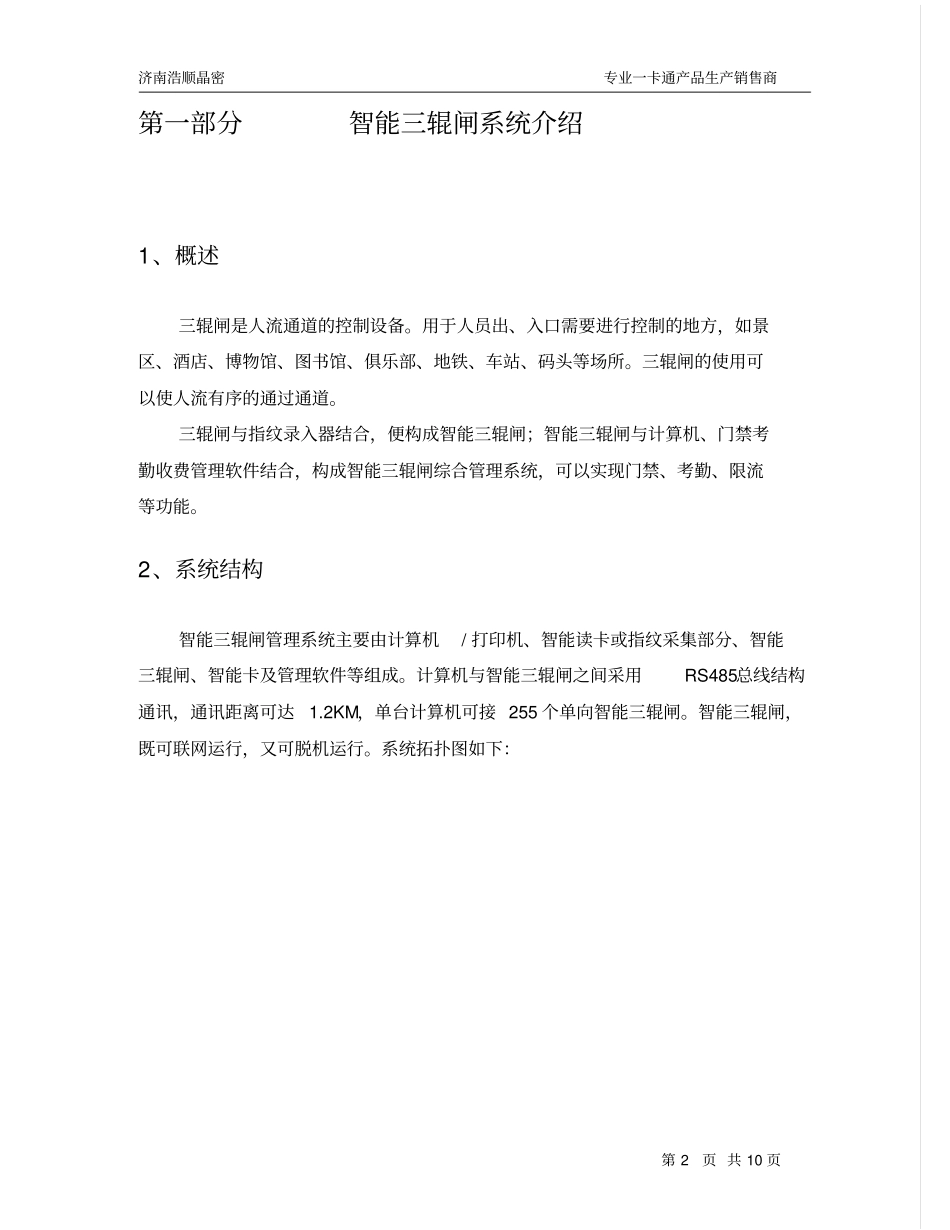

三辊闸设计方案济南浩顺晶密专业一卡通产品生产销售商第2页共10页第一部分智能三辊闸系统介绍1、概述三辊闸是人流通道的控制设备。用于人员出、入口需要进行控制的地方，如景区、酒店、博物馆、图书馆、俱乐部、地铁、车站、码头等场所。三辊闸的使用可以使人流有序的通过通道。三辊闸与指纹录入器结合，便构成智能三辊闸；智能三辊闸与计算机、门禁考勤收费管理软件结合，构成智能三辊闸综合管理系统，可以实现门禁、考勤、限流等功能。2、系统结构智能三辊闸管理系统主要由计算机/打印机、智能读卡或指纹采集部分、智能三辊闸、智能卡及管理软件等组成。计算机与智能三辊闸之间采用RS485总线结构通讯，通讯距离可达1.2KM，单台计算机可接255个单向智能三辊闸。智能三辊闸，既可联网运行，又可脱机运行。系统拓扑图如下：济南浩顺晶密专业一卡通产品生产销售商第3页共10页3、智能三辊闸系统优势通道三辊闸智能管理系统是采用非接触式智能技术，研制开发的智能系统，与其它系统相比较，其优势在于：(1)智能指纹录入：成功的解决了游客或员工身份确认、限制人流、考勤、操作简便等问题，大大提高了系统的实用性。(2)扩容方便：计算机与智能三辊闸采用RS485总线通讯，因此扩容方便。即当安装了相应的控制系统后，根据需要，若须增加智能三辊闸数量，硬件仅须增加相应的智能三辊闸，软件对新增设备进行设置即可。(3)脱机运行：智能三辊闸不仅可与计算机连网运行，而且还可以脱机工作。智能三辊闸根据系统下载的参数，自动判断指纹是否有效，决定是否开闸，并把开闸记录存于存储器中。(4)可随意配用智能读卡部分，采用光学原理控制转轴转动，对所接收的信号延时没有要求，转过后立即复位；断电落杆/手动落杆可选。(5)控制主办带有RS485通讯接口，可扩展成通过软件直接控制三辊闸工作，便于大型通道系统集中统一管理和控制。济南浩顺晶密专业一卡通产品生产销售商第4页共10页4、系统功能特点方便快捷：按指纹进出，一按而就。用授权的指纹，在智能三辊闸指纹读取器按一下，即可完成三辊闸开闸放行及收费记录工作，读取无方向性，读写时间0.1秒，方便快捷。安全保密：指纹录入器与指纹读写器之间通信，采用三重认证技术相互确认，数码技术、密钥算法，授权发行，即指纹仅能在本系统适用，安全保密。可靠性：指纹录入和读取，稳定可靠，自身具判断、思考能力。灵活性：系统可灵活设置进出管制人员权限、时间段控制、指纹的有效性及黑名单挂失、增加指纹等功能。简单性：安装容易、接线简单，软件全中文界面，操作方便。5、硬件介绍方案A、刷卡开闸智能读卡部分主要由：射频读卡器、控制器组成，主要起读取用户卡的信息，辨别卡的合法性，同时发出是否开闸的指令。入口选用HS-8801门禁控制器+HS-2610读卡器采用HS8801控制主机可控制单向或双向读卡通行，参数功能如下：可接2个读卡器（兼容HID、Motorola等各种品牌的标准Wiegand-26格式读卡器）可控制一个闸的进出控制二组电锁继电器及一组报警电平信号输出济南浩顺晶密专业一卡通产品生产销售商第5页共10页管理20000张有效卡，脱机存储100000条出入记录具有闸无故开启报警、开闸延时报警功能，脱机可存储100条报警记录可设16种时区、每个时区按周计划设置、每天最多可设四个时段RS485通讯，19200bps，最多可接64个控制器（128个可选）插拔式接线座，安装方便ASI-2610读卡器技术参数如下：传输距离长可达120米抗金属屏蔽和读卡器相互干扰能力强，性能稳定先进的防死机电路设计，防浪涌保护，防错接保护使用纯数字式进口射频基站芯片，无误码设计时尚外型设计多款款式和颜色选择无环氧树脂封装，易于散热，耐高温。智能卡智能IC卡的电气部分由天线和控制部分CPU组成（用PVC封装）。卡片的天线是只有几组绕线的线圈封装在卡片中，卡片内有一个高速（106KB波特率）的接口，16个控制单元读写器向卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷。在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一电容内储存，当所积累...
