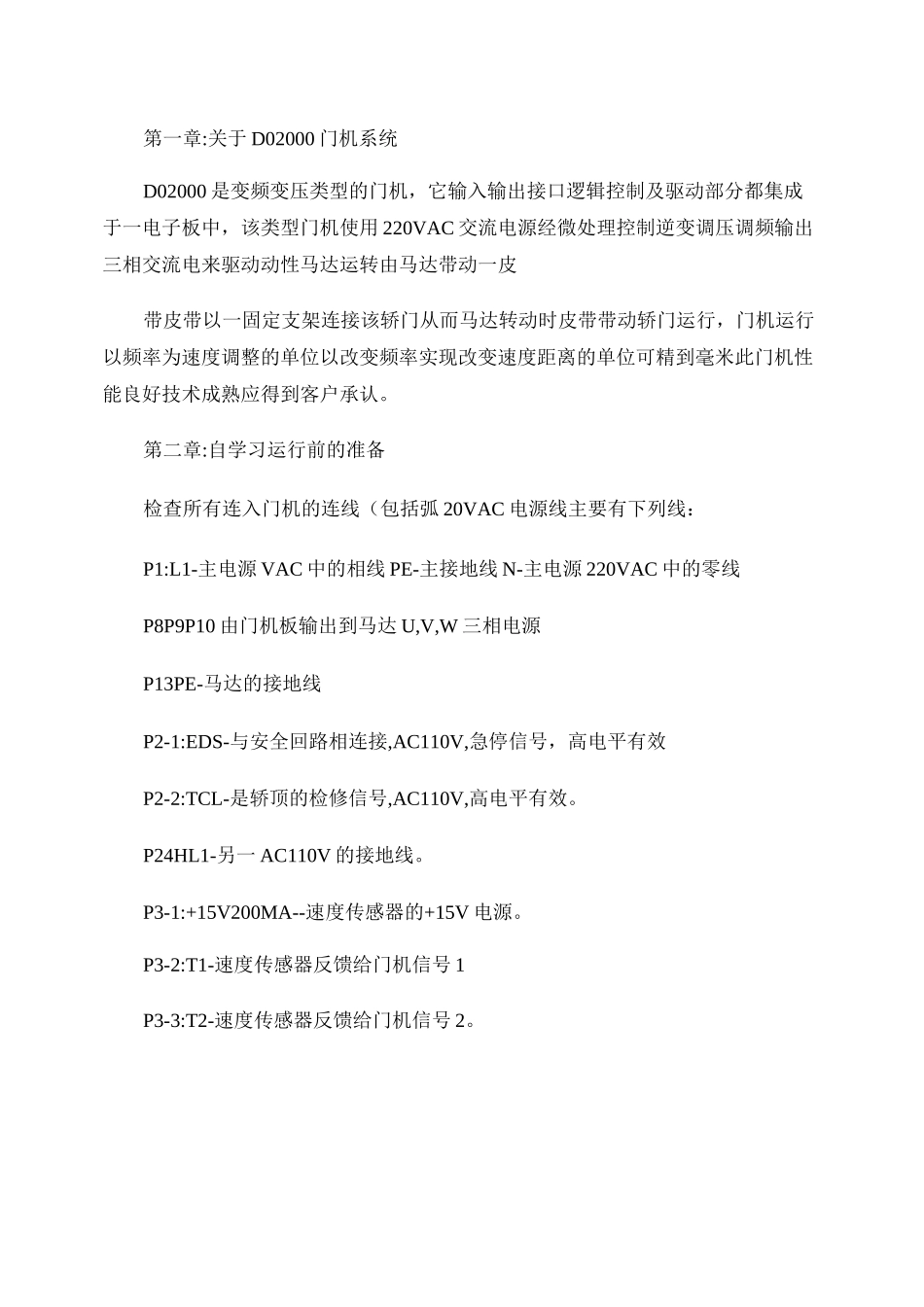

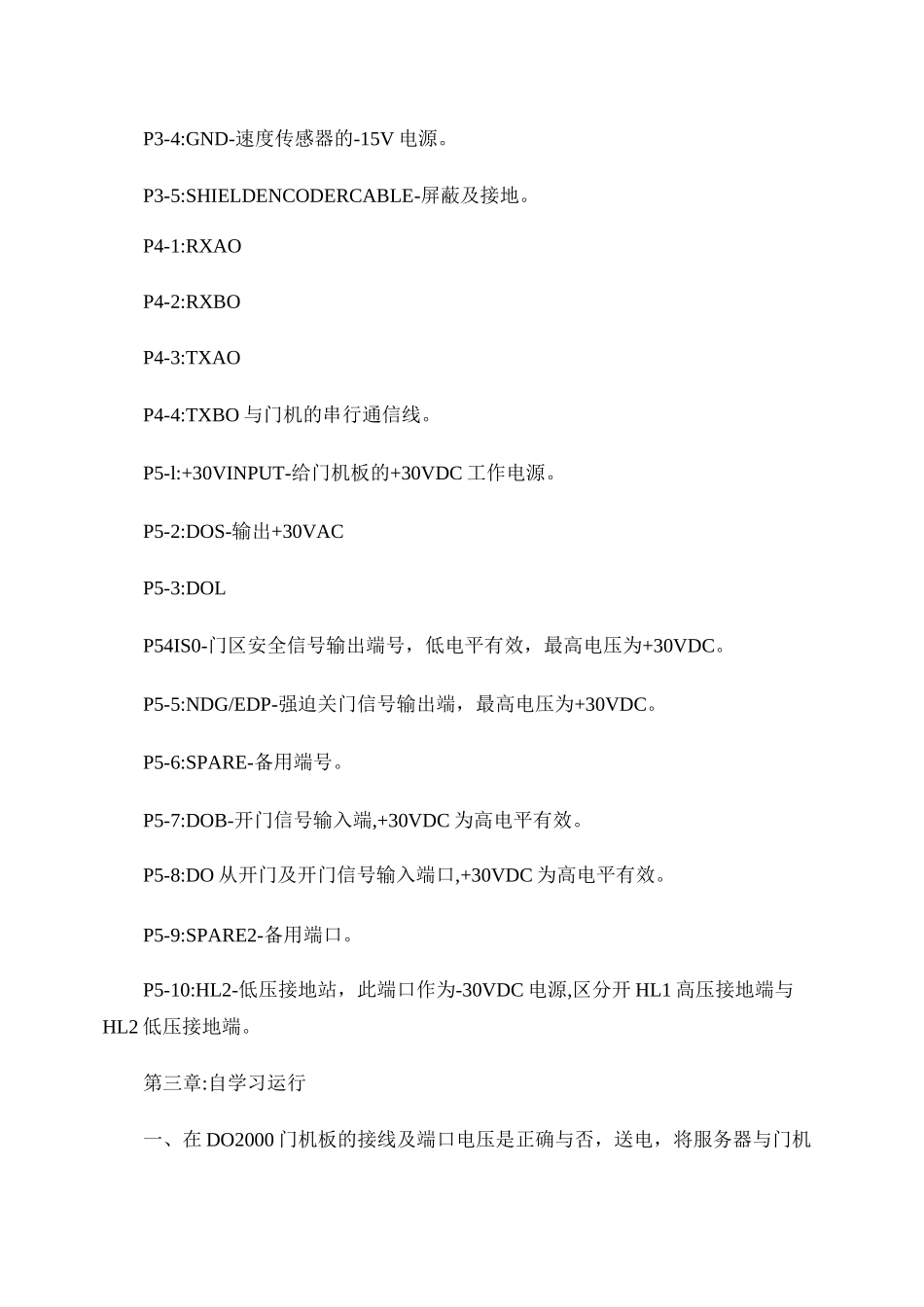

第一章:关于D02000门机系统D02000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。第二章:自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线主要有下列线：P1:L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线P8P9P10由门机板输出到马达U,V,W三相电源P13PE-马达的接地线P2-1:EDS-与安全回路相连接,AC110V,急停信号，高电平有效P2-2:TCL-是轿顶的检修信号,AC110V,高电平有效。P24HL1-另一AC110V的接地线。P3-1:+15V200MA--速度传感器的+15V电源。P3-2:T1-速度传感器反馈给门机信号1P3-3:T2-速度传感器反馈给门机信号2。P3-4:GND-速度传感器的-15V电源。P3-5:SHIELDENCODERCABLE-屏蔽及接地。P4-1:RXAOP4-2:RXBOP4-3:TXAOP4-4:TXBO与门机的串行通信线。P5-l:+30VINPUT-给门机板的+30VDC工作电源。P5-2:DOS-输出+30VACP5-3:DOLP54IS0-门区安全信号输出端号，低电平有效，最高电压为+30VDC。P5-5:NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。P5-6:SPARE-备用端号。P5-7:DOB-开门信号输入端,+30VDC为高电平有效。P5-8:DO从开门及开门信号输入端口,+30VDC为高电平有效。P5-9:SPARE2-备用端口。P5-10:HL2-低压接地站，此端口作为-30VDC电源,区分开HL1高压接地端与HL2低压接地端。第三章:自学习运行一、在DO2000门机板的接线及端口电压是正确与否，送电，将服务器与门机板上服务器接口连接。二、按服务器键“M1-3-3-1”显示SETUPROUTINEGOONWITHENTER,按“GOON”,显示:DEAFAULTPARAMETERYES=1NO=2步骤1:此步骤问门机板的EEPROM的参数是否按缺省来设置（即门机板EPROM内的原始参数，按T”以缺省设置参数,按规定2就以当前的系统参数设置，第一次自学习运行必须按1,否则可能自学习运行会因为参数不正确而不能完成,门机已经过自学习运行,因某故障或情况需从新进行自学习运行,参数保留时按“2”经选择后显示INTEF:XXXXXUSEGOON/ENTER步骤2:其中XXXXXX=DISCRETE-离散式通信方式,适用于200VFMCS210,220SERIAL-适用于VF,E311,E411HDD,MCS321,411等INTERFBOX-只适用于继电器式控制柜”XXXXXX“中显示的三项是门机与MC子系统的通信方式，如梯型为300VF应选SERIAL串行通信方式。用”GOON“”GOBACK“可选择，”蓝键+ENTER“确认显示ADDRESS:XXXXUSERGOON/ENTERXXXX=DCSS-1DCSS-2DCSS-3DCSS-4”XXXX“中显示的四项为当前门机系统的地址，”DCSS-1“为前门地址”DCSS-2”为后门地址，“DCSS-3”有双层轿厢时，上层副轿厢的前门,“DCSS-4”为后门，如只有一个门系统，先“DCSS-1”后按“蓝键+ENTER”确认，显示LINETERMINATORYES=1NO=2此项软件设置可代替旧处版本的DCSS门机电路板上的“S1”开关，新的DOSS2000电路板上已无“S1”开关，由此项参数代替，选“YES”按1键相当于将S1开关打到“关”位置，该电梯共有三套以上门系统，选NO。按2键相当于将S1开关打到“开”的位置，该电梯只有一套门系统。如只有一套门系统按服务器2键。步骤3:显示CONTROLLERTYPEUSEGOON/ENTER按“GOON”TYPE:MCS411USEGOON/ENTER按“GOON”OTHERC311。。7USEGOON/ENTER此步骤需选择电梯的种类,只有两种选择，一种是“MCS411”系列电梯类型。另一种是其它类型的“311”梯型,300VF梯应选“311”类型，用“GOON”,“GOBACK”“蓝键+ENTER”确定。步骤4:显示DOSSIGALYES=1NO=0此项参数设置为:1:时，在门正在开直到开门期间,门机板中的继电器3吸合。设置为0时,只有在已关闭,继电器3才会吸合。目前公司所有产品并无此项，可省缺省步骤5:显示CHKMOTERROTATNCLS=1OPEN=2NO=3在此步骤前自学习运行参数已设置完毕，进行检验马达方向，选择1为以关门方向检验马达运行方向，选择2为以开门方向，选择3为不检验马达，注意选择3时必须确定马达方向为正确，否则建设选择1或2进行检验马达方向。如当前门...
