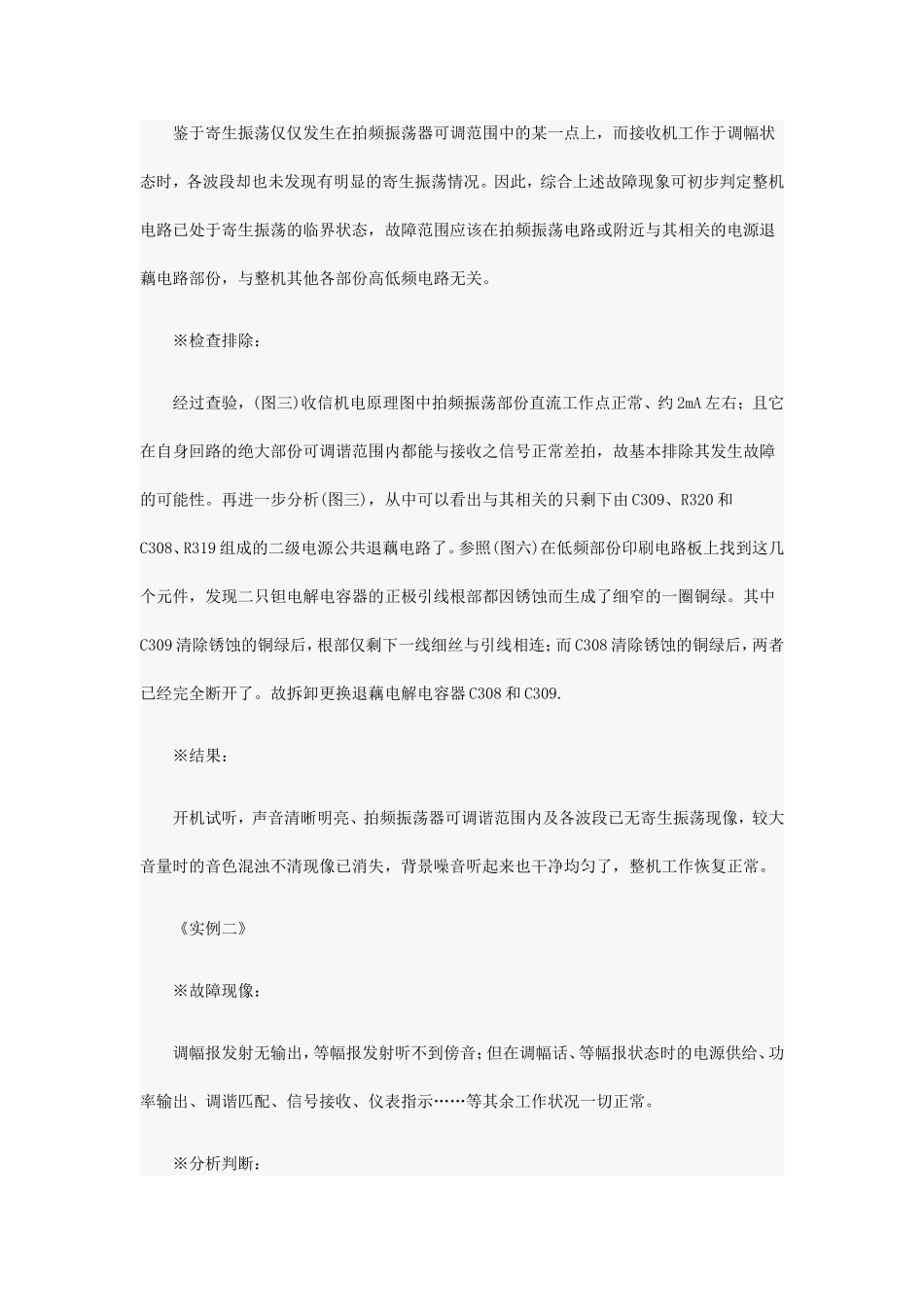

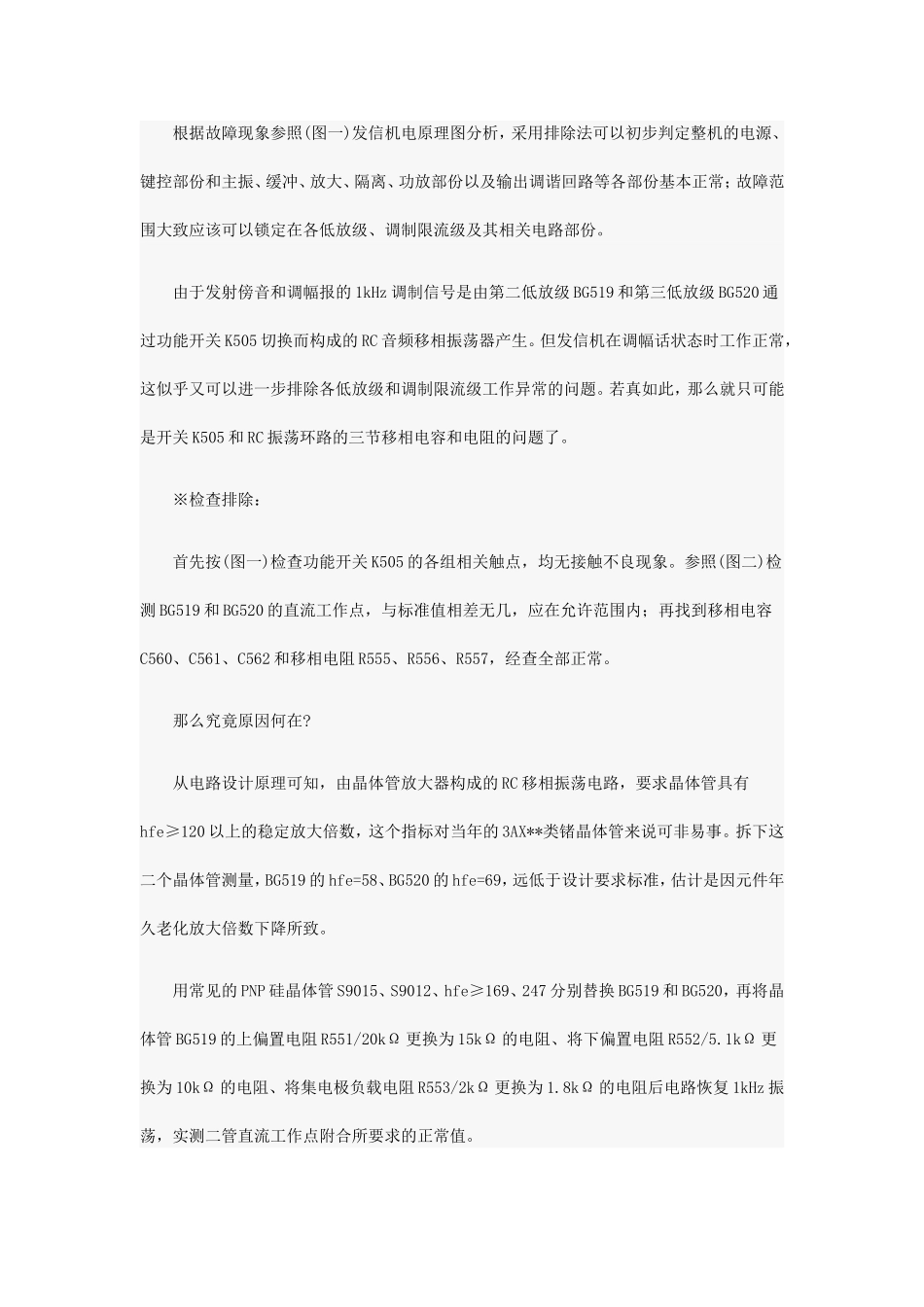

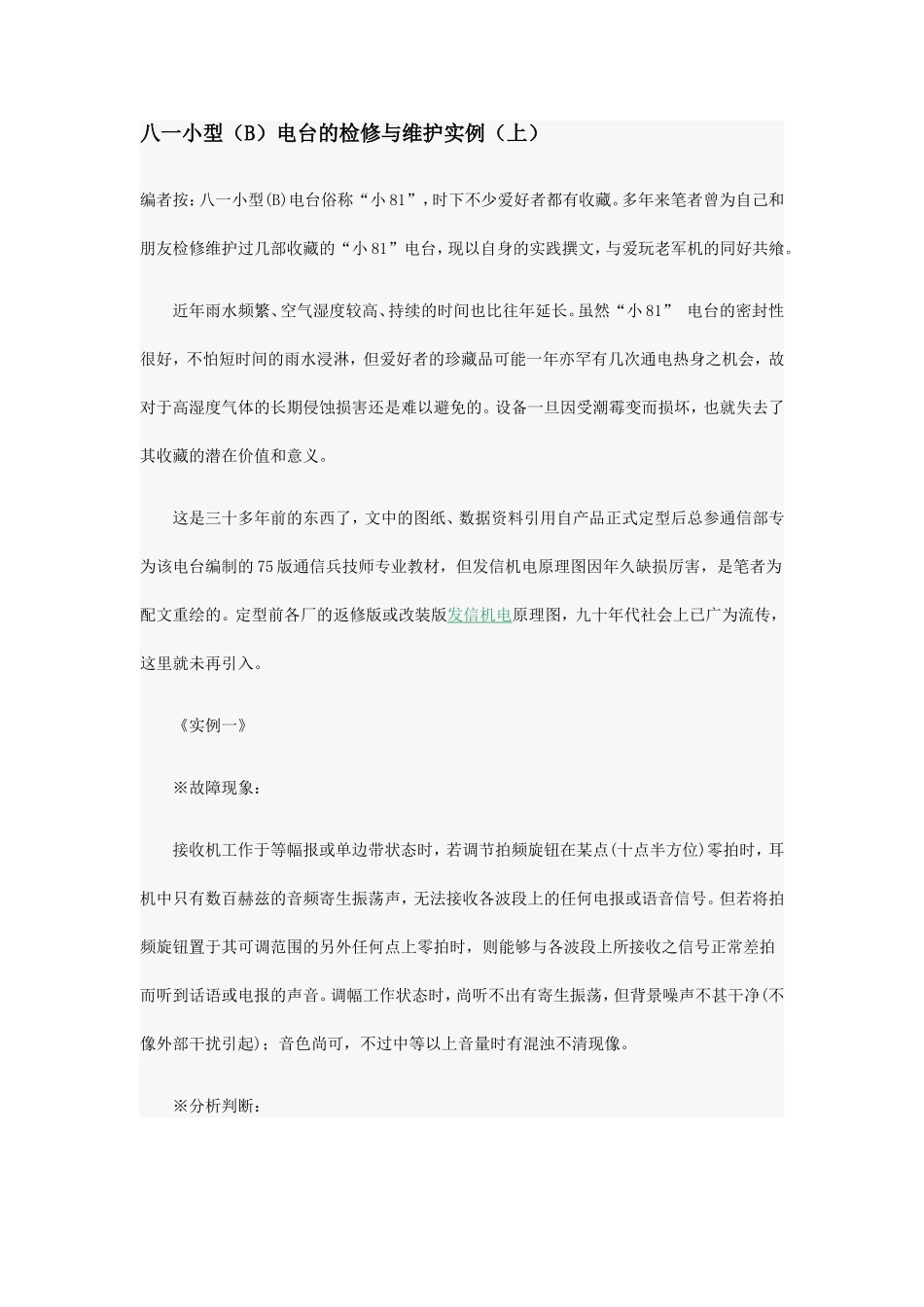

八一小型（B）电台的检修与维护实例（上）编者按：八一小型(B)电台俗称“小81”，时下不少爱好者都有收藏。多年来笔者曾为自己和朋友检修维护过几部收藏的“小81”电台，现以自身的实践撰文，与爱玩老军机的同好共飨。近年雨水频繁、空气湿度较高、持续的时间也比往年延长。虽然“小81”电台的密封性很好，不怕短时间的雨水浸淋，但爱好者的珍藏品可能一年亦罕有几次通电热身之机会，故对于高湿度气体的长期侵蚀损害还是难以避免的。设备一旦因受潮霉变而损坏，也就失去了其收藏的潜在价值和意义。这是三十多年前的东西了，文中的图纸、数据资料引用自产品正式定型后总参通信部专为该电台编制的75版通信兵技师专业教材，但发信机电原理图因年久缺损厉害，是笔者为配文重绘的。定型前各厂的返修版或改装版发信机电原理图，九十年代社会上已广为流传，这里就未再引入。《实例一》※故障现象：接收机工作于等幅报或单边带状态时，若调节拍频旋钮在某点(十点半方位)零拍时，耳机中只有数百赫兹的音频寄生振荡声，无法接收各波段上的任何电报或语音信号。但若将拍频旋钮置于其可调范围的另外任何点上零拍时，则能够与各波段上所接收之信号正常差拍而听到话语或电报的声音。调幅工作状态时，尚听不出有寄生振荡，但背景噪声不甚干净(不像外部干扰引起)；音色尚可，不过中等以上音量时有混浊不清现像。※分析判断：鉴于寄生振荡仅仅发生在拍频振荡器可调范围中的某一点上，而接收机工作于调幅状态时，各波段却也未发现有明显的寄生振荡情况。因此，综合上述故障现象可初步判定整机电路已处于寄生振荡的临界状态，故障范围应该在拍频振荡电路或附近与其相关的电源退藕电路部份，与整机其他各部份高低频电路无关。※检查排除：经过查验，(图三)收信机电原理图中拍频振荡部份直流工作点正常、约2mA左右；且它在自身回路的绝大部份可调谐范围内都能与接收之信号正常差拍，故基本排除其发生故障的可能性。再进一步分析(图三)，从中可以看出与其相关的只剩下由C309、R320和C308、R319组成的二级电源公共退藕电路了。参照(图六)在低频部份印刷电路板上找到这几个元件，发现二只钽电解电容器的正极引线根部都因锈蚀而生成了细窄的一圈铜绿。其中C309清除锈蚀的铜绿后，根部仅剩下一线细丝与引线相连；而C308清除锈蚀的铜绿后，两者已经完全断开了。故拆卸更换退藕电解电容器C308和C309.※结果：开机试听，声音清晰明亮、拍频振荡器可调谐范围内及各波段已无寄生振荡现像，较大音量时的音色混浊不清现像已消失，背景噪音听起来也干净均匀了，整机工作恢复正常。《实例二》※故障现像：调幅报发射无输出，等幅报发射听不到傍音；但在调幅话、等幅报状态时的电源供给、功率输出、调谐匹配、信号接收、仪表指示……等其余工作状况一切正常。※分析判断：根据故障现象参照(图一)发信机电原理图分析，采用排除法可以初步判定整机的电源、键控部份和主振、缓冲、放大、隔离、功放部份以及输出调谐回路等各部份基本正常；故障范围大致应该可以锁定在各低放级、调制限流级及其相关电路部份。由于发射傍音和调幅报的1kHz调制信号是由第二低放级BG519和第三低放级BG520通过功能开关K505切换而构成的RC音频移相振荡器产生。但发信机在调幅话状态时工作正常，这似乎又可以进一步排除各低放级和调制限流级工作异常的问题。若真如此，那么就只可能是开关K505和RC振荡环路的三节移相电容和电阻的问题了。※检查排除：首先按(图一)检查功能开关K505的各组相关触点，均无接触不良现象。参照(图二)检测BG519和BG520的直流工作点，与标准值相差无几，应在允许范围内；再找到移相电容C560、C561、C562和移相电阻R555、R556、R557，经查全部正常。那么究竟原因何在?从电路设计原理可知，由晶体管放大器构成的RC移相振荡电路，要求晶体管具有hfe≥120以上的稳定放大倍数，这个指标对当年的3AX**类锗晶体管来说可非易事。拆下这二个晶体管测量，BG519的hfe=58、BG520的hfe=69，远低于设计要求标准，估计是因元件年久老化放大倍数下降所致。用常见的PNP硅晶体管S9015、S9012、hfe≥169、247分别替换BG519和BG520，再将晶体管...
