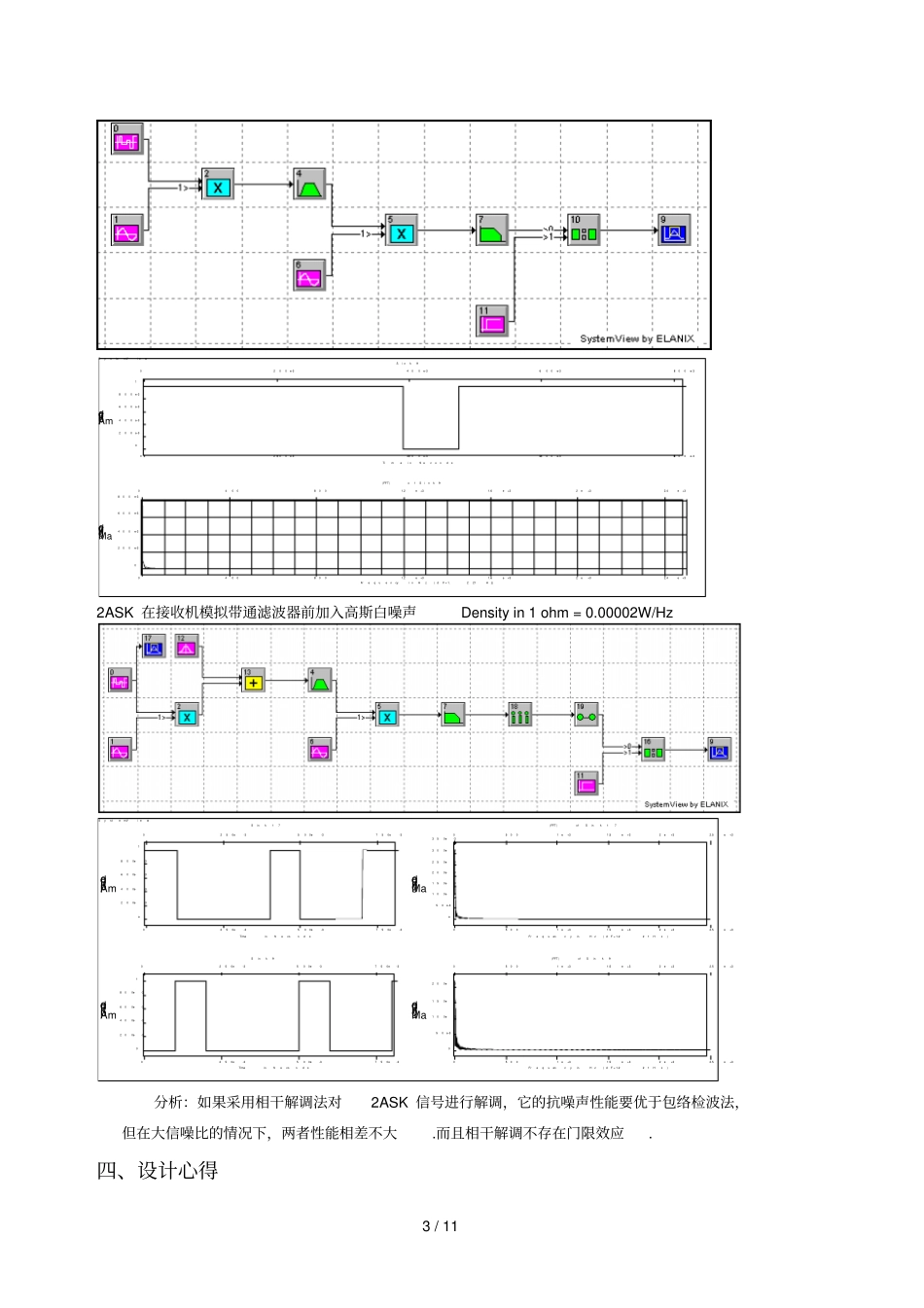

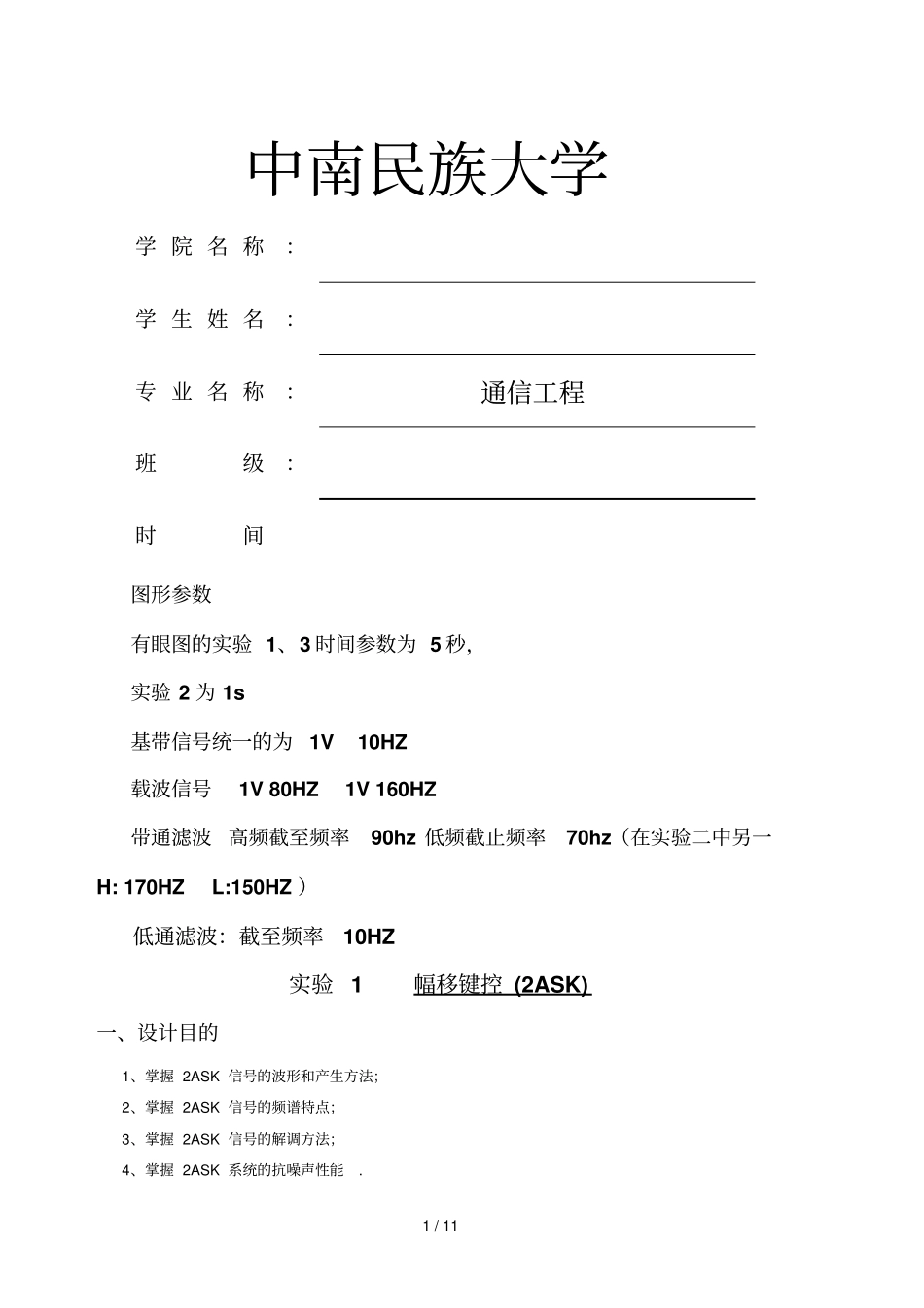

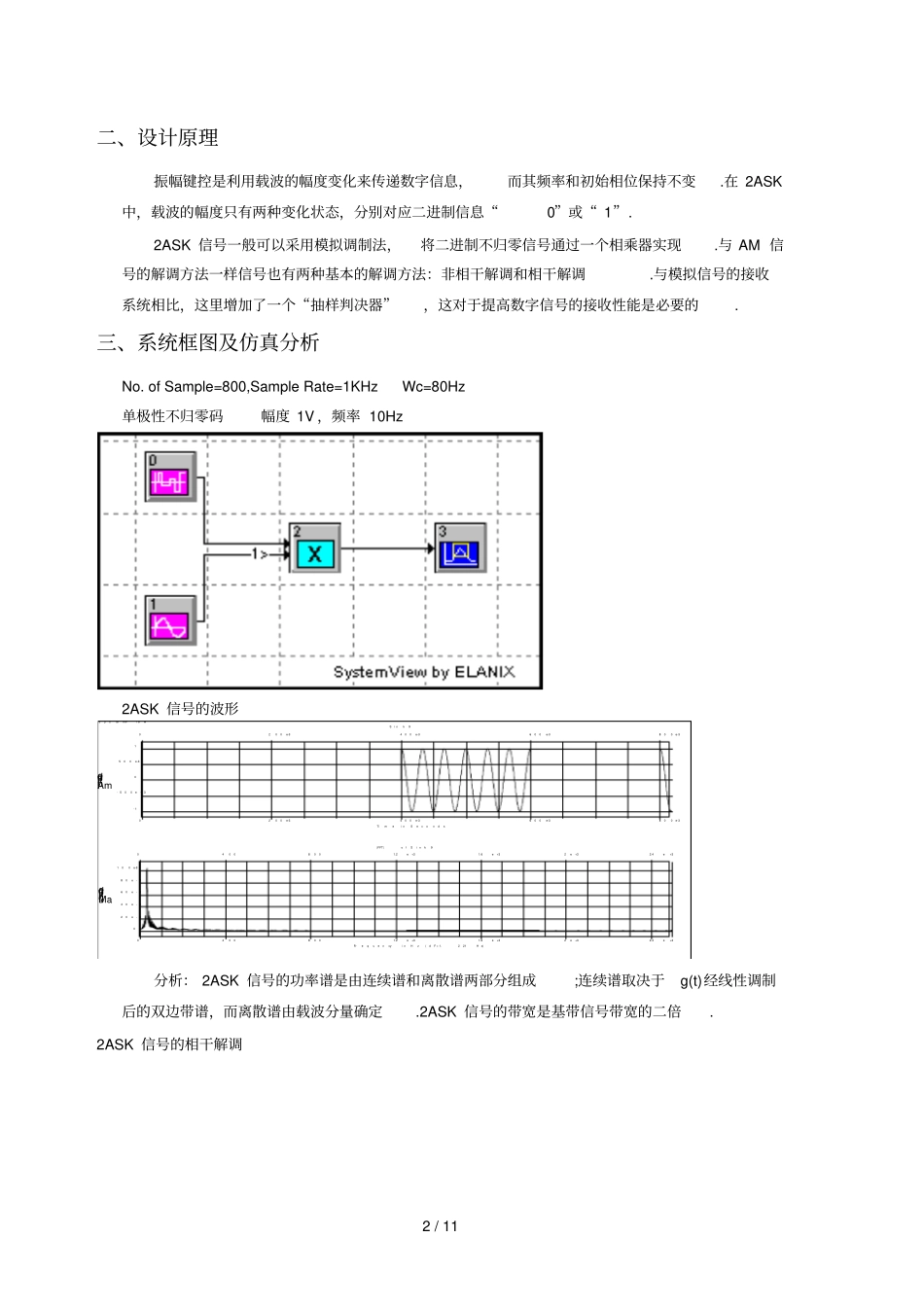

1/11中南民族大学学院名称：学生姓名：专业名称：通信工程班级：时间图形参数有眼图的实验1、3时间参数为5秒，实验2为1s基带信号统一的为1V10HZ载波信号1V80HZ1V160HZ带通滤波高频截至频率90hz低频截止频率70hz（在实验二中另一H:170HZL:150HZ）低通滤波：截至频率10HZ实验1幅移键控(2ASK)一、设计目的1、掌握2ASK信号的波形和产生方法；2、掌握2ASK信号的频谱特点；3、掌握2ASK信号的解调方法；4、掌握2ASK系统的抗噪声性能.2/11二、设计原理振幅键控是利用载波的幅度变化来传递数字信息，而其频率和初始相位保持不变.在2ASK中，载波的幅度只有两种变化状态，分别对应二进制信息“0”或“1”.2ASK信号一般可以采用模拟调制法，将二进制不归零信号通过一个相乘器实现.与AM信号的解调方法一样信号也有两种基本的解调方法：非相干解调和相干解调.与模拟信号的接收系统相比，这里增加了一个“抽样判决器”，这对于提高数字信号的接收性能是必要的.三、系统框图及仿真分析No.ofSample=800,SampleRate=1KHzWc=80Hz单极性不归零码幅度1V，频率10Hz2ASK信号的波形SystemView00200e-3200e-3400e-3400e-3600e-3600e-3800e-3800e-31500e-30-500e-3-1AmplitudeTimeinSecondsSink9004004008008001.2e+31.2e+31.6e+31.6e+32e+32e+32.4e+32.4e+3100e-380e-360e-340e-320e-30MagnitudeFrequencyinHz(dF=1.221Hz)|FFT|ofSink9分析：2ASK信号的功率谱是由连续谱和离散谱两部分组成;连续谱取决于g(t)经线性调制后的双边带谱，而离散谱由载波分量确定.2ASK信号的带宽是基带信号带宽的二倍.2ASK信号的相干解调3/11SystemView00200e-3200e-3400e-3400e-3600e-3600e-3800e-3800e-31800e-3600e-3400e-3200e-30AmplitudeTimeinSecondsSink9004004008008001.2e+31.2e+31.6e+31.6e+32e+32e+32.4e+32.4e+3800e-3600e-3400e-3200e-30MagnitudeFrequencyinHz(dF=1.221Hz)|FFT|ofSink92ASK在接收机模拟带通滤波器前加入高斯白噪声Densityin1ohm=0.00002W/HzSystemView00250e-3250e-3500e-3500e-3750e-3750e-31800e-3600e-3400e-3200e-30AmplitudeTimeinSecondsSink900250e-3250e-3500e-3500e-3750e-3750e-31800e-3600e-3400e-3200e-30AmplitudeTimeinSecondsSink17005005001e+31e+31.5e+31.5e+32e+32e+32.5e+32.5e+3350e-3300e-3250e-3200e-3150e-3100e-350e-30MagnitudeFrequencyinHz(dF=1.221Hz)|FFT|ofSink17005005001e+31e+31.5e+31.5e+32e+32e+32.5e+32.5e+3200e-3150e-3100e-350e-30MagnitudeFrequencyinHz(dF=1.221Hz)|FFT|ofSink9分析：如果采用相干解调法对2ASK信号进行解调，它的抗噪声性能要优于包络检波法，但在大信噪比的情况下，两者性能相差不大.而且相干解调不存在门限效应.四、设计心得4/11这次试验主要是完成对数字频带系统中2ASK信号的调制和解调.通过采用相干解调的方法对2ASK信号加噪前后解调信号的比较来判断2ASK调制方式的特点.2ASK调制方式的设备简单，频带利用率较高，但抗噪声性能差，并对信道特性变化敏感，不易使抽样判决器工作在最佳判决门限状态.五、报告用图形实验2频移键控(2FSK)5/11一、设计目的1、掌握2FSK信号的波形和产生方法；2、掌握2FSK信号的频谱特点；3、掌握2FSK信号的解调方法；4、掌握2FSK系统的抗噪声性能.二、设计原理频移键控是利用载波的频率变化来传递数字信息.在2FSK中，载波的频率随二进制基带信号在f1和f2两个频率点间变化，一个2FSK信号可以看成是两个不同载频的2ASK信号的叠加.采用键控法产生2FSK信号.2FSK信号的常用解调方法是非相干解调和相干解调.其解调原理是将2FSK信号分解为上下两路2ASK信号分别进行解调，然后进行判决.这里的抽样判决是直接比较两路信号抽样值的大小，可以不专门设置门限.判决规则应与调制规则相呼应，调制时若规定“1”符号对应载波频率f1，则在接收时上支路的样值较大，应判为“1”，反之则判为“0”.三、系统框图及仿真分析键控法，记录2FSK信号的波形和功率谱密度；单极性不归零码Rate=5Hz，Amp=0.5V，Offset=0.5V；载波IAmp=1V，Frep=80Hz，Phase=0°；载波IIAmp=1V，Frep=160Hz，Phase=0°6/11SystemView00200e-3200e-3400e-...
