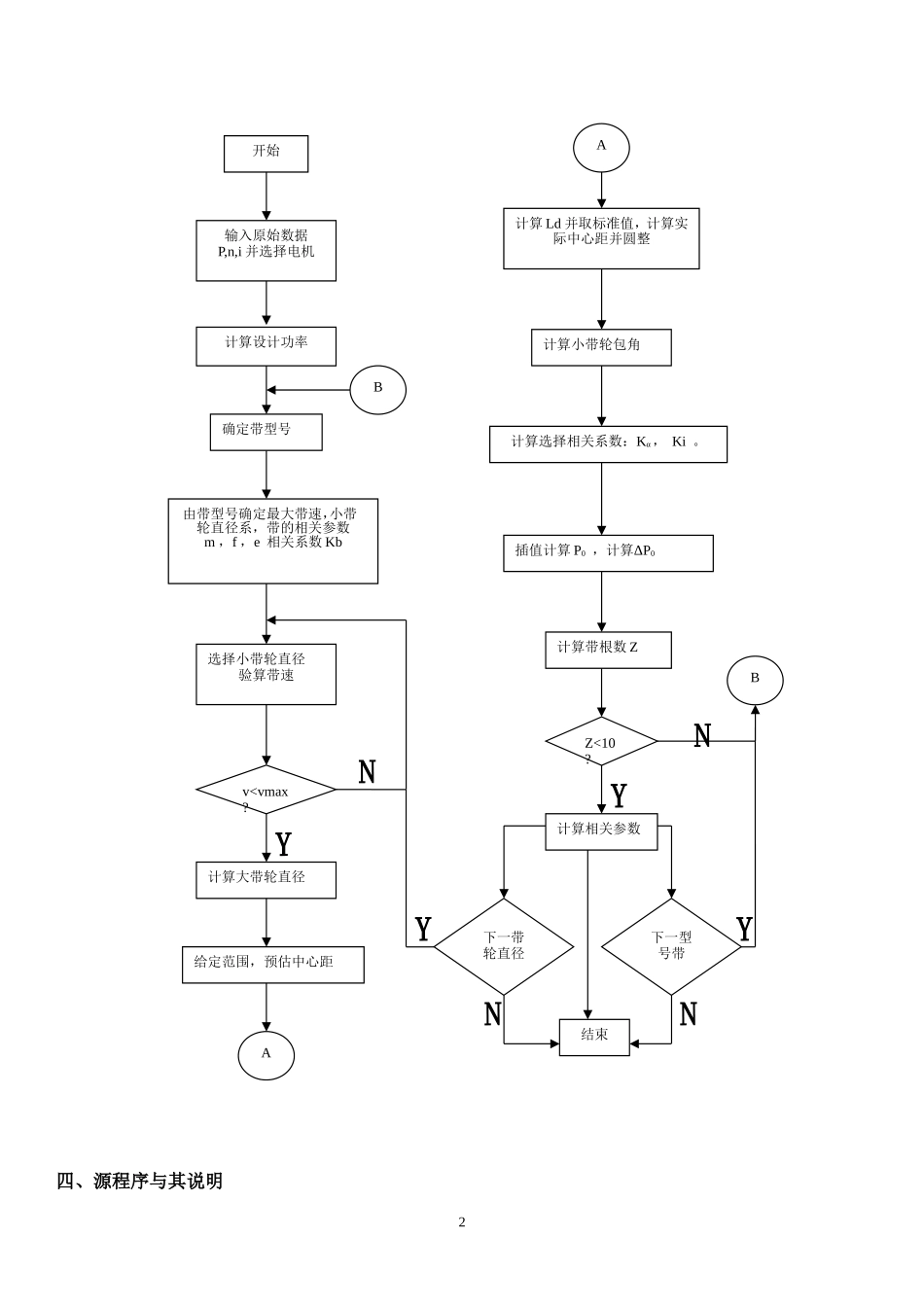

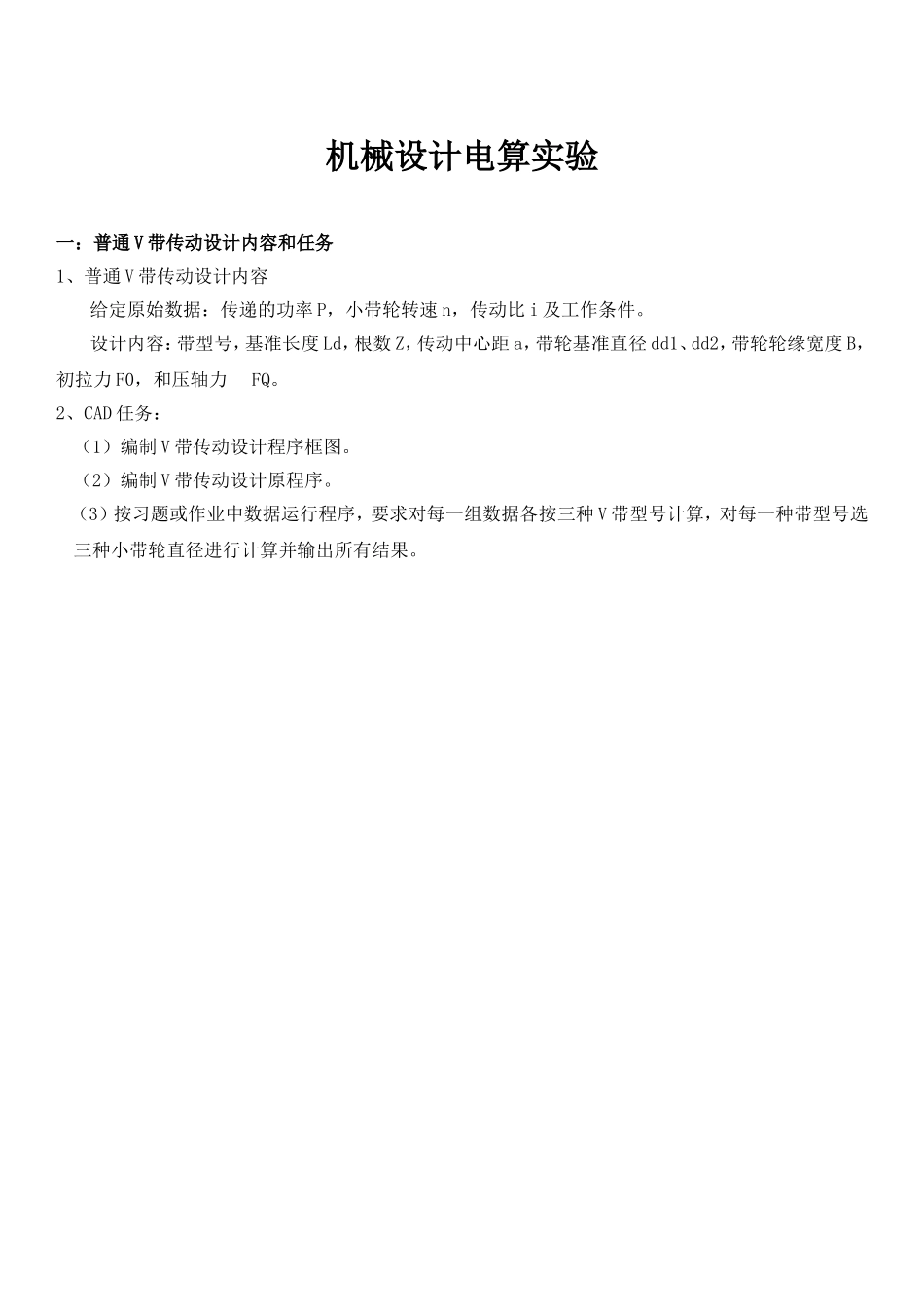

机械设计电算实验一:普通V带传动设计内容和任务1、普通V带传动设计内容给定原始数据:传递的功率P,小带轮转速n,传动比i及工作条件。设计内容:带型号,基准长度Ld,根数Z,传动中心距a,带轮基准直径dd1、dd2,带轮轮缘宽度B,初拉力F0,和压轴力FQ。2、CAD任务:(1)编制V带传动设计程序框图。(2)编制V带传动设计原程序。(3)按习题或作业中数据运行程序,要求对每一组数据各按三种V带型号计算,对每一种带型号选三种小带轮直径进行计算并输出所有结果。二、变量标识符序号名称代号程序符号单位1名义功率Ppkw2设计功率Pdpdkw3工作情况系数KAkka4小带轮转速n1nr/min5工作机载荷特性载荷类型6原动机类型原动机类型7工作年限a年b班8带型号V带带型9小带轮基准直径dd1dd1mm10大带论基准直径dd2dd2mm11带速vvm/s12最大带速vmaxvmaxm/s13预估中心距a0a0mm14基准长度Ldldmm15实际中心距aaamm16小带轮包角α1r度17V带根数Zz18基本额定功率P0pokw19功率增量ΔP0pp0kw20传动比系数Kiki21长度系数KLkl22包角系数Kαka23弯曲影响系数Kbkb24初拉力F0f0N25压轴力QfqN26轮缘宽度Bbbmm三、程序框图1四、源程序与其说明开始输入原始数据P,n,i并选择电机计算设计功率由带型号确定最大带速,小带轮直径系,带的相关参数m,f,e相关系数Kb确定带型号选择小带轮直径验算带速v=600r/min的内燃机')disp('II类原动机包括交流电动机(双笼型、滑环式、单相、大转差率),');disp('直流电动机(复激、串激),单缸发动机,n<=600r/min的内燃机')d1=input('请选择原动机的类型,输入1或2。请输入:');disp('载荷类型:');disp('1、载荷平稳;2、载荷变动小;3、载荷变动较大;4、载荷变动很大。');e1=input('请选择载荷类型请输入:');c=[37103880;2.29402860;39603880;49603880];ifp==3&&n==710d=38;e=80;disp('根据您的数据为您选择的电动机为Y132M-8');elseifp==2.2&&n==940d=28;e=60;disp('根据您的数据为您选择的电动机为Y112M-6');3elseifp==3&&n==960d=38;e=80;disp('根据您的数据为您选择的电动机为Y132S-6');elseifp==4&&n==960d=38;e=80;disp('根据您的数据为您选择的电动机为Y132M1-8');elsedisp('欢迎继续使用本程序');endka2=[1.01.11.2;1.11.21.3;1.21.31.4;1.31.41.5];ka3=[1.11.21.3;1.21.31.4;1.41.51.6;1.51.61.8];ifd1<=1k=ka2;elsek=ka3;endifka1>=1kka=1.1*k(e1,b);elsekka=k(e1,b);endpd=kka*p;t2=1;whilet2==1z=10;whilez>=10disp('V带带型:1、Z型:dd1min=50mm;2、A型:dd1min=75mm;3、B型:dd1min=125mm');x=input('请输入(1、2、3)来选择带型。请选择:');x1=[0.2460.4490.794;7.4419.0250.6;0.4410.7651.31;0.29250.77251.9875];k1=x1(1,x);k2=x1(2,x);k3=(10^(-4))*x1(3,x);4kb=10^(-3)*x1(4,x);vmax=25;disp('优选带轮直径系列:505663718090100')disp('112125140150160180200')disp('224250280315355400425')disp(...
