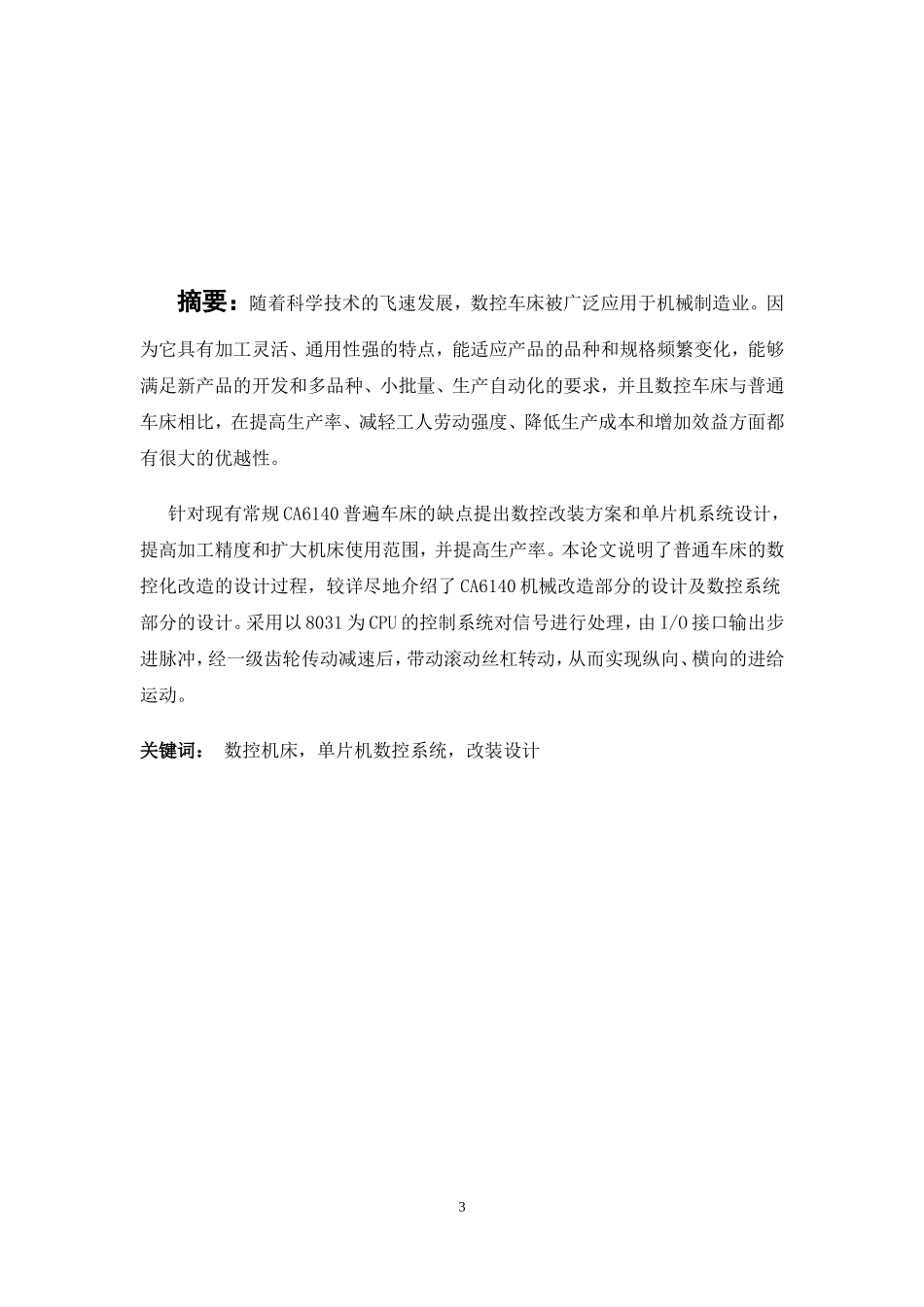

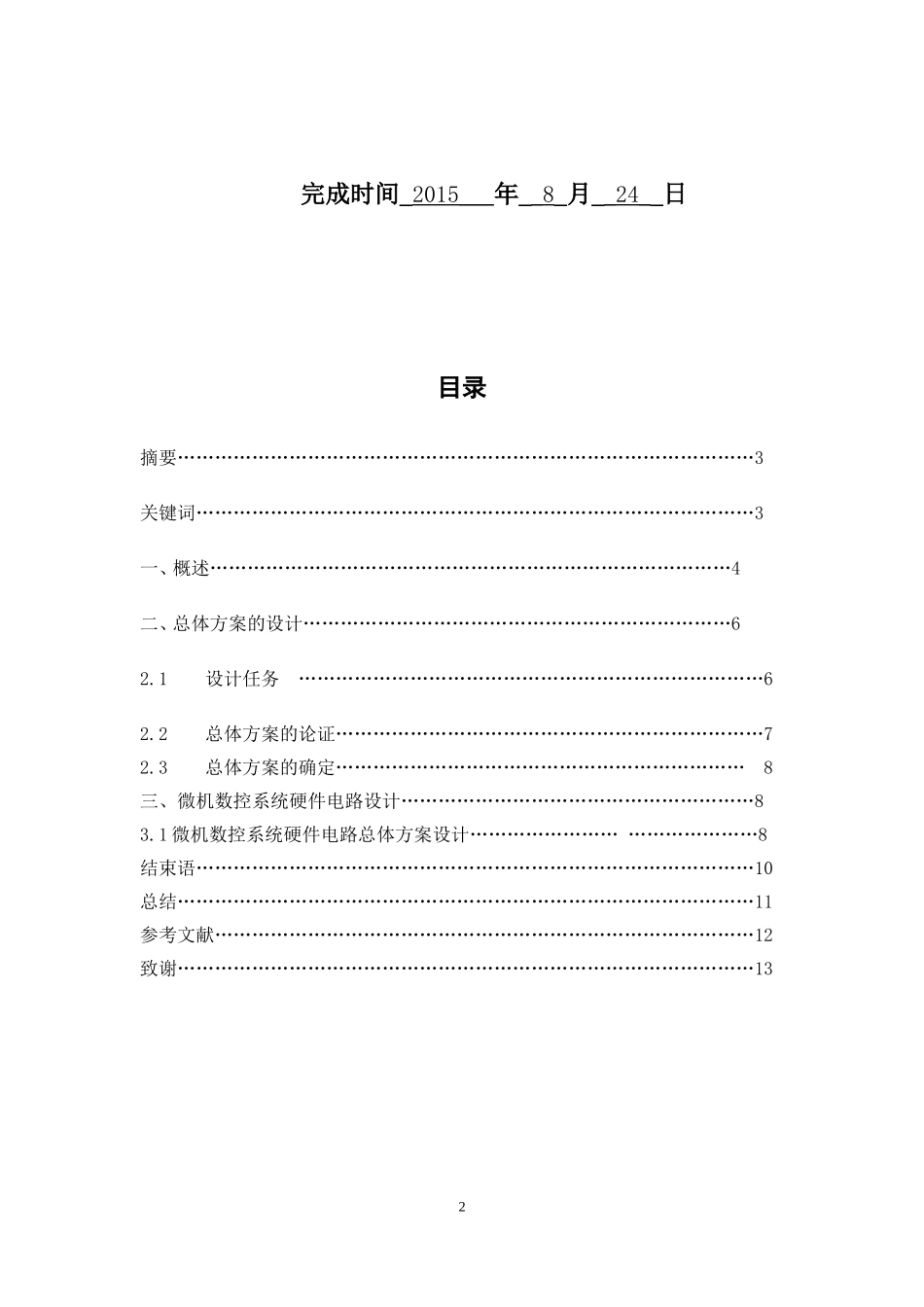

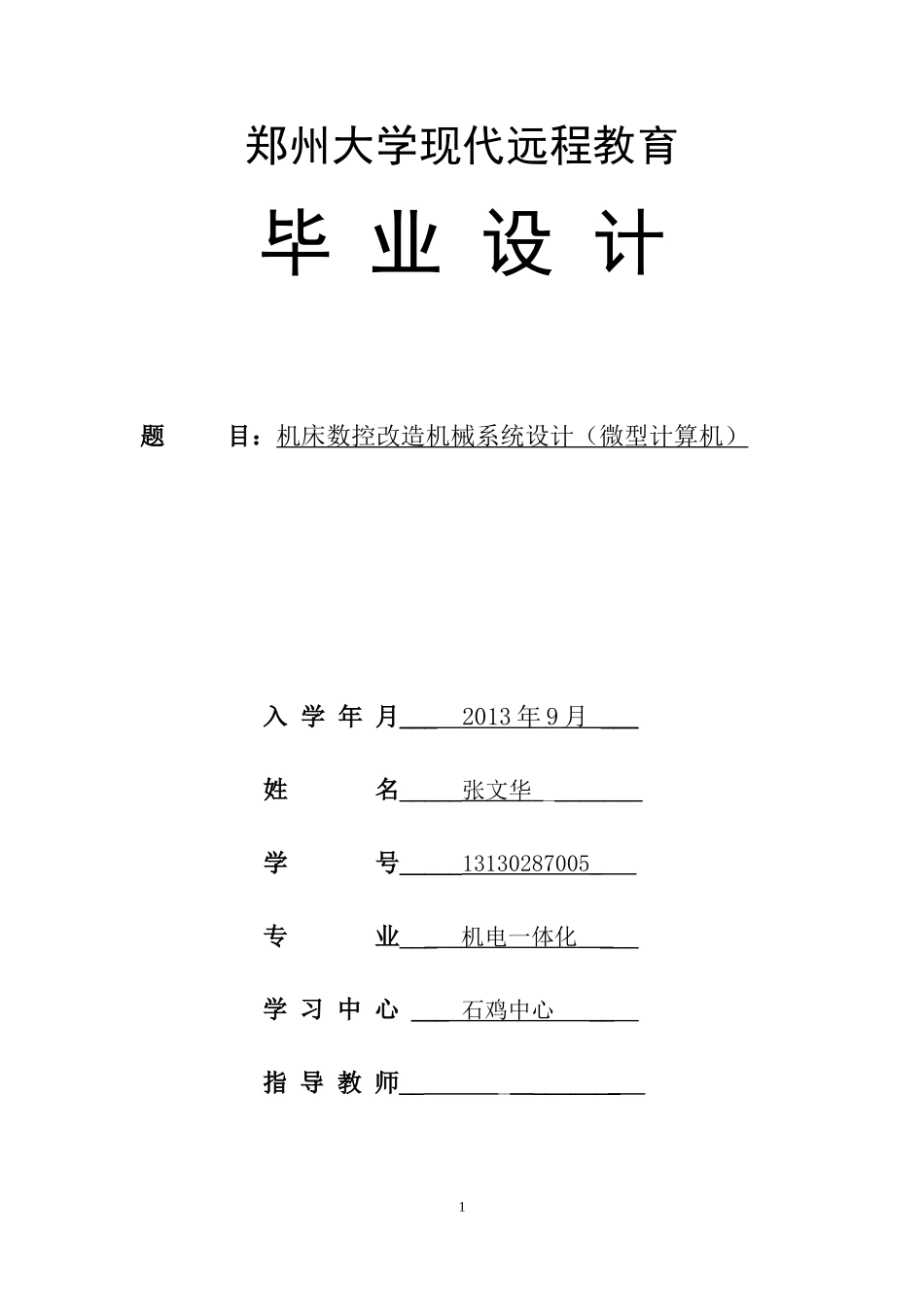

郑州大学现代远程教育毕业设计题目：机床数控改造机械系统设计（微型计算机）入学年月___2013年9月____姓名_____张文华_________学号_____13130287005_专业____机电一体化_____学习中心___石鸡中心__指导教师____________1完成时间_2015___年__8_月__24__日目录摘要…………………………………………………………………………………3关键词………………………………………………………………………………3一、概述…………………………………………………………………………4二、总体方案的设计……………………………………………………………62.1设计任务…………………………………………………………………62.2总体方案的论证……………………………………………………………72.3总体方案的确定…………………………………………………………8三、微机数控系统硬件电路设计…………………………………………………83.1微机数控系统硬件电路总体方案设计………………………………………8结束语………………………………………………………………………………10总结…………………………………………………………………………………11参考文献……………………………………………………………………………12致谢…………………………………………………………………………………132摘要：随着科学技术的飞速发展，数控车床被广泛应用于机械制造业。因为它具有加工灵活、通用性强的特点，能适应产品的品种和规格频繁变化，能够满足新产品的开发和多品种、小批量、生产自动化的要求，并且数控车床与普通车床相比，在提高生产率、减轻工人劳动强度、降低生产成本和增加效益方面都有很大的优越性。针对现有常规CA6140普遍车床的缺点提出数控改装方案和单片机系统设计，提高加工精度和扩大机床使用范围，并提高生产率。本论文说明了普通车床的数控化改造的设计过程，较详尽地介绍了CA6140机械改造部分的设计及数控系统部分的设计。采用以8031为CPU的控制系统对信号进行处理，由I/O接口输出步进脉冲，经一级齿轮传动减速后，带动滚动丝杠转动，从而实现纵向、横向的进给运动。关键词：数控机床，单片机数控系统，改装设计3一、概述1.1课题背景企业要在激烈的市场竞争中获得生存、得到发展，它必须在最短的时间内以优异的质量、低廉的成本，制造出合乎市场需要的、性能合适的产品,而产品质量的优劣，制造周期的快慢，生产成本的高低，又往往受工厂现有加工设备的直接影响。目前，采用先进的数控机床，已成为我国制造技术发展的总趋势。在我国现有的机床中有一部分仍采用传统的继电器-接触器控制方式，这些机床触点多、线路复杂，使用多年后故障多、维修量大、维护不便、可靠性差，严重影响了正常的生产。还有一些旧机床虽然还能正常工作，但其精度、效率、自动化程度已不能满足当前生产要求。因此拥有先进的数控机床已经成为满足企业新生产工艺、提高经济效益的最根本需求。1.2数控机床的发展简史1948年，美国帕森斯公司接受美国空军委托，研制飞机螺旋桨叶片轮廓样板的加工设备。由于样板形状复杂多样，精度要求高，一般加工设备难以适应，于是提出计算机控制机床的设想。1949年，该公司在美国麻省理工学院（MIT）伺服机构研究室的协助下，开始数控机床研究，并于1952年试制成功第一台由大型立式仿形铣床改装而成的三坐标数控铣床，不久即开始正式生产，于1957年正式投入使用。这是制造技术发展过程中的一个重大突破，标志着制造领域中数控加工时代的开始。数控加工是现代制造技术的基础，这一发明对于制造行业而言，具有划时代的意义和深远的影响。世界上主要工业发达国家都十分重视数控加工技术的研究和发展。当时的数控装置采用电子管元件，体积庞大，价格昂贵，只在航空工业等少数有特殊需要的部门用来加工复杂型面零件；1959年，制成了晶体管元件和印刷电路板，使数控装置进入了第二代，体积缩小，成本有所下降；1960年以后，较为简单和经济的点位控制数控钻床，和直线控制数控铣床得到较快发展，使数控机床在机械制造业各部门逐步获得推广。我国于1958年开始研制数控机床，成功试...
