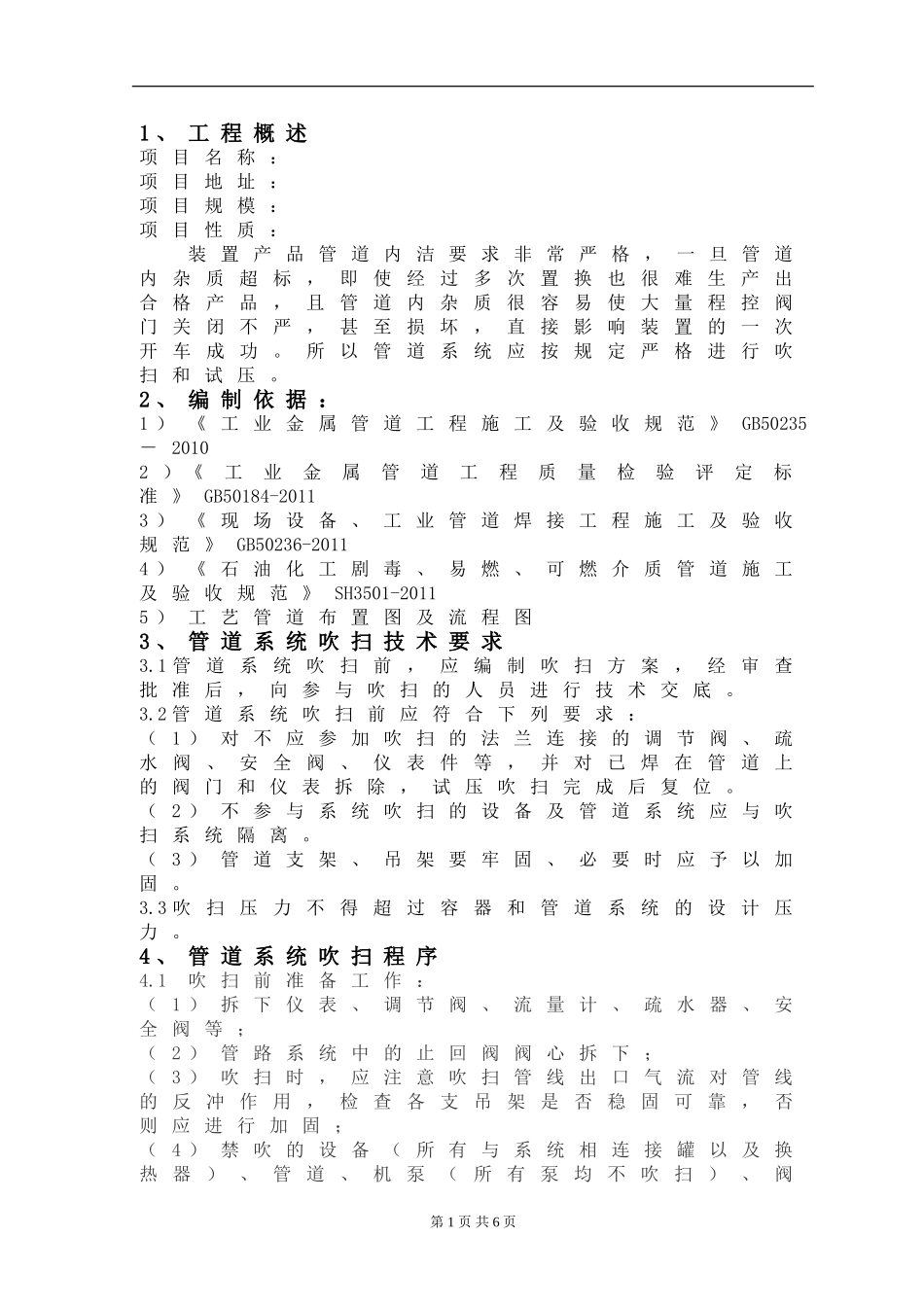

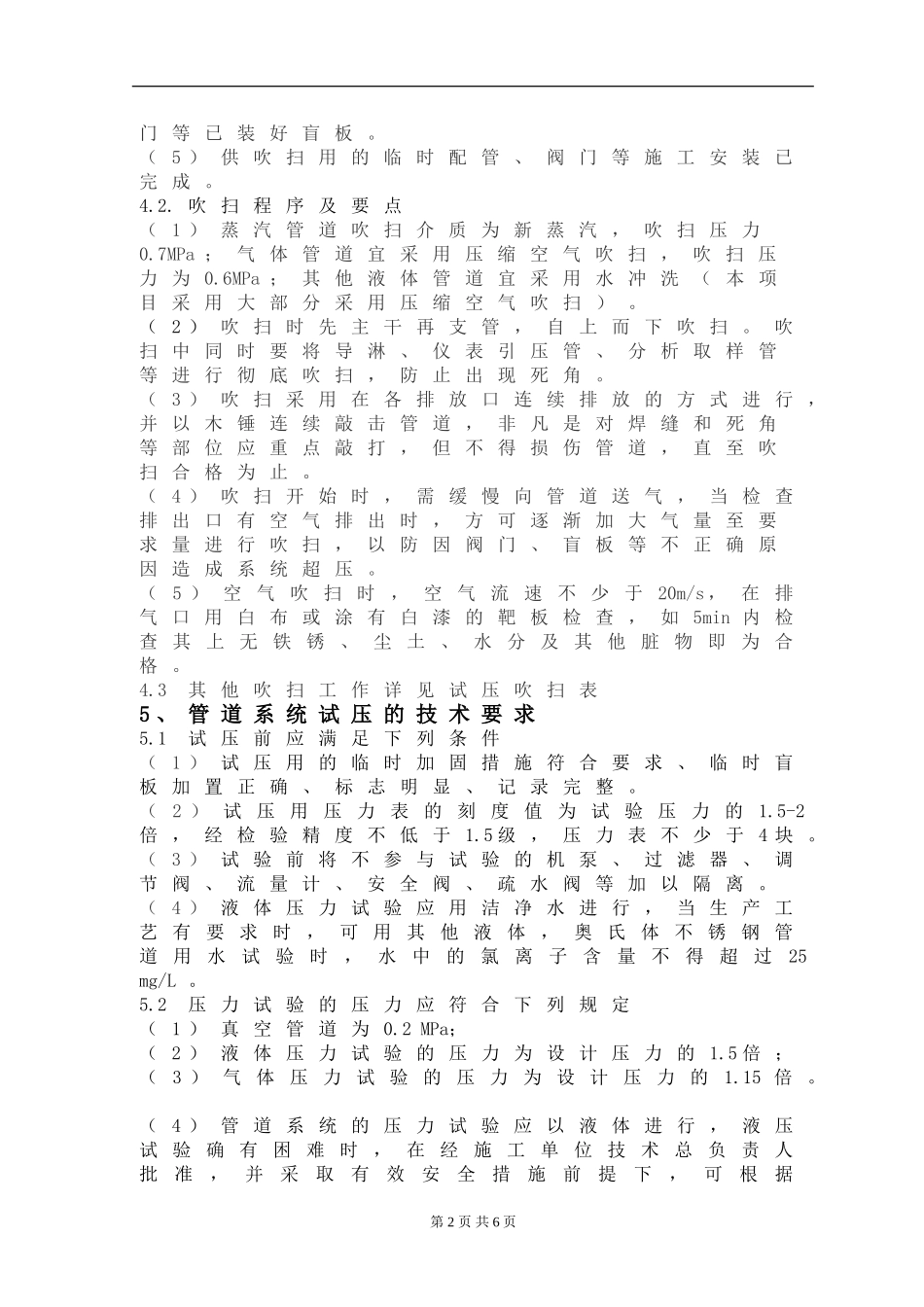

管道吹扫试压方案编制：审核：审定：2016年10月1日1、工程概述项目名称：项目地址：项目规模：项目性质：装置产品管道内洁要求非常严格，一旦管道内杂质超标，即使经过多次置换也很难生产出合格产品，且管道内杂质很容易使大量程控阀门关闭不严，甚至损坏，直接影响装置的一次开车成功。所以管道系统应按规定严格进行吹扫和试压。2、编制依据：1）《工业金属管道工程施工及验收规范》GB50235－20102）《工业金属管道工程质量检验评定标准》GB50184-20113）《现场设备、工业管道焊接工程施工及验收规范》GB50236-20114）《石油化工剧毒、易燃、可燃介质管道施工及验收规范》SH3501-20115）工艺管道布置图及流程图3、管道系统吹扫技术要求3.1管道系统吹扫前，应编制吹扫方案，经审查批准后，向参与吹扫的人员进行技术交底。3.2管道系统吹扫前应符合下列要求：（1）对不应参加吹扫的法兰连接的调节阀、疏水阀、安全阀、仪表件等，并对已焊在管道上的阀门和仪表拆除，试压吹扫完成后复位。（2）不参与系统吹扫的设备及管道系统应与吹扫系统隔离。（3）管道支架、吊架要牢固、必要时应予以加固。3.3吹扫压力不得超过容器和管道系统的设计压力。4、管道系统吹扫程序4.1吹扫前准备工作：（1）拆下仪表、调节阀、流量计、疏水器、安全阀等；（2）管路系统中的止回阀阀心拆下；（3）吹扫时，应注意吹扫管线出口气流对管线的反冲作用，检查各支吊架是否稳固可靠，否则应进行加固；（4）禁吹的设备（所有与系统相连接罐以及换热器）、管道、机泵（所有泵均不吹扫）、阀第1页共6页门等已装好盲板。（5）供吹扫用的临时配管、阀门等施工安装已完成。4.2.吹扫程序及要点（1）蒸汽管道吹扫介质为新蒸汽，吹扫压力0.7MPa；气体管道宜采用压缩空气吹扫，吹扫压力为0.6MPa；其他液体管道宜采用水冲洗（本项目采用大部分采用压缩空气吹扫）。（2）吹扫时先主干再支管，自上而下吹扫。吹扫中同时要将导淋、仪表引压管、分析取样管等进行彻底吹扫，防止出现死角。（3）吹扫采用在各排放口连续排放的方式进行，并以木锤连续敲击管道，非凡是对焊缝和死角等部位应重点敲打，但不得损伤管道，直至吹扫合格为止。（4）吹扫开始时，需缓慢向管道送气，当检查排出口有空气排出时，方可逐渐加大气量至要求量进行吹扫，以防因阀门、盲板等不正确原因造成系统超压。（5）空气吹扫时，空气流速不少于20m/s，在排气口用白布或涂有白漆的靶板检查，如5min内检查其上无铁锈、尘土、水分及其他脏物即为合格。4.3其他吹扫工作详见试压吹扫表5、管道系统试压的技术要求5.1试压前应满足下列条件（1）试压用的临时加固措施符合要求、临时盲板加置正确、标志明显、记录完整。（2）试压用压力表的刻度值为试验压力的1.5-2倍，经检验精度不低于1.5级，压力表不少于4块。（3）试验前将不参与试验的机泵、过滤器、调节阀、流量计、安全阀、疏水阀等加以隔离。（4）液体压力试验应用洁净水进行，当生产工艺有要求时，可用其他液体，奥氏体不锈钢管道用水试验时，水中的氯离子含量不得超过25mg/L。5.2压力试验的压力应符合下列规定（1）真空管道为0.2MPa；（2）液体压力试验的压力为设计压力的1.5倍；（3）气体压力试验的压力为设计压力的1.15倍。（4）管道系统的压力试验应以液体进行，液压试验确有困难时，在经施工单位技术总负责人批准，并采取有效安全措施前提下，可根据第2页共6页GB50235-2011中8.6.5规定用气压试验代替。5.3管道压力试验时，试验温度、应力值应符合下列规定：（1）当设计温度高于试验温度时，管道的试验压力应按公式（1）核算：Pt=KP0[Ó]1/[Ó]2（1）式中:K--系数,液体压力试验取1.5,气体压力试验取1.15。Pt--试验压力，MPaP0--设计压力，MPa[Ó]1--试验温度下材料的许用应力，MPa[Ó]2--设计温度下材料的许用应力，MPa（2）液体压力试验时的应力值，不得超过试验温度下材料屈服点的90%；（3）气体压力试验时的应力值，不得超过试验温度下材料屈服点的80%。6、管道试压的施工程序6.1具体试验步骤：a、在管线两端添加盲板，在管线U型最低点装排尽、倒U型最高点安装放空。b、如上图所示，在盲板处进水口、排...
