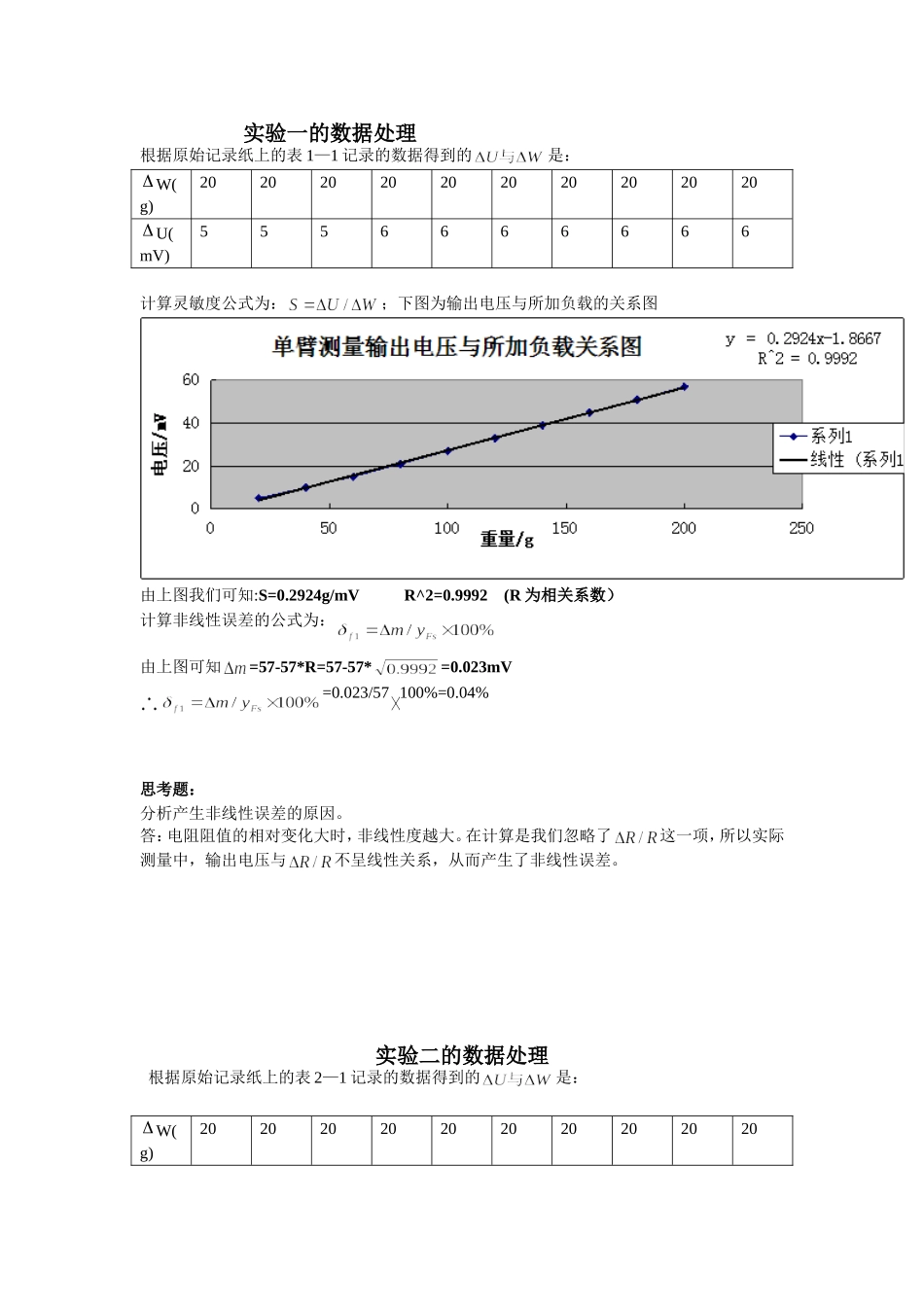

实验一的数据处理根据原始记录纸上的表1—1记录的数据得到的是：W(g)20202020202020202020U(mV)5556666666计算灵敏度公式为：；下图为输出电压与所加负载的关系图由上图我们可知:S=0.2924g/mVR^2=0.9992(R为相关系数）计算非线性误差的公式为：由上图可知=57-57*R=57-57*=0.023mV=0.023/57100%=0.04%思考题：分析产生非线性误差的原因。答：电阻阻值的相对变化大时，非线性度越大。在计算是我们忽略了这一项，所以实际测量中，输出电压与不呈线性关系，从而产生了非线性误差。实验二的数据处理根据原始记录纸上的表2—1记录的数据得到的是：W(g)20202020202020202020U(mV)22232323242323232324计算灵敏度公式为：；下图为输出电压与所加负载的关系图由上图我们可知:S=0.5936g/mV计算非线性误差的公式为：由上图可知=0.01mV=0.01/119100%=0.008%由此可见使用板桥测量电路几乎不存在非线性误差思考题：分析为什么半桥的输出灵敏度比单臂时高了一倍，而非线性误差也得到了改变？答：差动电桥安装了两个工作应变片，一个受拉应变，一个受压应变，所以通过计算与分析可知，在相同条件下，差动电桥电压灵敏度是单臂工作室的两倍，同时还具有温度补偿作用，输出电压与呈线性关系，股也大大改善了非线性误差。实验三的数据处理根据原始记录纸上的表3—1记录的数据得到的是：W(g)20202020202020202020U(mV)12121211131211121212计算灵敏度公式为：；下图为输出电压与所加负载的关系图由上图我们可知:S=1.1600g/mV计算非线性误差的公式为：由上图可知=0=0/200100%=0由此可见使用全桥测量电路不存在非线性误差思考题：比较单臂、半桥、全桥输出时的灵敏度和非线性度，并从理论上加以分析比较，得出相应结论。答：灵敏度的比较是：单臂<半桥<全桥,非线性度的比较是：单臂>半桥>全桥,单臂工作时接入了一片应变片，半桥工作时接入了两片应变片，而全桥工作时接入了四片应变片，这就是他，它们工作时灵敏度和非线性度不同的根本原因，经计算与分析它们的测量电路，便得到以上结论。实验四的数据处理根据原始记录纸上的表4—1记录的数据得到的是：W(g)20202020202020202020U(mV)19202021192119212020计算灵敏度公式为：；下图为输出电压与所加负载的关系图：由上图我们可知:S=1.0058g/mV其误差为：1.1333(mV)计算非线性误差的公式为：由上图可知=0=0思考题：分析什么因素会导致电子秤的非线性误差增大，怎么消除，若要增加输出灵敏度，应采取哪些措施？答：环境因素和实验器材的校正不准会导致非线性误差增大，通过多次校正，通过调节变位器可以减小甚至是消除误差，若要增加输出灵敏度可以增加相形放大电路。实验五数据处理根据原始记录纸上的表5—1记录的数据得到的Vop-p—X曲线如下：分别作出量程为1mm和3mm灵敏度和非线性误差：（这段的位移范围是：1.627mm—3.627mm；输出电压范围是：2800mV—1900mV）由上图可知：计算非线性误差的公式为：2.6（这段的位移范围是：7.127mm—13.127mm；输出电压范围是：240mV—3500mV）由上图可知：计算非线性误差的公式为：7mV0.2%思考题：1、用差动变压器测量较高频率的振幅，例如1KHZ的振动振幅，可以吗？差动变压器测量频率的上限受什么影响？答：可以，一般说来，差动变压器是用于测量位移、压力、振动等非电量参量的传感器件的。因而，其灵敏度要求高，线性要好。因而，要采用线性整流电路来进行整流。线性整流电路的构成是：一个将整流电路接到反相运算放大器的反馈回路里并在此输出。运算放大器、整流电路及其外围电路影响其上限频率。2、是分析差动变压器与一般电源变压器的异同答：差动变压器一般用于作为检测元件，而一般变压器一般作为电源变换部件或者信号转换部件。以E型为例。一般变压器的2个E型铁芯（磁芯）是固定在一起的紧耦合，不希望工作中有任何移动，否则会产生噪声，大功率时甚至可能损坏。而差动变压器的2个E型铁芯（磁芯）则相反。差动变压器一般分为变面积式和变气隙式。变面积式差动变压器的2个E型铁芯（磁芯）不是固定在一起的，随工作需要移动或者旋转。差动变压器有2个线圈，一个是激励线圈，另一个是检测线圈...
