实验九测定电池的电动势和内阻VIP专享VIP免费

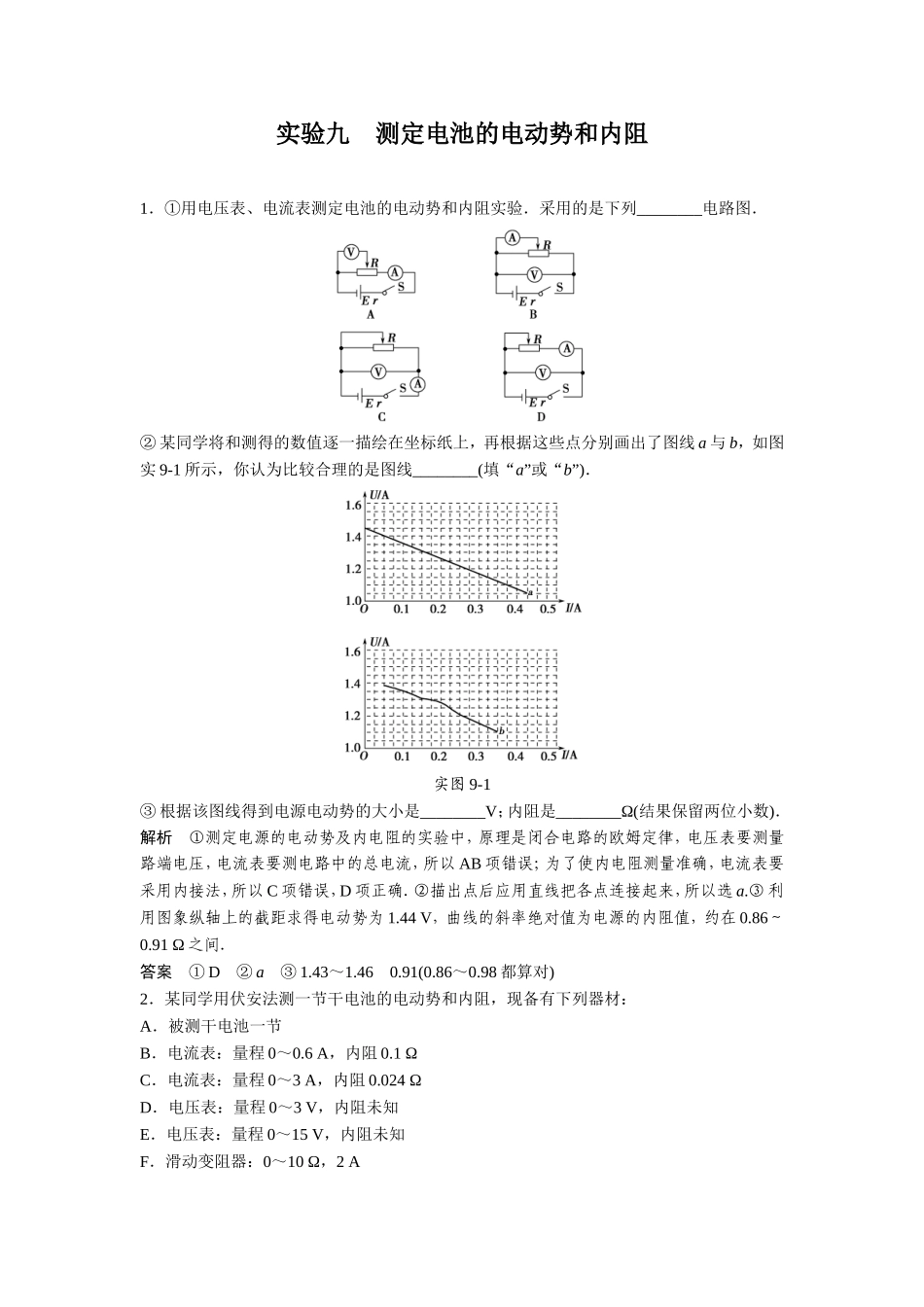

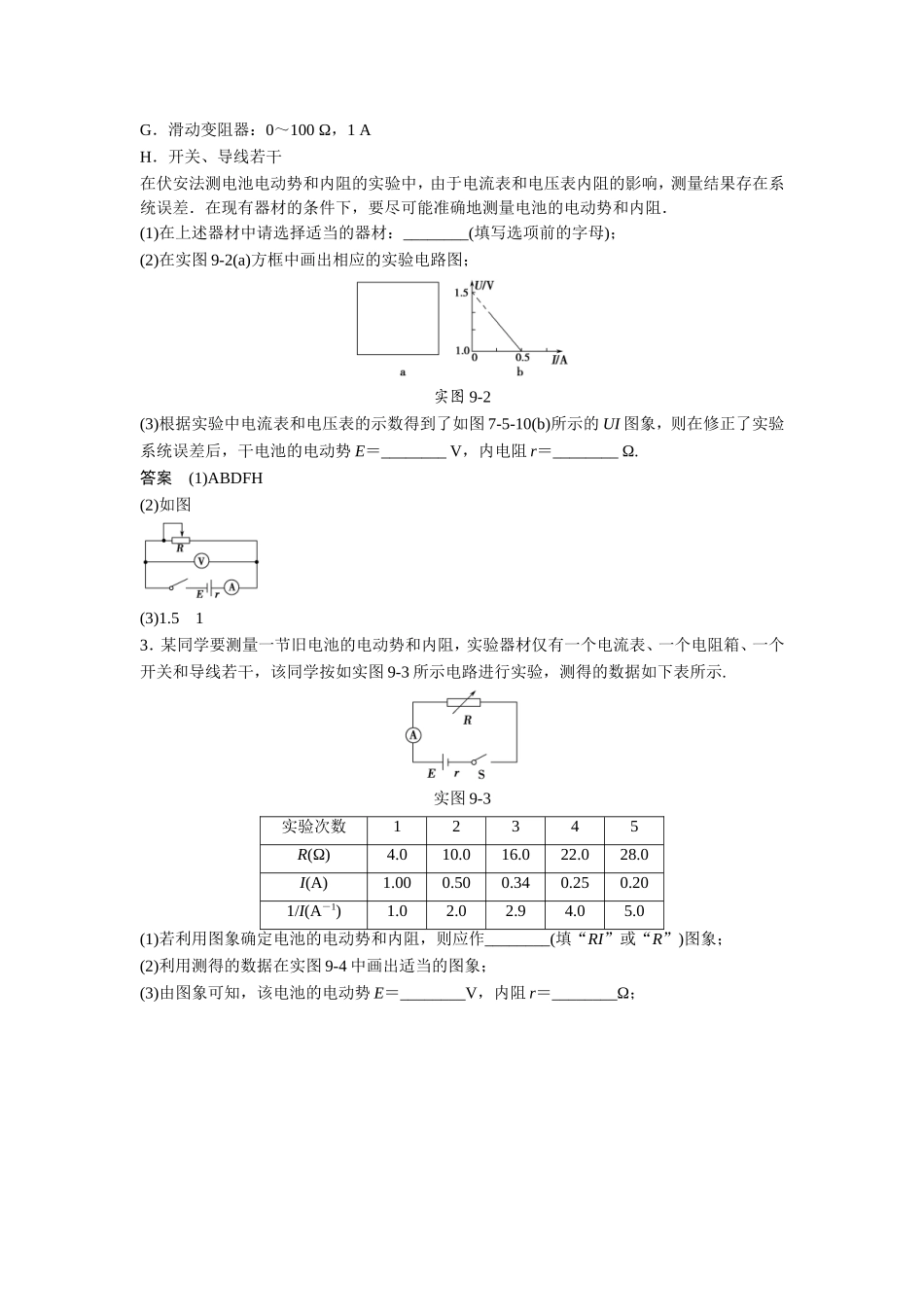

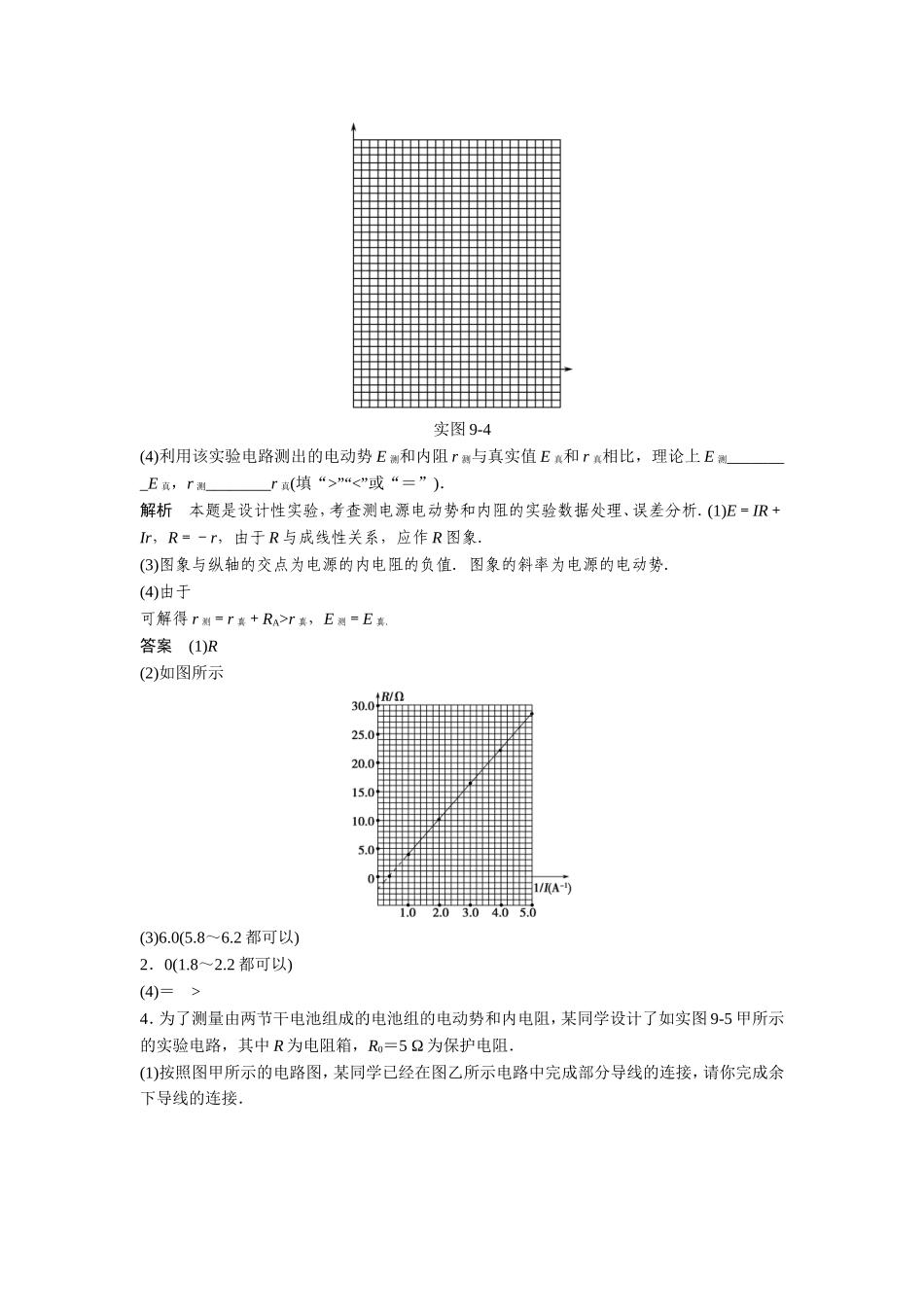

实验九测定电池的电动势和内阻1．①用电压表、电流表测定电池的电动势和内阻实验．采用的是下列________电路图．②某同学将和测得的数值逐一描绘在坐标纸上，再根据这些点分别画出了图线a与b，如图实9-1所示，你认为比较合理的是图线________(填“a”或“b”)．实图9-1③根据该图线得到电源电动势的大小是________V；内阻是________Ω(结果保留两位小数)．解析①测定电源的电动势及内电阻的实验中，原理是闭合电路的欧姆定律，电压表要测量路端电压，电流表要测电路中的总电流，所以AB项错误；为了使内电阻测量准确，电流表要采用内接法，所以C项错误，D项正确．②描出点后应用直线把各点连接起来，所以选a.③利用图象纵轴上的截距求得电动势为1.44V，曲线的斜率绝对值为电源的内阻值，约在0.86～0.91Ω之间．答案①D②a③1.43～1.460.91(0.86～0.98都算对)2．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表：量程0～0.6A，内阻0.1ΩC．电流表：量程0～3A，内阻0.024ΩD．电压表：量程0～3V，内阻未知E．电压表：量程0～15V，内阻未知F．滑动变阻器：0～10Ω，2AG．滑动变阻器：0～100Ω，1AH．开关、导线若干在伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．(1)在上述器材中请选择适当的器材：________(填写选项前的字母)；(2)在实图9-2(a)方框中画出相应的实验电路图；实图9-2(3)根据实验中电流表和电压表的示数得到了如图7-5-10(b)所示的UI图象，则在修正了实验系统误差后，干电池的电动势E＝________V，内电阻r＝________Ω.答案(1)ABDFH(2)如图(3)1.513．某同学要测量一节旧电池的电动势和内阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如实图9-3所示电路进行实验，测得的数据如下表所示.实图9-3实验次数12345R(Ω)4.010.016.022.028.0I(A)1.000.500.340.250.201/I(A－1)1.02.02.94.05.0(1)若利用图象确定电池的电动势和内阻，则应作________(填“RI”或“R”)图象；(2)利用测得的数据在实图9-4中画出适当的图象；(3)由图象可知，该电池的电动势E＝________V，内阻r＝________Ω；实图9-4(4)利用该实验电路测出的电动势E测和内阻r测与真实值E真和r真相比，理论上E测________E真，r测________r真(填“>”“<”或“＝”)．解析本题是设计性实验，考查测电源电动势和内阻的实验数据处理、误差分析．(1)E＝IR＋Ir，R＝－r，由于R与成线性关系，应作R图象．(3)图象与纵轴的交点为电源的内电阻的负值．图象的斜率为电源的电动势．(4)由于可解得r测＝r真＋RA>r真，E测＝E真．答案(1)R(2)如图所示(3)6.0(5.8～6.2都可以)2．0(1.8～2.2都可以)(4)＝>4．为了测量由两节干电池组成的电池组的电动势和内电阻，某同学设计了如实图9-5甲所示的实验电路，其中R为电阻箱，R0＝5Ω为保护电阻．(1)按照图甲所示的电路图，某同学已经在图乙所示电路中完成部分导线的连接，请你完成余下导线的连接．实图9-5实图9-6(2)断开开关S，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数及电阻箱接入电路中的阻值．多次重复上述操作，可得到多组电压值U及电阻值R，并以为纵坐标，以为横坐标，画出的关系图线(该图线为一直线)，如实图9-6所示．由图线可求得电池组的电动势E＝________V，内阻r＝________Ω.(保留两位有效数字)(3)引起该实验系统误差的主要原因是________________________________.解析(1)对电路图的连接按照一定的顺序进行，先串后并，从R0的左端连接电阻箱R的一个接线柱，另一个接线柱和电池组的负极相连，电压表并在R两端，连接电压表的“－”和“3”两个接线柱；(2)对电路图甲图由闭合电路欧姆定律得：E＝(r＋R0＋R)，整理得到＝·＋，利用丙图中直线与纵轴的焦点数据求得E＝，并保留两位有效数字即为2.9，还可以得到图线的斜率，即可得到电池内电阻r为1.1；(3)由甲图可以知道该实验系统误差的主要原因在于电压表的分流作用，造成流过电阻箱的电流比流过电池组的电流小．答案(1)如图所示(2)2.91.1(或1....
