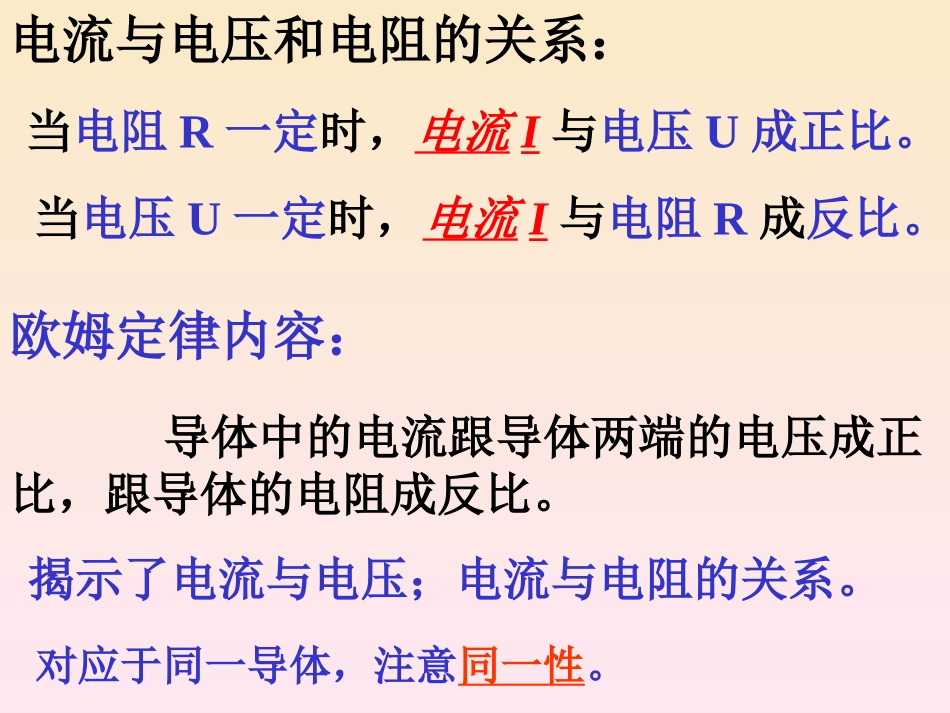

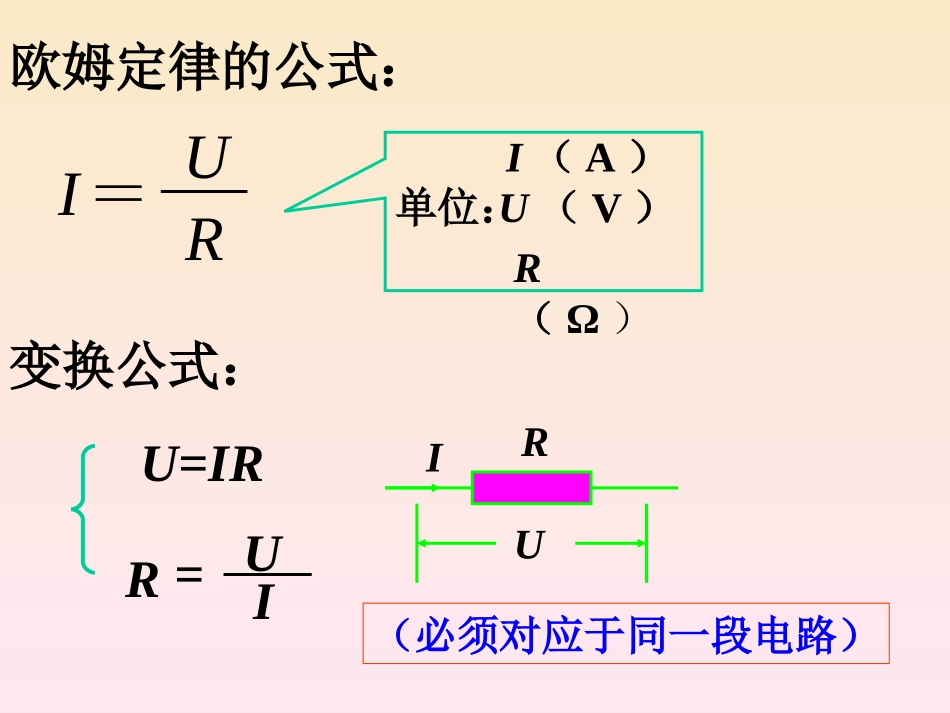

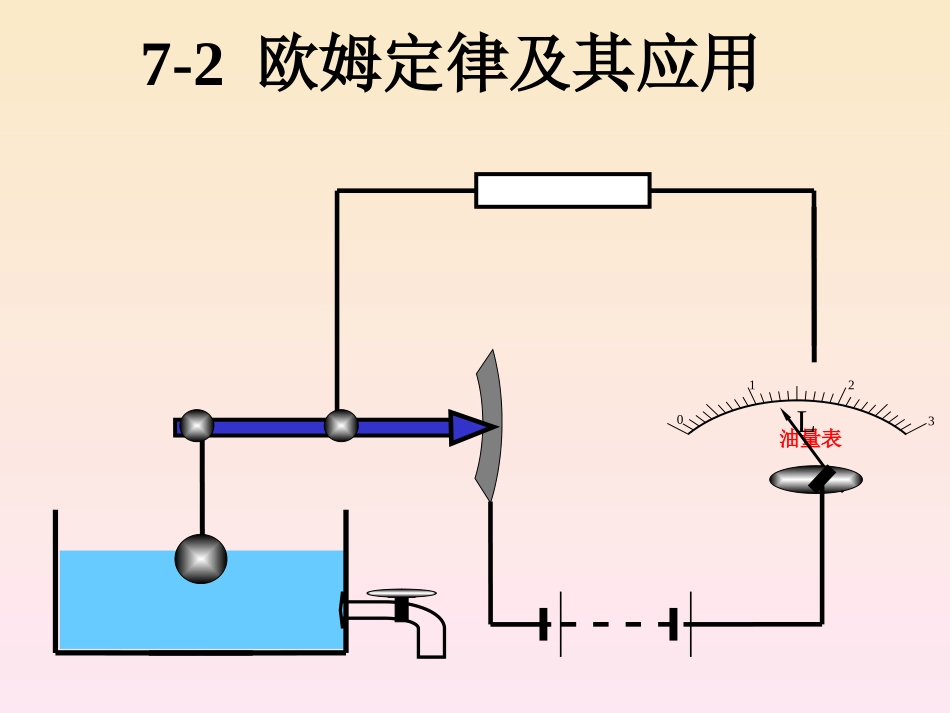

7-2欧姆定律及其应用油量表0123L电流与电压和电阻的关系：当电阻R一定时，电流I与电压U成正比。当电压U一定时，电流I与电阻R成反比。欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。揭示了电流与电压；电流与电阻的关系。对应于同一导体，注意同一性。欧姆定律的公式：IRU＝变换公式：U=IRR=IUR（Ω）单位：I（A）U（V）RUI（必须对应于同一段电路）车床照明灯的电压是36V，它正常工作时灯丝的电阻是30Ω。求通过灯丝的电流。R=30ΩI=？U=36V应用1.已知电压、电阻，求电流（2）列出已知条件和所求量解题步骤：（1）画电路图（3）求解I答：车床照明灯正常工作时，通过灯丝的电流约为1.2A.解：I=UR36V30Ω==1.2A应用2：已知电阻、电流，求电压在如图所示的电路中，调节滑动变阻器R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。解：U=IR=0.6A×20Ω灯泡两端的电压是12V。=12V答：R=20ΩAR′I=0.6A由IRU＝得：1.某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。应用3：已知电流、电压，求电阻AV答：灯丝正常发光时的电阻值为1222ΩR=UI220V0.18A==1222Ω解：由IRU＝得：2.加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？U2=20VR=?I2=?I1=0.5ARU1=5V已知：已知：U1=5V，I1=0.5A求：R=？解：U1I15V0.5AR==10Ω=U2=20V，R=10Ω解：求：I2=？RU210Ω20V=I2==2A例1：试电笔内的大电阻的阻值为880kΩ，氖管和人体的电阻都比这个值小得多，可以不计。问使用时流过人体的电流是多少？注意：要求写出原始公式，单位进行统一，带单位进行计算，写出解和答。I＝0.25mA例题2：实验中测得一个未知电阻两端的电压为2.4V，流过的电流为160mA,这个电阻的阻值是多少？例题3：已知一个电阻的阻值是24Ω，流过它的电流是150mA，则这个电阻两端的电压是多少？R=15ΩU=3.6V欧姆定律的公式：IRU＝变换公式：U=IRR=IUR（Ω）单位：I（A）U（V）RUI（必须对应于同一段电路）1、某灯泡的正常工作的电压是24V，电路中通过的电流是0.5A，若把它接入36V的电源上，为了能使灯泡正常工作，需要串联一个多大的电阻？牛刀小试：R=24Ω2、如图所示，R1的阻值为20Ω，开关S闭合后电流表A的示数为2.7A，电流表A1的示数为1.8A。求：1）电源的电压;2）电阻R2的阻值.U=36VR2=40Ω电阻的串联与并联R1R2R1R2R串R并电阻串联相当于增大导体的长度串联总电阻比任何一个分电阻都大电阻并联相当于增大导体的横截面积并联总电阻比任何一个分电阻都小等效替代法串联电路的总电阻等于各串联电阻之和R串＝R1＋R2并联电路的总电阻的倒数等于各并联电阻倒数之和21111RRR并n个阻值相同的电阻R0串联，总电阻n个阻值相同的电阻并联，总电阻2121RRRRR并nRR0并R=nR0串联电路并联电路电路图II1I2II1I2电流I=I1=I2=……I=I1+I2+……电压U=U1+U2+……U=U1=U2=……电阻R=R1+R2+……(R=nR0)电压与电流分配关系U1/U2=R1/R2U1/U=R1/R串I1/I2=R2/R1....11121RRR并1.电源电压保持不变,R1=R2=R3=20Ω,当S1、S2都断开，电流表示数是0.3A，求：1）电源电压2）S1、S2都闭合时，电流表示数是多少？AR1R2R3S1S22.如图,电源电压为6V不变,灯L1的电阻为12Ω,灯L2的电阻为9Ω，灯L3的电阻为18Ω。求：1）开关S1、S2同时断开和闭合时，电压表、电流表的示数分别为多少？2）开关S1、S2同时断开和闭合时，电流之比是多少？AVL1L2L3S1S22.如图,电源电压为6V不变,灯L1的电阻为12Ω,灯L2的电阻为9Ω，灯L3的电阻为18Ω求：1）开关S1、S2同时断开和闭合时，电压表、电流表的示数分别为多少？AVL1L2L3S1S2S1、S2同时断开时：L1VAL1L3V串联，电压表测L1两端电压AL2S1S2L3S1、S2同时闭合时：并联，L1没有电流通过，电压表示数为零2.如图,电源电压为6V不变,灯L1的电阻为12Ω,灯L2的电阻为9Ω，灯L3的电阻为18Ω。求：1）开关S1、S2同时断开和闭合时，电压表的示数分...
