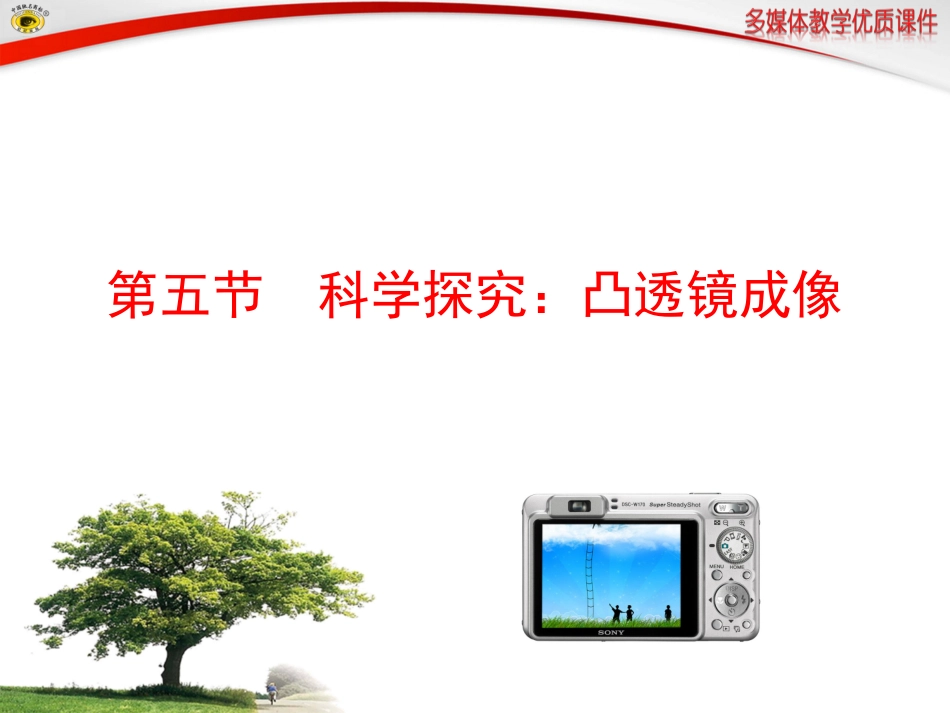

第五节科学探究：凸透镜成像VIP免费

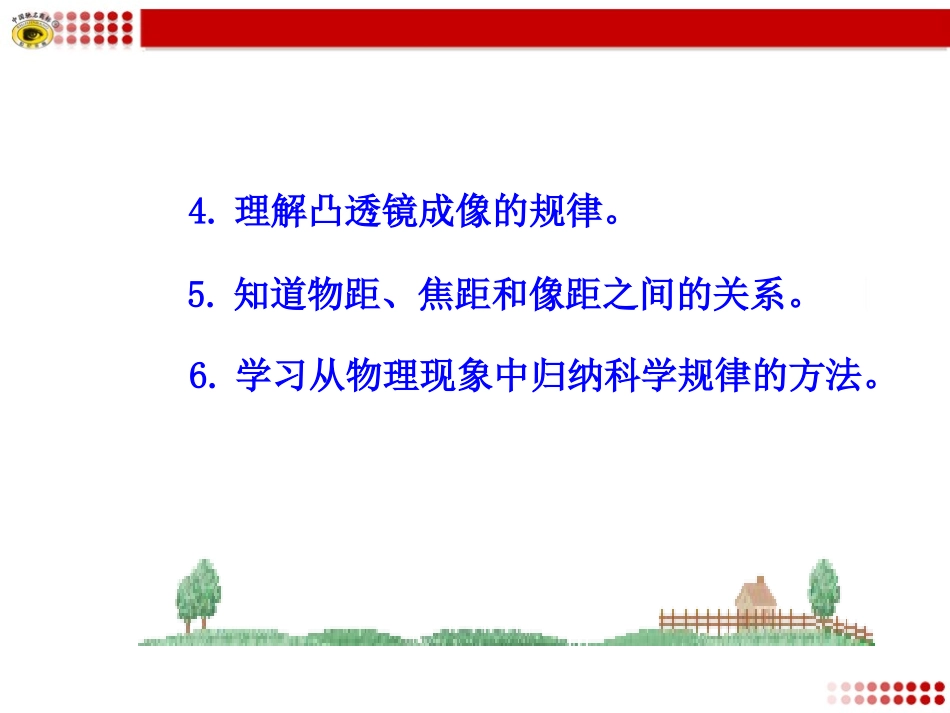

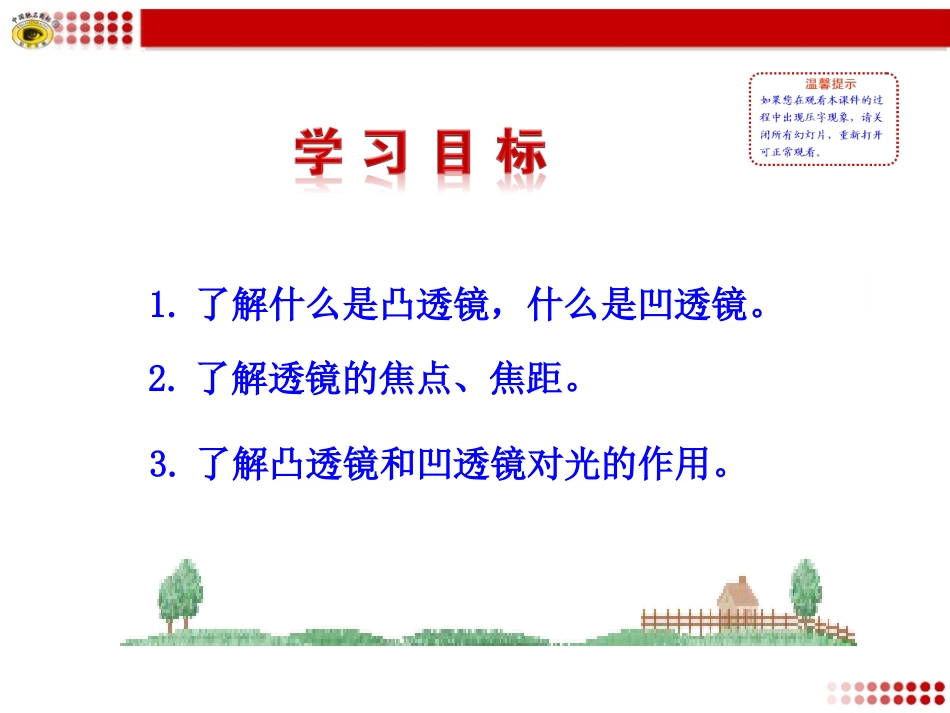

第五节科学探究：凸透镜成像1.了解什么是凸透镜，什么是凹透镜。2.了解透镜的焦点、焦距。3.了解凸透镜和凹透镜对光的作用。5.知道物距、焦距和像距之间的关系。4.理解凸透镜成像的规律。6.学习从物理现象中归纳科学规律的方法。你注意观察过这些物体吗？它们的镜片有什么特点？望远镜照相机显微镜眼镜透镜：透镜一般是由玻璃等透光材料制成的，表面是球面的一部分。一、透镜凸透镜：中间厚，边缘薄的透镜。凹透镜：中间薄，边缘厚的透镜。看看这些透镜有什么区别？关于透镜的名词1.主光轴：通过透镜两个球面球心的直线叫主光轴，主光轴一般用虚线表示。2.光心：主光轴上特殊的点，经过这点的光线传播方向不改变，一般认为薄透镜的光心就在透镜的中心。属于凸透镜的是：___________属于凹透镜的是：___________ABCDEFA、C、DB、E、F考考你二、透镜对光的作用1.凸透镜对光的作用凸透镜对平行光线起会聚作用也叫会聚透镜。OF凸透镜的焦点、焦距F结论：凸透镜有两个实焦点，两边的焦距相等。OFFOffFO从凸透镜焦点处发出的光线经凸透镜折射后光线将会……F根据光路可逆，从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出。思考结论凸透镜的三条特殊光线FFFFFF（1）过光心的光线传播方向不变（2）平行主光轴的光线经凸透镜折射后通过焦点（3）通过焦点的光线经凸透镜折射后平行于主光轴2.凹透镜对光线的作用平行于主光轴的光线经凹透镜后变得发散，此凹透镜也叫发散透镜。F虚焦点结论根据光路可逆，下面的光线应如何射出？射向凹透镜另一侧焦点的光线折射后平行于主光轴射出。FF结论凹透镜的三条特殊光线1.过光心的光线传播方向不变2.平行主光轴的光线经凹透镜折射后发散射出，反向延长线通过焦点3.通过焦点的光线经凹透镜折射后平行于主光轴FFFFFF在下列虚线处填上适当的透镜FFFF考考你倒立缩小的实像倒立缩小的实像照相机正立放大的虚像正立放大的虚像倒立放大的实像倒立放大的实像投影仪放大镜根据生活中的现象，说说下面的凸透镜成什么样的像。凸透镜成像的大小、正倒和虚实跟哪些因素有关呢？三、实验探究凸透镜成像规律提出问题1.与物体到凸透镜的距离有关2.与像到凸透镜的距离有关3.像的正倒可能与物体是否在凸透镜同侧有关物距（u）像距（v）猜想进行实验物距与焦距的关系像距与焦距的关系像的性质应用正倒大小实虚u>2ff2f倒立放大实像放大镜像、物同侧正立放大虚像分析和结论一倍焦距分虚实，二倍焦距分大小．物远像近像变小，物近像远像变大．规律方法•倒立缩小实像•像在一倍焦距和二倍焦距之间四、作图推导凸透镜成像规律物体在二倍焦距之外•倒立放大实像•像在二倍焦距外物体在二倍焦距之内A′B′•倒立等大实像•像在二倍焦距上物体在二倍焦距处A′B′•正立放大虚像•像与物体同侧物体在一倍焦距之内1.某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（）A.30cmB.15cmC.10cmD.5cmA2.如图,凸透镜到物体的距离为8cm,则该透镜的焦距可能是()A.10cmB.8cmC.5cmD.3cmA3.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该（）A.照相机远离该同学，镜头向前调节B.照相机远离该同学，镜头向后调节C.照相机靠近该同学，镜头向前调节D.可能是正立等大的虚像B4.完成下图甲、乙的光路图。5.如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑。这表明凸透镜对光线有作用，光斑到凸透镜的距离就是凸透镜的。会聚焦距6.到北极探险的工作人员丢失了火种，在冰天雪地中如何取火？解析：在北极的工作人员可以将冰块制成凸透镜的形状，然后利用凸透镜在太阳光下能将阳光会聚到焦点的性质，引燃易燃物质取火。一、透镜：凸透镜和凹透镜二、透镜对光线的作用1.凸透镜对光线起会聚作用2.凹透镜对光线起发散作用三、凸透镜成像规律一倍焦距分虚实，二倍焦距分大小．物远像近像变小，物近像远像变大．今天尽你的最大努力去做好，明天你也许就能做得更好。
