全自动剥线机作业指导书VIP免费

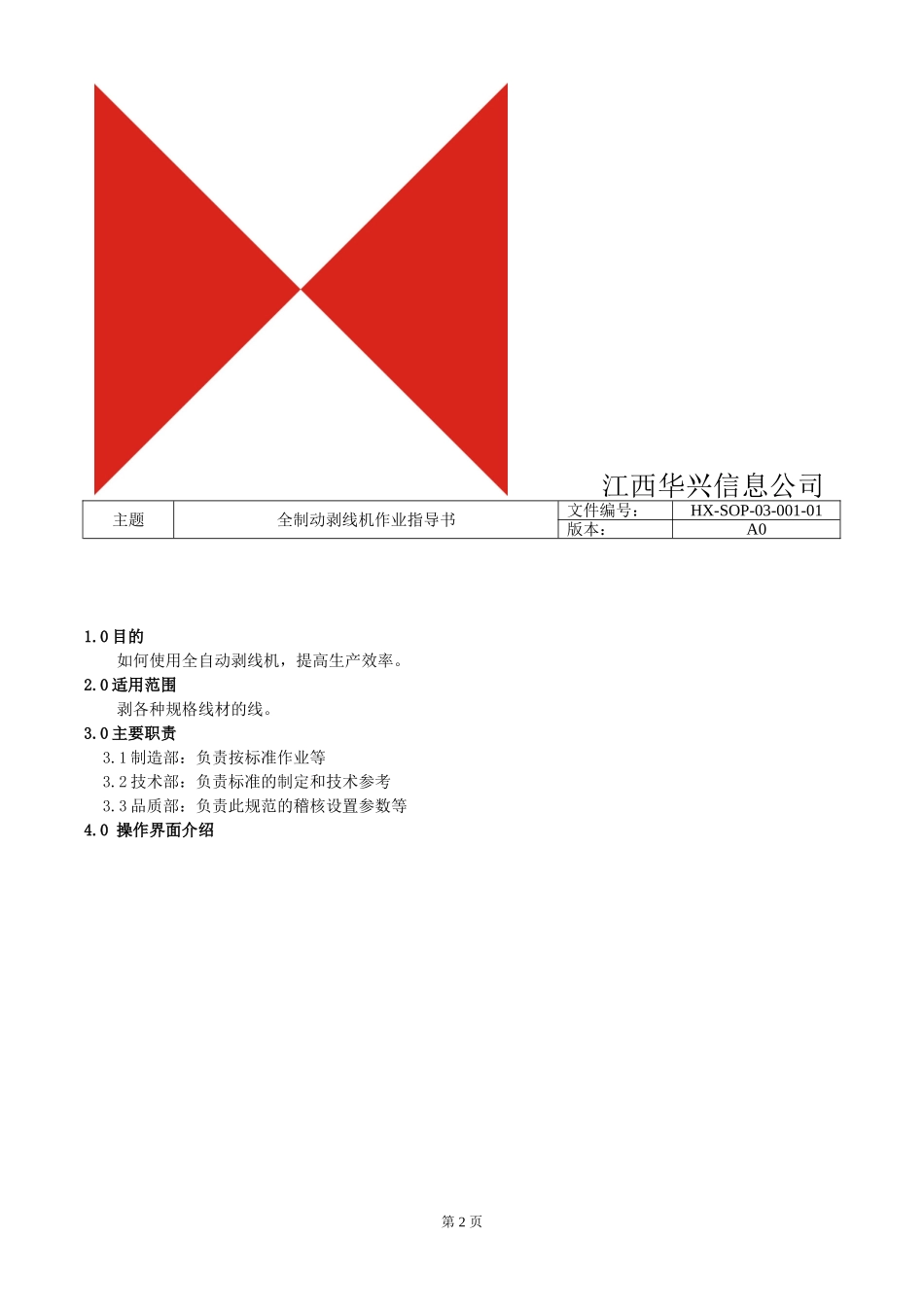

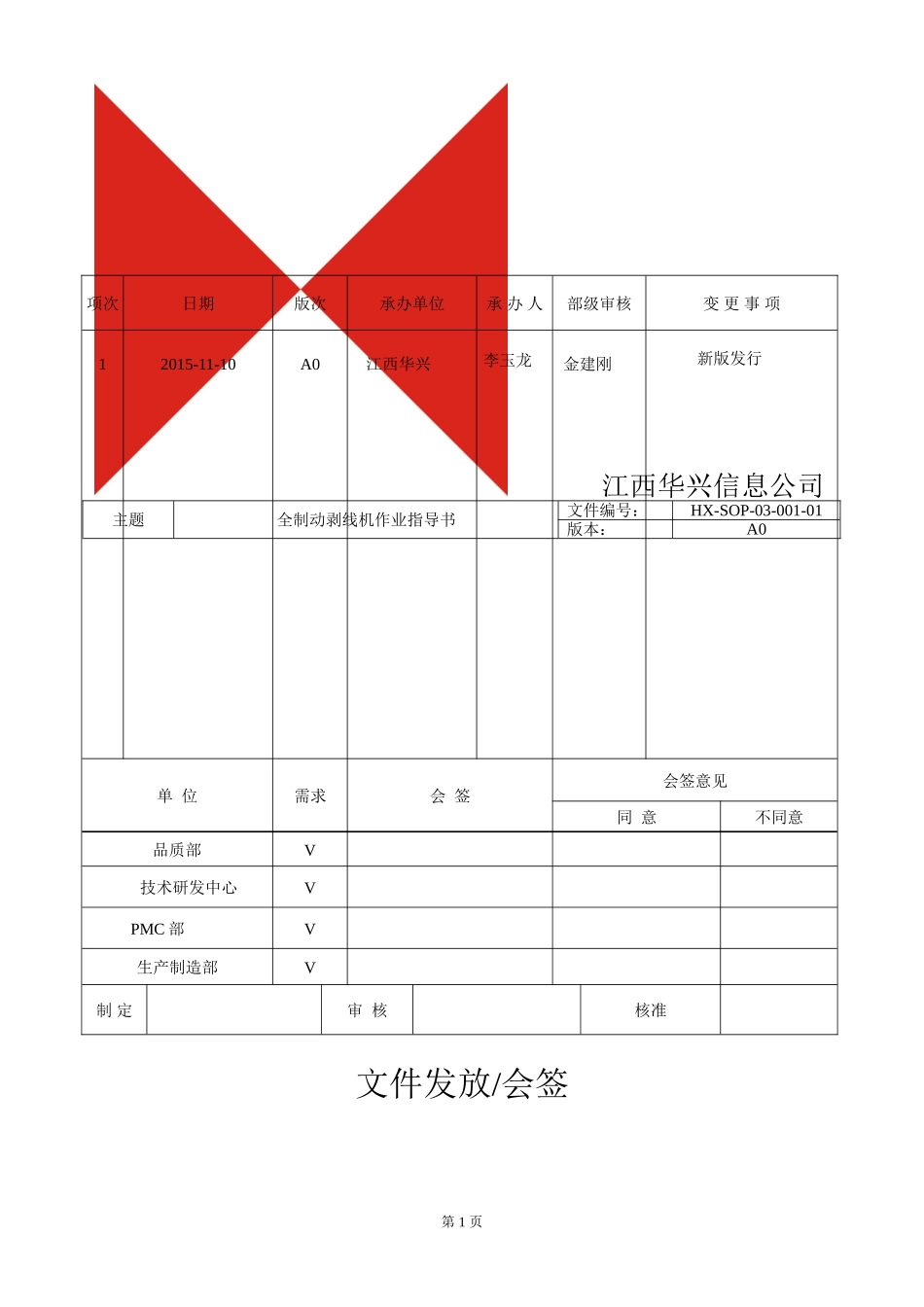

第1页江西华兴信息公司文件发放/会签项次日期版次承办单位承办人部级审核变更事项12015-11-10A0江西华兴李玉龙金建刚新版发行单位需求会签会签意见同意不同意品质部V技术研发中心VPMC部V生产制造部V制定审核核准主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0第2页江西华兴信息公司1.0目的如何使用全自动剥线机，提高生产效率。2.0适用范围剥各种规格线材的线。3.0主要职责3.1制造部：负责按标准作业等3.2技术部：负责标准的制定和技术参考3.3品质部：负责此规范的稽核设置参数等4.0操作界面介绍主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0第3页江西华兴信息公司主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0第4页江西华兴信息公司5.0操作流程图片步骤作业手法第一步1.插上室电电源（220V）。2.打开电源开关主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0第5页江西华兴信息公司第二步1把所要剥线的线材穿过导直轮，再穿过压线轮进入线导管。线材穿到此处就OK了。2.调节压线轮，把线材压实即可。第三步1.设置功能设置，设置成长线模式2.说明：长线；剥线长度在40mm以上。短线；剥线长度在40mm以·下。主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0第6页江西华兴信息公司第四步设置剥线设置:1.按剥线设置按键，设置前剥，后剥，总长度，半剥，后剥，刀值，退刀，设置数据参照附表。2.按确定键确认。第五步1.待设置完成后，按试样键，查看剥线设置是否合适。2.确认后，按运行键即可。3.剥完所需数量后，按停止键。4.如遇不良情况，可以按急停键。5.作业完成后，整理工作台面。6.切断电源主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0第7页江西华兴信息公司1.以下图片是剥线0.5mm²剥线参数设置，总长度根据需求设置，但刀值48不变。主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0第8页江西华兴信息公司2.以下图片是剥线1.0mm²剥线参数设置，总长度根据需求设置，但刀值65不变。主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0第9页江西华兴信息公司3.以下图片是剥线1.5mm²剥线参数设置，总长度根据需求设置，但刀值76不变.主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0第10页江西华兴信息公司主题全制动剥线机作业指导书文件编号：HX-SOP-03-001-01版本：A0
