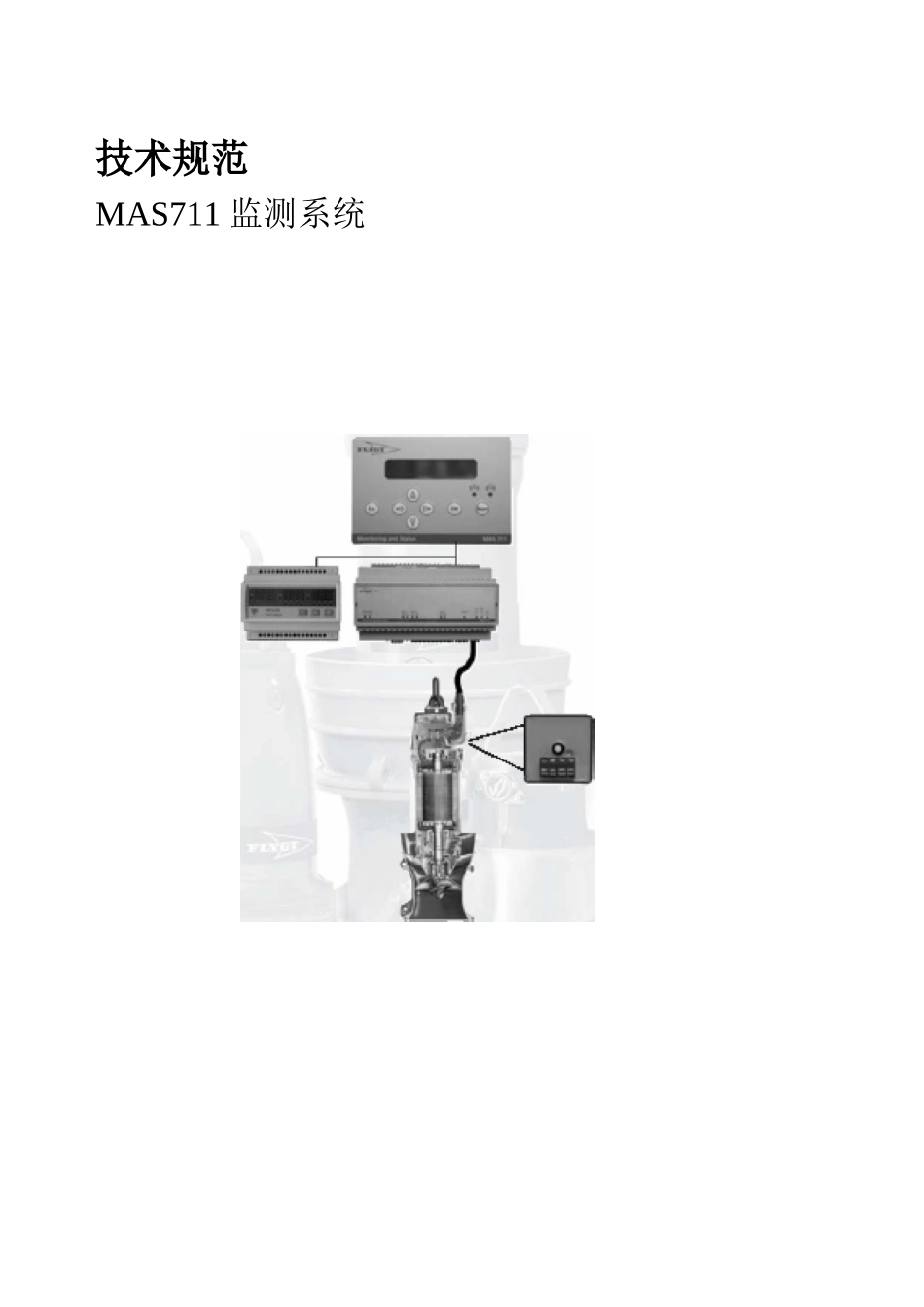

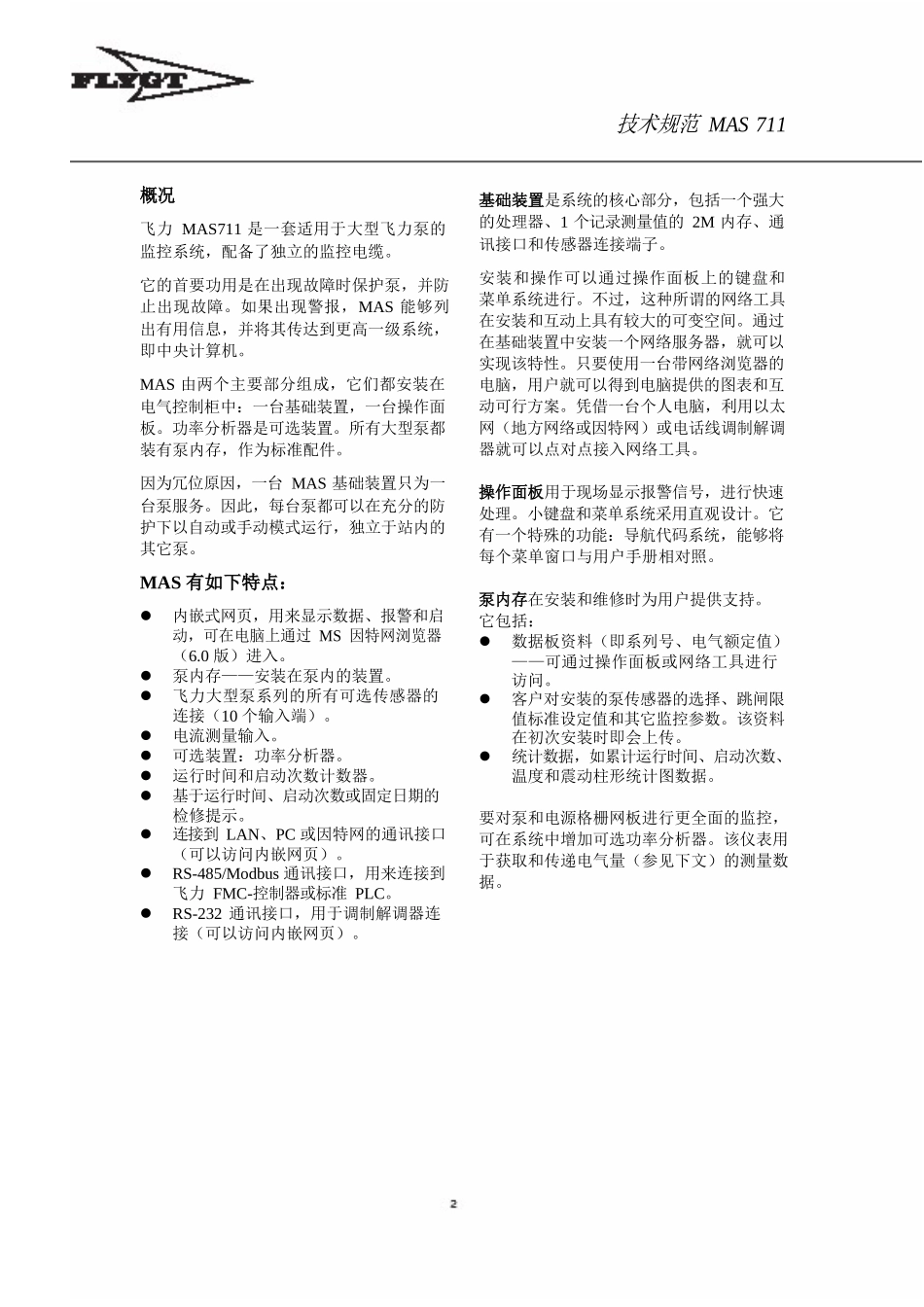

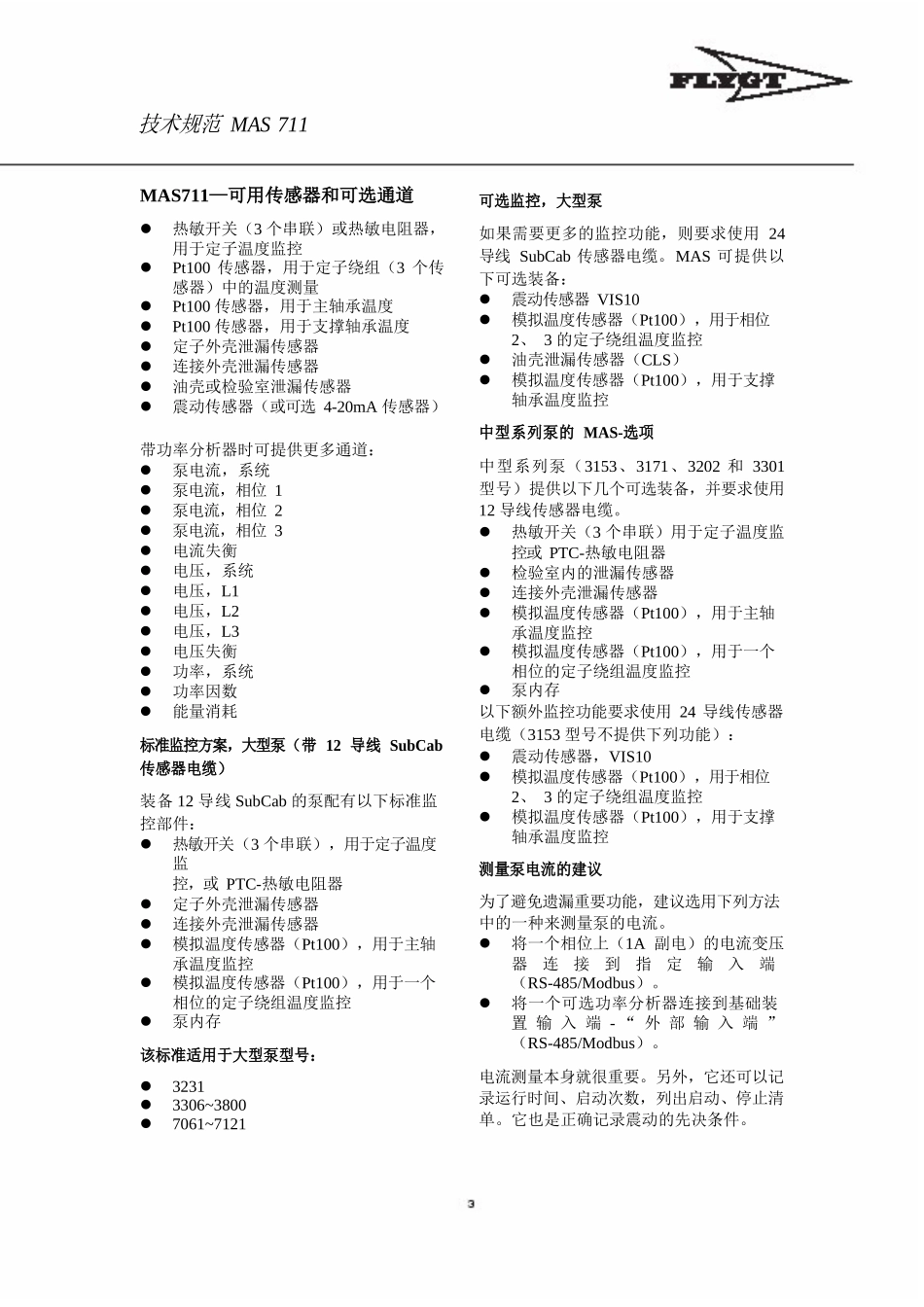

技术规范MAS711监测系统技术规范MAS711概况飞力MAS711是一套适用于大型飞力泵的监控系统,配备了独立的监控电缆。它的首要功用是在出现故障时保护泵,并防止出现故障。如果出现警报,MAS能够列出有用信息,并将其传达到更高一级系统,即中央计算机。MAS由两个主要部分组成,它们都安装在电气控制柜中:一台基础装置,一台操作面板。功率分析器是可选装置。所有大型泵都装有泵内存,作为标准配件。因为冗位原因,一台MAS基础装置只为一台泵服务。因此,每台泵都可以在充分的防护下以自动或手动模式运行,独立于站内的其它泵。MAS有如下特点:内嵌式网页,用来显示数据、报警和启动,可在电脑上通过MS因特网浏览器(6.0版)进入。泵内存——安装在泵内的装置。飞力大型泵系列的所有可选传感器的连接(10个输入端)。电流测量输入。可选装置:功率分析器。运行时间和启动次数计数器。基于运行时间、启动次数或固定日期的检修提示。连接到LAN、PC或因特网的通讯接口(可以访问内嵌网页)。RS-485/Modbus通讯接口,用来连接到飞力FMC-控制器或标准PLC。RS-232通讯接口,用于调制解调器连接(可以访问内嵌网页)。基础装置是系统的核心部分,包括一个强大的处理器、1个记录测量值的2M内存、通讯接口和传感器连接端子。安装和操作可以通过操作面板上的键盘和菜单系统进行。不过,这种所谓的网络工具在安装和互动上具有较大的可变空间。通过在基础装置中安装一个网络服务器,就可以实现该特性。只要使用一台带网络浏览器的电脑,用户就可以得到电脑提供的图表和互动可行方案。凭借一台个人电脑,利用以太网(地方网络或因特网)或电话线调制解调器就可以点对点接入网络工具。操作面板用于现场显示报警信号,进行快速处理。小键盘和菜单系统采用直观设计。它有一个特殊的功能:导航代码系统,能够将每个菜单窗口与用户手册相对照。泵内存在安装和维修时为用户提供支持。它包括:数据板资料(即系列号、电气额定值)——可通过操作面板或网络工具进行访问。客户对安装的泵传感器的选择、跳闸限值标准设定值和其它监控参数。该资料在初次安装时即会上传。统计数据,如累计运行时间、启动次数、温度和震动柱形统计图数据。要对泵和电源格栅网板进行更全面的监控,可在系统中增加可选功率分析器。该仪表用于获取和传递电气量(参见下文)的测量数据。技术规范MAS711MAS711—可用传感器和可选通道热敏开关(3个串联)或热敏电阻器,用于定子温度监控Pt100传感器,用于定子绕组(3个传感器)中的温度测量Pt100传感器,用于主轴承温度Pt100传感器,用于支撑轴承温度定子外壳泄漏传感器连接外壳泄漏传感器油壳或检验室泄漏传感器震动传感器(或可选4-20mA传感器)带功率分析器时可提供更多通道:泵电流,系统泵电流,相位1泵电流,相位2泵电流,相位3电流失衡电压,系统电压,L1电压,L2电压,L3电压失衡功率,系统功率因数能量消耗标准监控方案,大型泵(带12导线SubCab传感器电缆)装备12导线SubCab的泵配有以下标准监控部件:热敏开关(3个串联),用于定子温度监控,或PTC-热敏电阻器定子外壳泄漏传感器连接外壳泄漏传感器模拟温度传感器(Pt100),用于主轴承温度监控模拟温度传感器(Pt100),用于一个相位的定子绕组温度监控泵内存该标准适用于大型泵型号:32313306~38007061~7121可选监控,大型泵如果需要更多的监控功能,则要求使用24导线SubCab传感器电缆。MAS可提供以下可选装备:震动传感器VIS10模拟温度传感器(Pt100),用于相位2、3的定子绕组温度监控油壳泄漏传感器(CLS)模拟温度传感器(Pt100),用于支撑轴承温度监控中型系列泵的MAS-选项中型系列泵(3153、3171、3202和3301型号)提供以下几个可选装备,并要求使用12导线传感器电缆。热敏开关(3个串联)用于定子温度监控或PTC-热敏电阻器检验室内的泄漏传感器连接外壳泄漏传感器模拟温度传感器(Pt100),用于主轴承温度监控模拟温度传感器(Pt100),用于一个相位的定子绕组温度监控泵内存以下额外监控功能要求...
