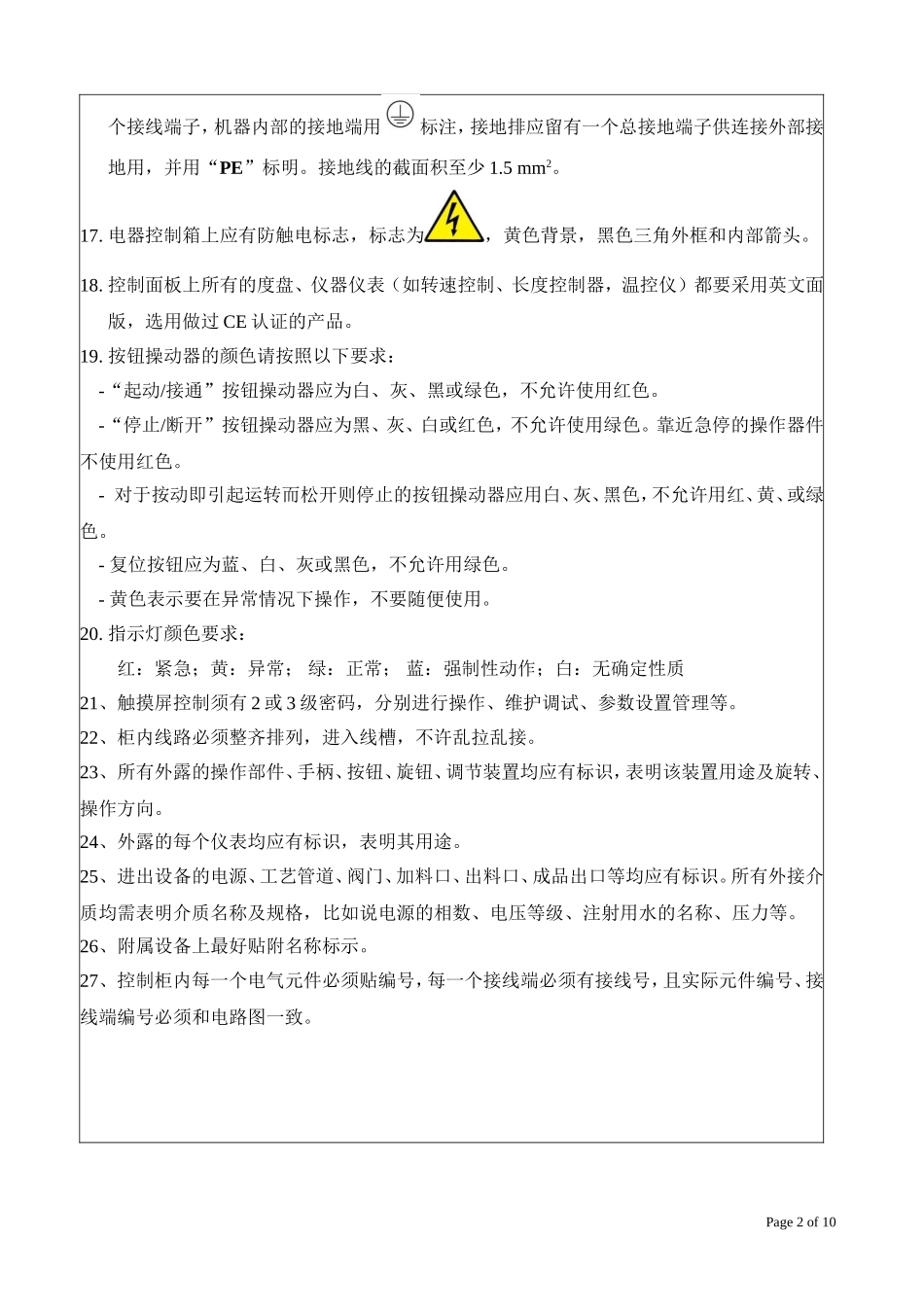

电器安全的主要要求着重从四个方面给予考虑：1.供电电源的安全2.用电器具的安全及其保护措施3.承担保护的元器件自身的安全4.接地措施为了保证电器安全的其它措施：包括对线径尺寸、线路颜色、线标；按钮、操作手柄、提示灯的颜色的要求等；1.要求机器设有外置的总电源开关，型式可采用符合IEC60974-3（GB14048.3-1993）的隔离开关或符合IEC60947-2/EN60947-2的断路器。（注：必须让厂家提供电源开关的CE证书，且证书上表明是符合相应的标准的）。总电源开关的位置距地面以上0.6m～1.7m之间。2.要求所有开关应用“│”、“○”标注开(起动/接通)与关（停止/断开）功能。3.电柜门应带锁。建议总电源开关和电柜门有联锁保护。4.关键元气件（如电源开关、断路器、交流接触器、电机、变频器、温控仪、液压元件、气压元件等等）采用认证产品，并提供认证证书复印件。5.动力电路、控制电路、照明电路等要有过电流保护措施。6.功率大于500W的电动机要配备过载保护。7.电气箱包括机器内线路，中性线（N）应使用浅蓝色线，接地线用黄绿线用黄绿双色线。其他导线不允许使用黄线、绿线和浅蓝色线。8.内部接线（导线）不允许采用黄色和绿色线，及容易与中线混淆的浅蓝色线。中线（N）用浅蓝色，浅蓝色是中性线的专用线色。9.建议绝缘导线使用以下颜色代码：——黑色：交流和直流动力电路；——红色：交流控制电路；——蓝色：直流控制电路；——橙色：由外部电源供电的连锁控制电路。10.每根线的线端均有线标标识。11.中线的的截面积至少要等于或等效于有关相线。12.电柜内高压端子要用防护罩防护。13.变频器的安装应与其他电气元件隔一定距离（参照变频器使用说明书）。14.布线应有固定措施，导线不能跨越端子。15.导线入口锋利处用套管防护。（进线处应尽量少开孔）。16.接线措施：应设置单独接地排，机器各导电部件（如电机、门、罩、变压器、变频器、加热管、照明灯、PLC、开关电源等）外壳均应有黄绿双色导线连接到接地排上，一条接地线连接一Page1of10个接线端子，机器内部的接地端用标注，接地排应留有一个总接地端子供连接外部接地用，并用“PE”标明。接地线的截面积至少1.5mm2。17.电器控制箱上应有防触电标志，标志为，黄色背景，黑色三角外框和内部箭头。18.控制面板上所有的度盘、仪器仪表（如转速控制、长度控制器，温控仪）都要采用英文面版，选用做过CE认证的产品。19.按钮操动器的颜色请按照以下要求：-“起动/接通”按钮操动器应为白、灰、黑或绿色，不允许使用红色。-“停止/断开”按钮操动器应为黑、灰、白或红色，不允许使用绿色。靠近急停的操作器件不使用红色。-对于按动即引起运转而松开则停止的按钮操动器应用白、灰、黑色，不允许用红、黄、或绿色。-复位按钮应为蓝、白、灰或黑色，不允许用绿色。-黄色表示要在异常情况下操作，不要随便使用。20.指示灯颜色要求：红：紧急；黄：异常；绿：正常；蓝：强制性动作；白：无确定性质21、触摸屏控制须有2或3级密码，分别进行操作、维护调试、参数设置管理等。22、柜内线路必须整齐排列，进入线槽，不许乱拉乱接。23、所有外露的操作部件、手柄、按钮、旋钮、调节装置均应有标识，表明该装置用途及旋转、操作方向。24、外露的每个仪表均应有标识，表明其用途。25、进出设备的电源、工艺管道、阀门、加料口、出料口、成品出口等均应有标识。所有外接介质均需表明介质名称及规格，比如说电源的相数、电压等级、注射用水的名称、压力等。26、附属设备上最好贴附名称标示。27、控制柜内每一个电气元件必须贴编号，每一个接线端必须有接线号，且实际元件编号、接线端编号必须和电路图一致。Page2of10附图例：1.警告标志Page3of102.电源开关3.带黄色背景的急停Page4of104.接地措施5.接地排6．主要元器件“CE”认证示例Page5of10Page6of10四、技术文件部分（英文版）1、中、英文版的机器使用说明书2、机械的总装图、结构原理图3、电气原理图、平面布局接线图4、液压系统原理图5、气动系统原理图6、关键元器件（包括电气、气动、液压）清单、CE证书复印件(全部请选用有CE认证标志的产品)7、所有PLC、人机界面的程序、编程软件光盘。...
