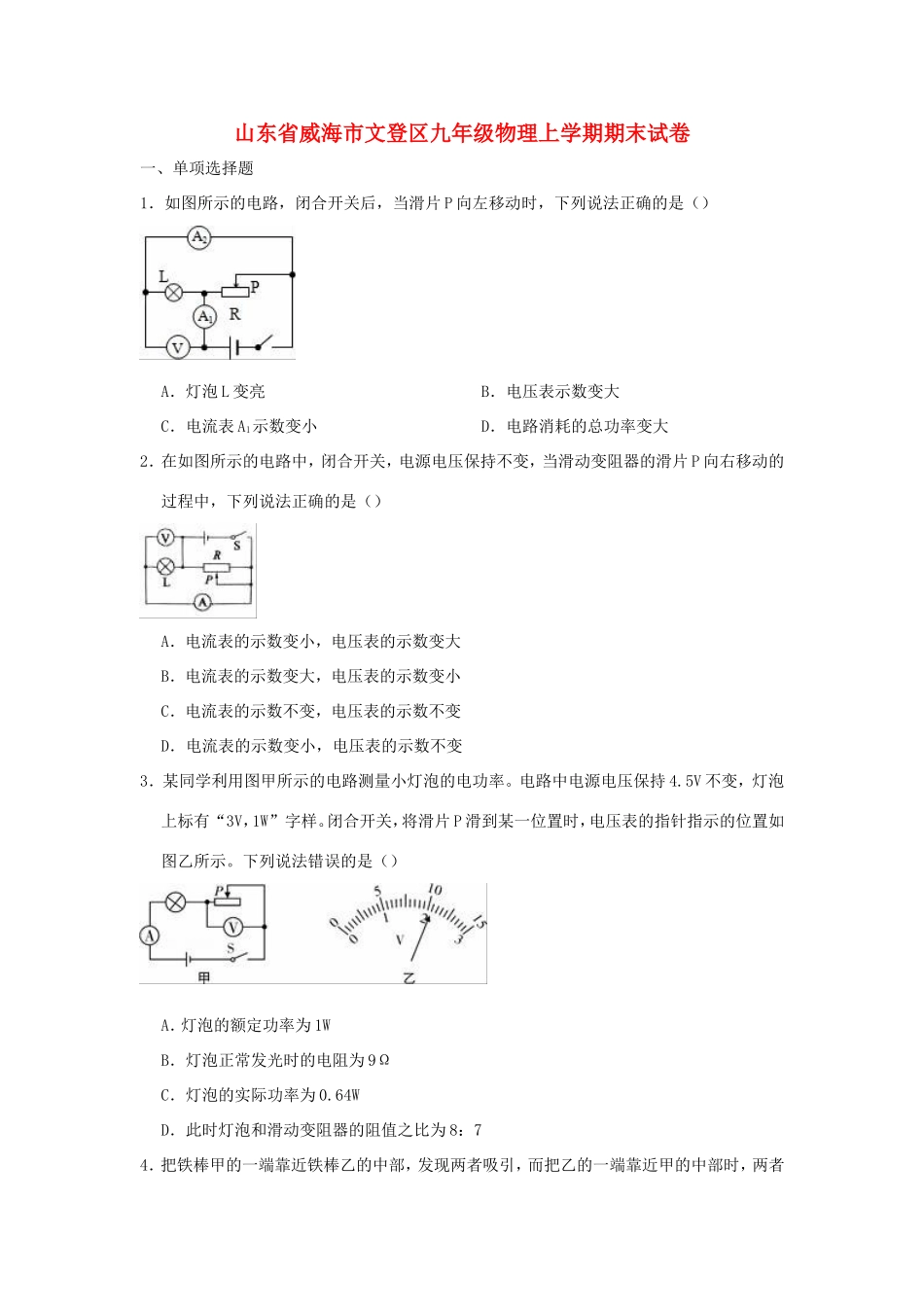

山东省威海市文登区九年级物理上学期期末试卷一、单项选择题1．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大2．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数不变，电压表的示数不变D．电流表的示数变小，电压表的示数不变3．某同学利用图甲所示的电路测量小灯泡的电功率。电路中电源电压保持4.5V不变，灯泡上标有“3V，1W”字样。闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。下列说法错误的是（）A．灯泡的额定功率为1WB．灯泡正常发光时的电阻为9ΩC．灯泡的实际功率为0.64WD．此时灯泡和滑动变阻器的阻值之比为8：74．把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者互不吸引，则（）A．甲有磁性，乙无磁性B．甲无磁性，乙有磁性C．甲、乙都有磁性D．甲、乙都无磁性5．如图是直流电铃的原理图。关于电铃工作时的说法不正确的是（）A．电流通过电磁铁时，电磁铁有磁性且A端为N极B．电磁铁吸引衔铁，使电路断开C．小锤击打铃碗发出声音，是由于铃碗发生了振动D．小锤击打铃碗时，电磁铁仍具有磁性6．在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关K1开灯，人上了楼梯以后，能用上面的开关K2关灯；当下楼梯时，能用K2开灯，用K1关灯。图是用两个单刀双掷开关控制一盏灯的电路。则符合照明电路要求的是（）A．B．C．D．二、多项选择题7．如图所示，线圈转动过程中，下列说法正确的是（）A．线圈的机械能转化为电能B．通过灯泡的电流方向不变C．通过灯泡的电流大小发生变化D．线圈中产生电流的原理是电流磁效应8．如图所示，小刘将n个“3V，0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中，通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光，则甲、乙两电路中的总电流与总功率的关系正确的是（）A．I甲＝I乙B．I甲＝nI乙C．P甲＝P乙D．P甲＝nP乙三、填空题9．如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P﹣R图象如图乙所示，则R1＝Ω；当滑片P滑至最右端时，电流表的示数为A，通电10s电流通过R1产生的热量是J。10．如图所示的电路中，电源电压6V保持不变。只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A．则S2闭合前后R1消耗的电功率相差W。11．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为Ω，电源电压为V。12．如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示。图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应。则电源电压为V，定值电阻R0的阻值等于Ω。13．有一台“220V、100W”的洗衣机，由于使用不当，造成电动机卡死，电动机因温度升高而烧坏。从产品说明书得知，电动机线圈阻值为2Ω．那么这台洗衣机正常工作1min消耗的电能为J，电动机卡死时，1min产生J的热量。四、实验题14．图甲是“测量小灯泡额定功率”实验电路图，滑动变阻器铭牌上标有“50Ω1.2A”，灯泡上标有“0.3A”字样，电源电压保持不变。（1）请在乙图中将实验电路连接完整。（导线不允许交叉，且滑片向右滑动时小灯泡变亮）（2）刚闭合开关时，电压表和电流表的示数分别为2V和0.2A．接着调节滑动变阻器直至小灯泡正常发光，这时滑动变阻器的滑片恰好在正中间。由此可知可知，电源电压为V，小灯泡的额定电压为V，小灯泡的额定功率为W。五、计算题15．电吹风是现代家庭的常用电器。如图甲所示是电吹风的电路原理图主要技术参数如图乙所示，求：（1）电动机正常工作吹热风时，通过电热丝的电流为多大？电热丝的阻值？（2）电...
