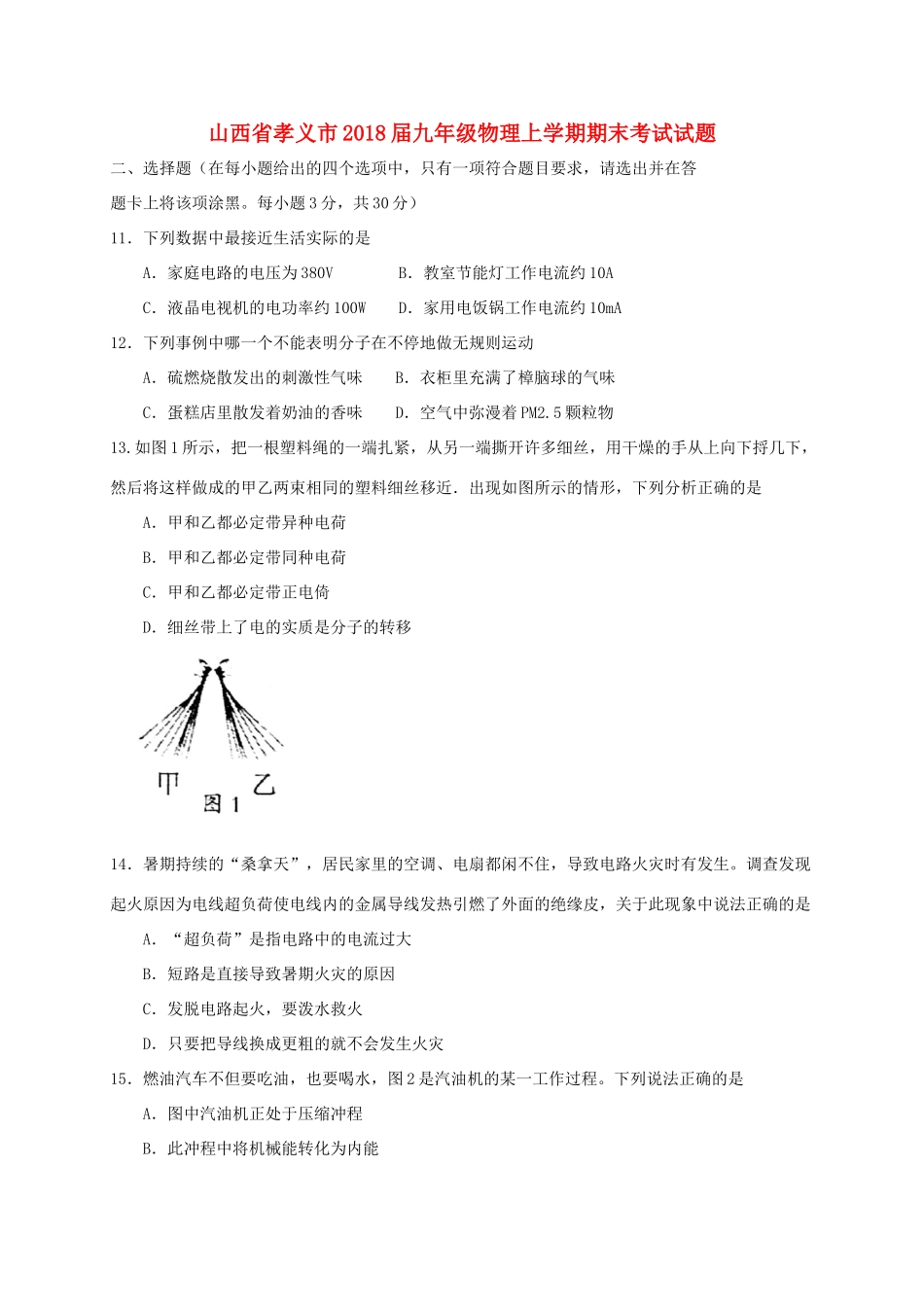

山西省孝义市2018届九年级物理上学期期末考试试题二、选择题（在每小题给出的四个选项中，只有一项符合题目要求，请选出并在答题卡上将该项涂黑。每小题3分，共30分）11．下列数据中最接近生活实际的是A．家庭电路的电压为380VB．教室节能灯工作电流约10AC．液晶电视机的电功率约100WD．家用电饭锅工作电流约10mA12．下列事例中哪一个不能表明分子在不停地做无规则运动A．硫燃烧散发出的刺激性气味B．衣柜里充满了樟脑球的气味C．蛋糕店里散发着奶油的香味D．空气中弥漫着PM2.5颗粒物13.如图1所示，把一根塑料绳的一端扎紧，从另一端撕开许多细丝，用干燥的手从上向下捋几下，然后将这样做成的甲乙两束相同的塑料细丝移近．出现如图所示的情形，下列分析正确的是A．甲和乙都必定带异种电荷B．甲和乙都必定带同种电荷C．甲和乙都必定带正电倚D．细丝带上了电的实质是分子的转移14．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生。调查发现起火原因为电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮，关于此现象中说法正确的是A．“超负荷”是指电路中的电流过大B．短路是直接导致暑期火灾的原因C．发脱电路起火，要泼水救火D．只要把导线换成更粗的就不会发生火灾15．燃油汽车不但要吃油，也要喝水，图2是汽油机的某一工作过程。下列说法正确的是A．图中汽油机正处于压缩冲程B．此冲程中将机械能转化为内能C．水冷却汽车发动机是因为水的热值大D．水箱中水温升高，是通过热传递的方法改变了水的内能16．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，符合上述工作特性的电路图是17．如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断正确的是A．通过R1的电流为2.5AB．电源电压是10VC．R2的阻值为80ΩD．R2的电功率是5W18.如图5所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1、L2的电阻之比是A.2:3B.3:2C.1:2D.2:119.某电饭锅内有R0=44Ω、R=2156Ω的两根电热丝，它的工作简化电路如图6所示，当S置于“2”档时，下列分析正确的是A．R0和R并联B．处于加热状态，加热功率力l100WC．处于保温状态，保温功率为22WD．整个电路10min产生的热量为1.32×J20.空气质量指数分为一级优、二级良、三级轻度污染、四级中度污染、五级重度污染、六级严重污染；每一级所对应的空气污染指数划分为0-50、51-100、101-150、151-200、201-300和大于300。如图甲所示，是一个检测空气质量指数的检测电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压为6V保持不变，R0=2.5Ω，当闭合开关S后，下列说法正确的是A.电压表的示数越大，空气质量越好B.当电压表示数为2V时，空气质量指数为二级C.当电压表示数为2V时，R消耗的功率为3.2WD.空气污染指数为25时，电压表的示数为4.8V第Ⅱ卷非选择题（共100分）物理部分七、填空与作图（本大题共4个小题，每空1分，作图2分，共8分）30.对于磁针的装置方法，我国宋代学者▲做了四种实验：将磁针横贯灯芯浮在水上，将磁针架在碗沿或指甲上，用丝线将磁针悬挂起来。他指出悬丝法最优：还发现磁针静止时N极总是指向北方，这说明▲，同时也发现了地磁子午线与地理子午线的夹角为11.5，即磁偏角。31.图甲是小灯泡的U-I图象。将此灯泡L与滑动变阻器R串联在电压为4V的电路中（如图乙）。闭合开关，移动滑片P，当小灯泡的功率为0.75W时，电流表的示数为▲A，滑动变阻器R接入电路中的电阻为▲Ω。32．小梦家居住的小区物业将业主的电能表设置为剩余2度电时，将自动切断家庭用电。家中停电后，小梦随即拿电卡买了200元（每度电0.5元）的电，若要测电热水器的电功率，小梦将卡插入电能表后应立即▲，只让电热水器工作，2h后电能表示数变为398kW·h，则电热水器的实际功率为▲W。33．请连接下图家庭电路元件，要求：开关控...
