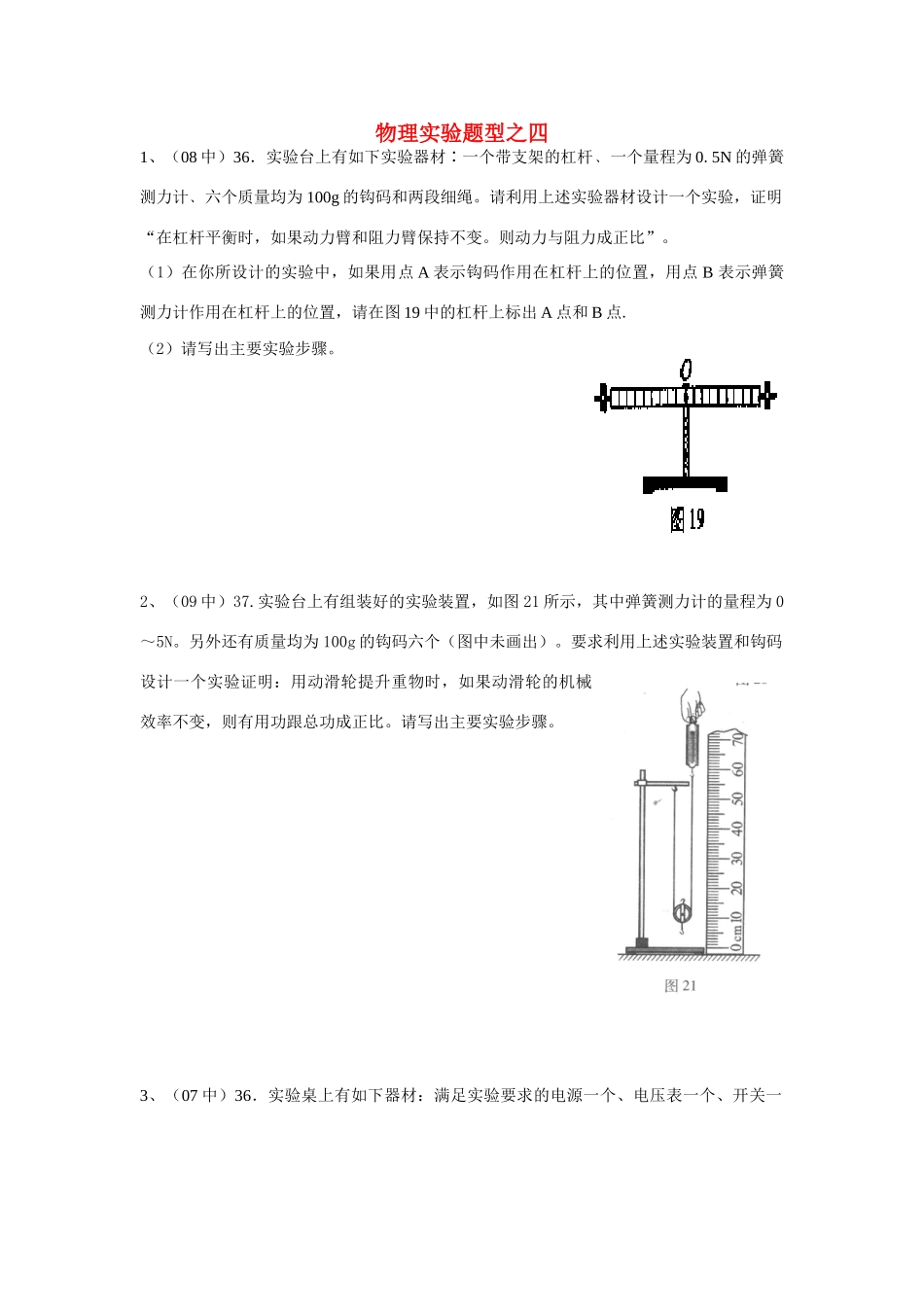

物理实验题型之四1、（08中）36．实验台上有如下实验器材∶一个带支架的杠杆﹑一个量程为0.5N的弹簧测力计﹑六个质量均为100g的钩码和两段细绳。请利用上述实验器材设计一个实验，证明“在杠杆平衡时，如果动力臂和阻力臂保持不变。则动力与阻力成正比”。（1）在你所设计的实验中，如果用点A表示钩码作用在杠杆上的位置，用点B表示弹簧测力计作用在杠杆上的位置，请在图19中的杠杆上标出A点和B点.（2）请写出主要实验步骤。2、（09中）37.实验台上有组装好的实验装置，如图21所示，其中弹簧测力计的量程为0～5N。另外还有质量均为100g的钩码六个（图中未画出）。要求利用上述实验装置和钩码设计一个实验证明：用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比。请写出主要实验步骤。3、（07中）36．实验桌上有如下器材：满足实验要求的电源一个、电压表一个、开关一个、电阻箱（电路图符号）一个、各种阻值已知的定值电阻和导线若干。小敏想利用实验桌上的器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻两端的电压与该电阻的阻值成正比”。请你根据上述要求帮助小敏画出实验电路图，并写出实验步骤。（1）实验电路图：（2）实验步骤：4、（10中）35．实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻各1个，电阻箱（电路图符号）一个，已调零的电流表两块，开关两个，导线若干。请选用上述实验器材，设计一个实验证明“两个电阻Rl与R2并联时，如果Rl的阻值保持不变，则电阻R1与R2并联的等效电阻R跟电阻R2的关系为：bRR211(b为常量)”。请你画出实验电路图，写出实验步骤，画出实验数据记录表。5、（10海淀一模）37实验桌上有如下器材：细长平底试管一支（已知底面积为S）、小汤匙一个、抹布一块、刻度尺一把、大水槽一个（水槽的深度大于平底试管的高度）、足量的水、足量的细沙子、天平及配套砝码。要求从实验桌上选择适当的器材，设计一个实验证明：在同种液体中，固体所受的浮力大小跟排开液体的体积成正比。要求：写出主要的实验步骤并设计记录实验数据的表格。6、（10西城一模）37．实验桌上有如下器材：符合实验要求的电源一台；调好的电流表、电压表各一块，开关一个，阻值已知但大小不同的定值电阻八个，导线若干。请你从中选择器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率跟电阻值成正比”。⑴画出实验电路图；⑵写出主要实验操作步骤；⑶设计实验记录表格。7、（10东城一模）35．实验桌上提供了6个50g附有挂钩的金属块，0～5N的弹簧测力计一个，适量的水和满足实验要求的量筒。请你利用提供的实验器材，设计实验证明：水对物体的浮力与物体排开水的体积成正比。写出实验步骤并设计实验数据的记录表格。实验步骤：实验数据的记录表格：8、（10海淀二模）37．实验桌上有如下器材：电源一个；调好的电流表一块（）、电压表两块(、)、开关一个、电阻箱（）R一个、已知阻值的定值电阻R0和导线若干。请你利用上述器材设计一个实验，证明串联电路消耗的总功率等于各个电阻消耗功率之和。（1）在虚框中画出实验电路图；（2）写出主要实验操作步骤；（3）画出收集记录实验数据的表格。V2AV1
