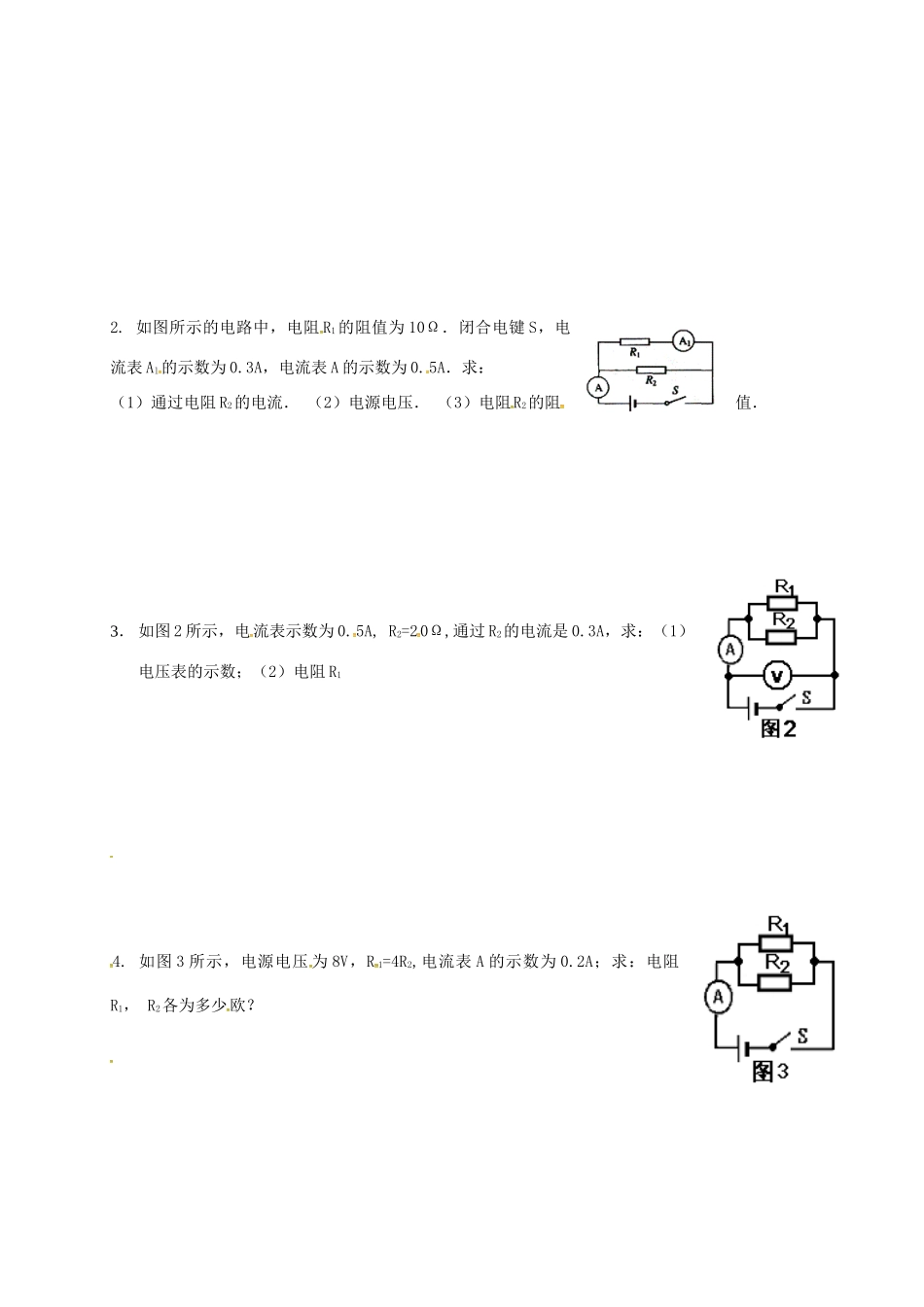

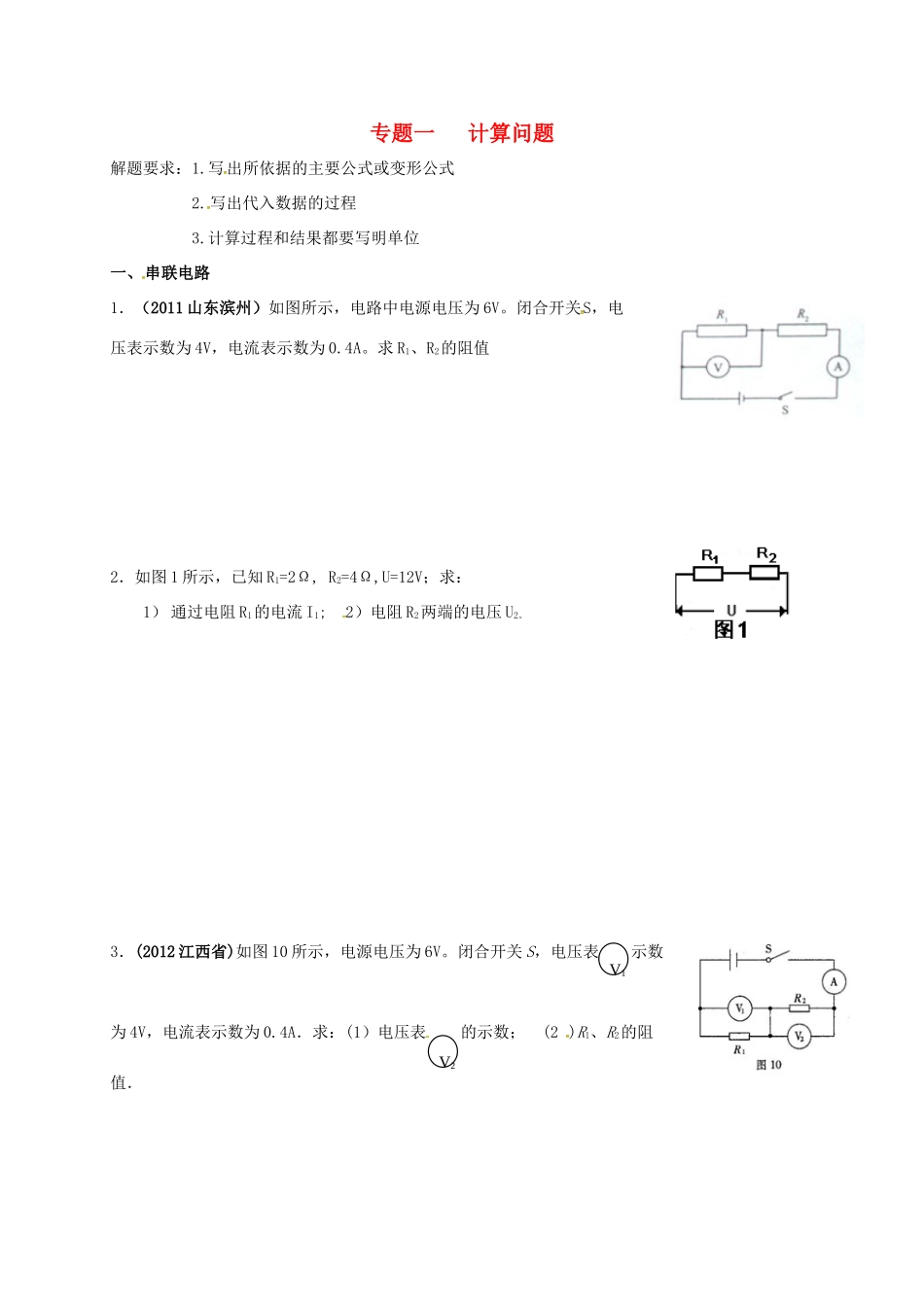

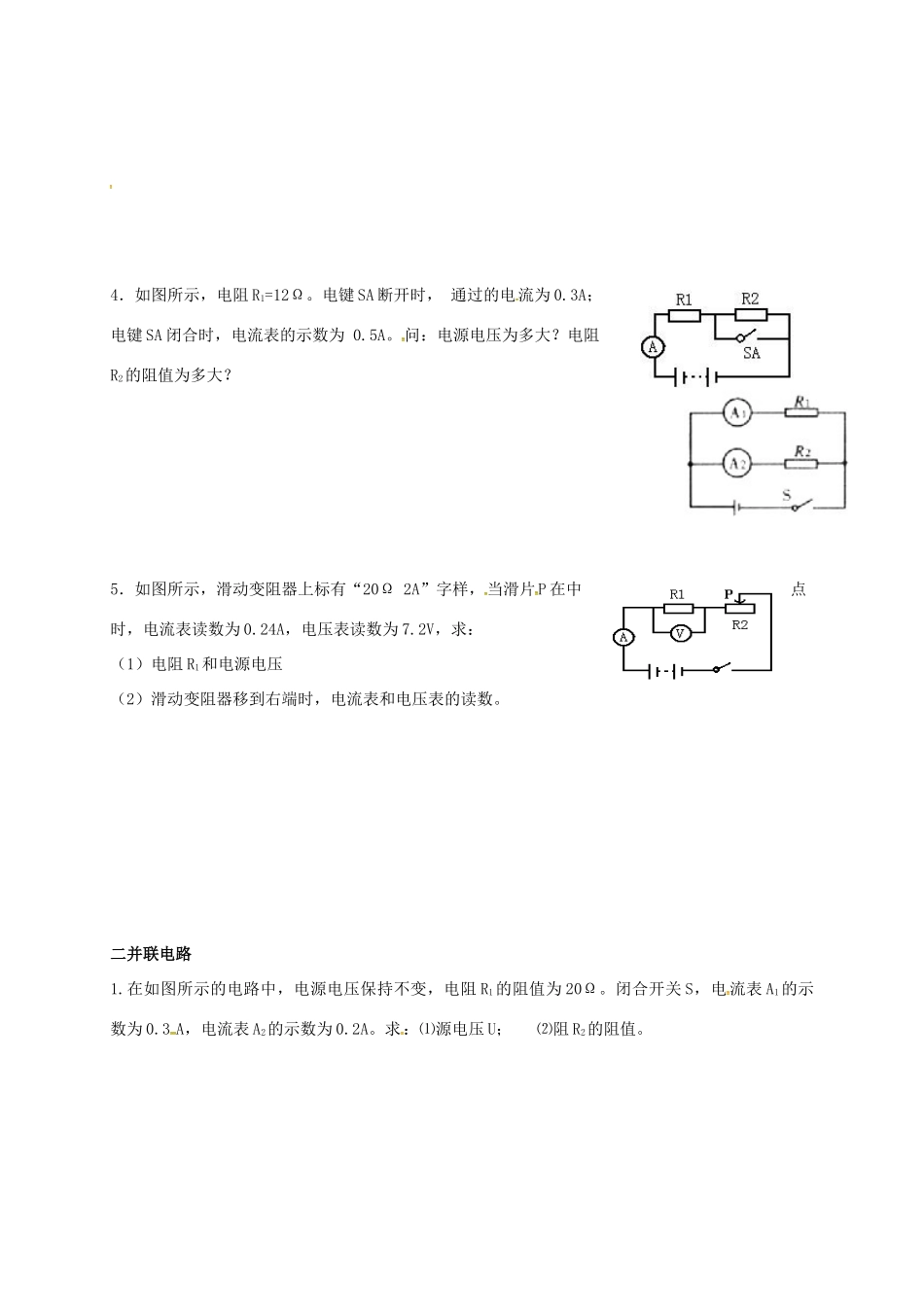

专题一计算问题解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位一、串联电路1．（2011山东滨州）如图所示，电路中电源电压为6V。闭合开关S，电压表示数为4V，电流表示数为0.4A。求R1、R2的阻值2．如图1所示，已知R1=2Ω,R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。3．(2012江西省)如图10所示，电源电压为6V。闭合开关S，电压表示数为4V，电流表示数为0.4A．求：(1）电压表的示数；(2)R1、R2的阻值．V1V24．如图所示，电阻R1=12Ω。电键SA断开时，通过的电流为0.3A；电键SA闭合时，电流表的示数为0.5A。问：电源电压为多大？电阻R2的阻值为多大？5．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.24A，电压表读数为7.2V，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。二并联电路1.在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A。求：⑴源电压U；⑵阻R2的阻值。2.如图所示的电路中，电阻R1的阻值为10Ω．闭合电键S，电流表Al的示数为0.3A，电流表A的示数为0.5A．求：（1）通过电阻R2的电流．（2）电源电压．（3）电阻R2的阻值．3．如图2所示，电流表示数为0.5A,R2=20Ω,通过R2的电流是0.3A，求：（1）电压表的示数；（2）电阻R14.如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A；求：电阻R1，R2各为多少欧？5.如图中,R0=12Ω,当S断开时,电流表的示数为0.5A,S闭合后,电流表的示数为0.9A求:Rx=?(电源电压保持不变)6.如图中，电源电压为8V，电流表的示数变化范围为0.5A~1A,电压表的示数变化范围为0~4V,求:(1)R1的阻值(2)R2的最大阻值。
