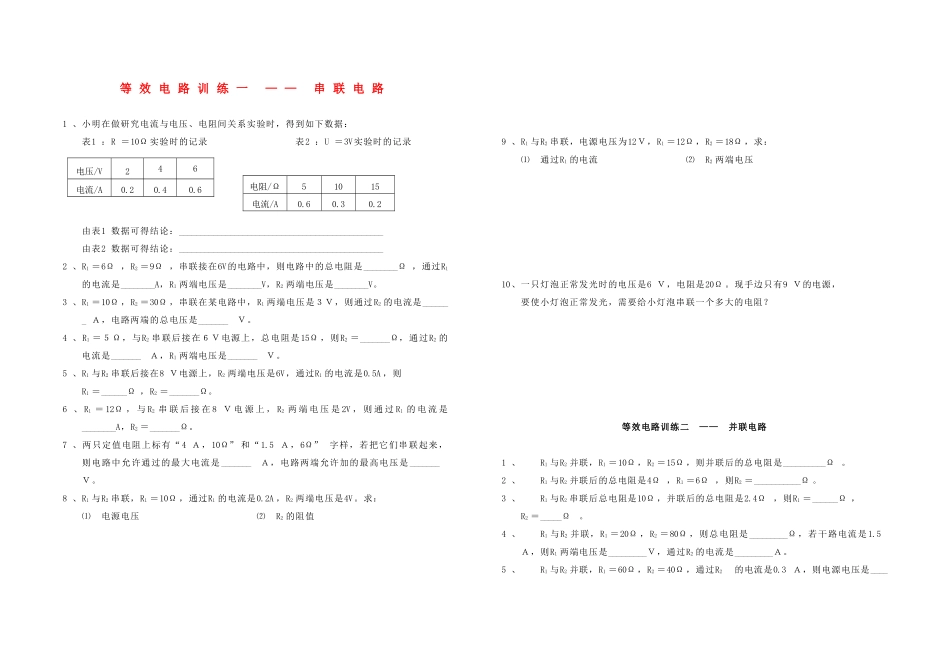

九年级物理上册 串联电路和并联电路计算训练题 教科版试卷_第1页
1/2
九年级物理上册 串联电路和并联电路计算训练题 教科版试卷_第2页
2/2
等效电路训练一——串联电路1、小明在做研究电流与电压、电阻间关系实验时,得到如下数据:表1:R=10Ω实验时的记录表2:U=3V实验时的记录由表1数据可得结论:________________________________________________由表2数据可得结论:________________________________________________2、R1=6Ω,R2=9Ω,串联接在6V的电路中,则电路中的总电阻是________Ω,通过R1的电流是________A,R1两端电压是________V,R2两端电压是________V。3、R1=10Ω,R2=30Ω,串联在某电路中,R1两端电压是3V,则通过R2的电流是_______A,电路两端的总电压是_______V。4、R1=5Ω,与R2串联后接在6V电源上,总电阻是15Ω,则R2=_______Ω,通过R2的电流是_______A,R1两端电压是_______V。5、R1与R2串联后接在8V电源上,R2两端电压是6V,通过R1的电流是0.5A,则R1=______Ω,R2=_______Ω。6、R1=12Ω,与R2串联后接在8V电源上,R2两端电压是2V,则通过R1的电流是________A,R2=_______Ω。7、两只定值电阻上标有“4A,10Ω”和“1.5A,6Ω”字样,若把它们串联起来,则电路中允许通过的最大电流是_______A,电路两端允许加的最高电压是_______V。8、R1与R2串联,R1=10Ω,通过R1的电流是0.2A,R2两端电压是4V。求:⑴电源电压⑵R2的阻值9、R1与R2串联,电源电压为12V,R1=12Ω,R2=18Ω,求:⑴通过R1的电流⑵R2两端电压10、一只灯泡正常发光时的电压是6V,电阻是20Ω。现手边只有9V的电源,要使小灯泡正常发光,需要给小灯泡串联一个多大的电阻?等效电路训练二——并联电路1、R1与R2并联,R1=10Ω,R2=15Ω,则并联后的总电阻是__________Ω。2、R1与R2并联后的总电阻是4Ω,R1=6Ω,则R2=___________Ω。3、R1与R2串联后总电阻是10Ω,并联后的总电阻是2.4Ω,则R1=______Ω,R2=_____Ω。4、R1与R2并联,R1=20Ω,R2=80Ω,则总电阻是_________Ω,若干路电流是1.5A,则R1两端电压是_________V,通过R2的电流是_________A。5、R1与R2并联,R1=60Ω,R2=40Ω,通过R2的电流是0.3A,则电源电压是____电压/V246电流/A0.20.40.6电阻/Ω51015电流/A0.60.30.2_____V,通过R1的电流是_________A,干路电流是_________A,总电阻是_________Ω。6、某电阻R=60Ω,把它接入电路后:若要使总电流的1/4通过R,则应取一个阻值为______Ω的电阻与它______联;若要使它两端的电压为总电压的1/3,则应取一个阻值为______Ω的电阻与它______联。7、如右图所示电路,电源电压保持不变,R1=3R2,S1闭合、S2断开时,电流表示数为I1;S1、S2都闭合时,电流表示数为I2,则I1:I2=_________8、如右图所示电路,电源电压保持不变,当S闭合时,电流表示数为0.8A;当S断开时,电流表示数减小了0.5A,则R1与R2的阻值之比为_________。9、电阻R1=10Ω,它与R2串联后接在9V的电源上,通过R1的电流是0.3A,则电阻R2=_____Ω.若将R1与R2并联后接到该电源上,则通过R1的电流是________A,通过R2的电流是________A,总电阻是_________Ω。10、如图所示,电源电压保持不变,R1=8Ω,R2=12Ω。当S1闭合、S2断开,①②都是电流表时,两表示数之比为_________;当S1、S2都闭合,①②都是电压表时,两表示数之比为________。11、两个相同的电阻串联后,接入电压为U的电路中,电流为I1;若电压不变,把两个电阻改为并联,干路电流为I2,则I1:I2=_________。12、如图所示,电源电压保持不变,开关S由断开到闭合,电流表A1的示数将_________,电流表A2的示数将_________。(填“变大”、“变小”或“不变”)13、两个电阻,R1=4Ω,R2=12Ω,将它们并联后接入电路,干路电流是2A。求:⑴、总电阻⑵、电源电压⑶、通过每个电阻的电流
