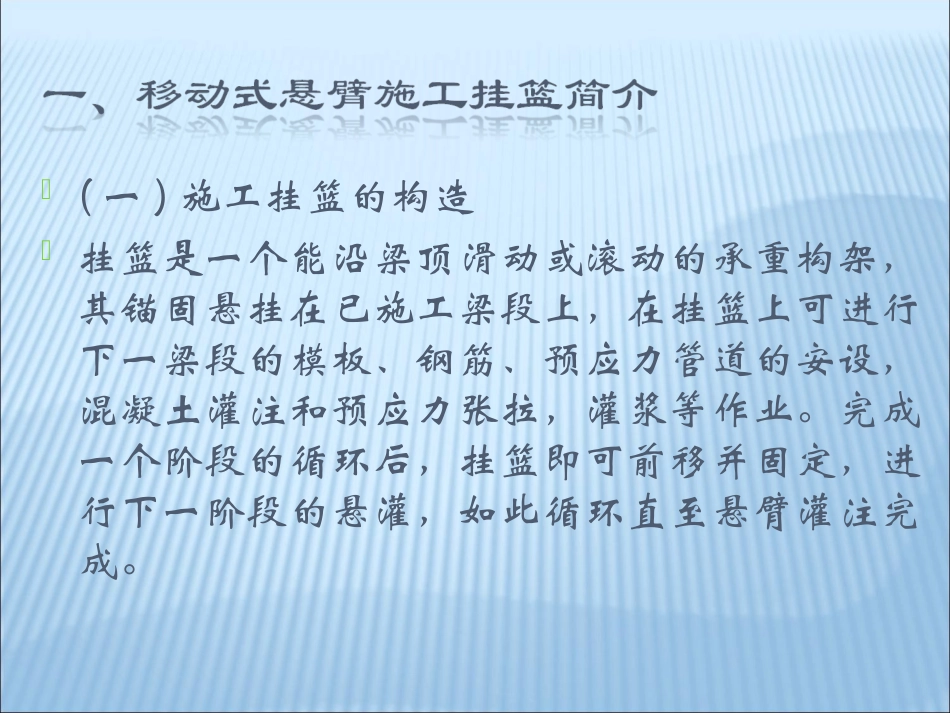

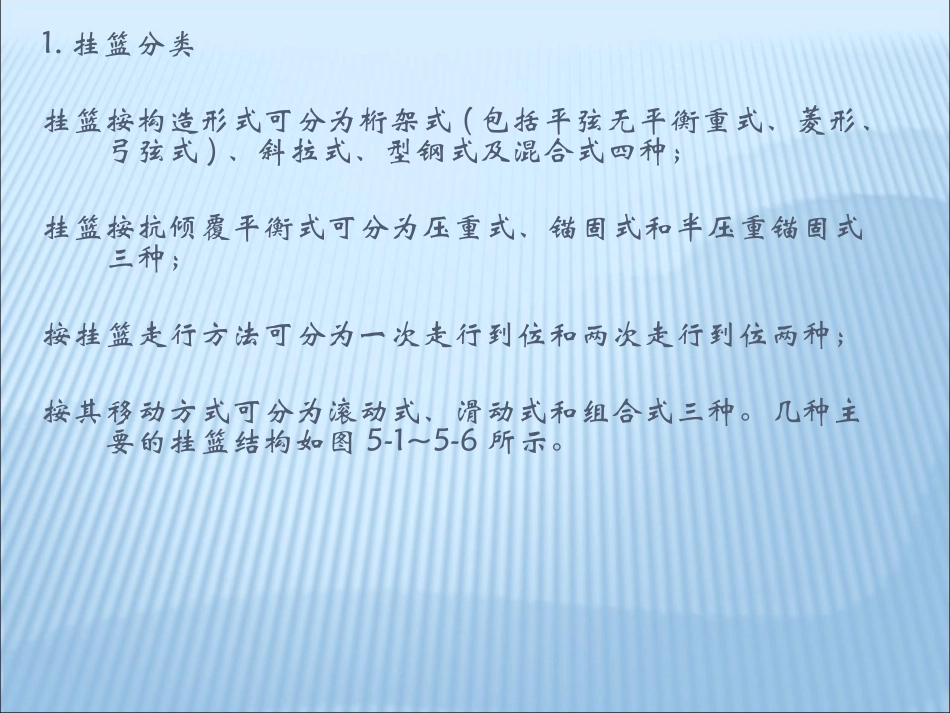

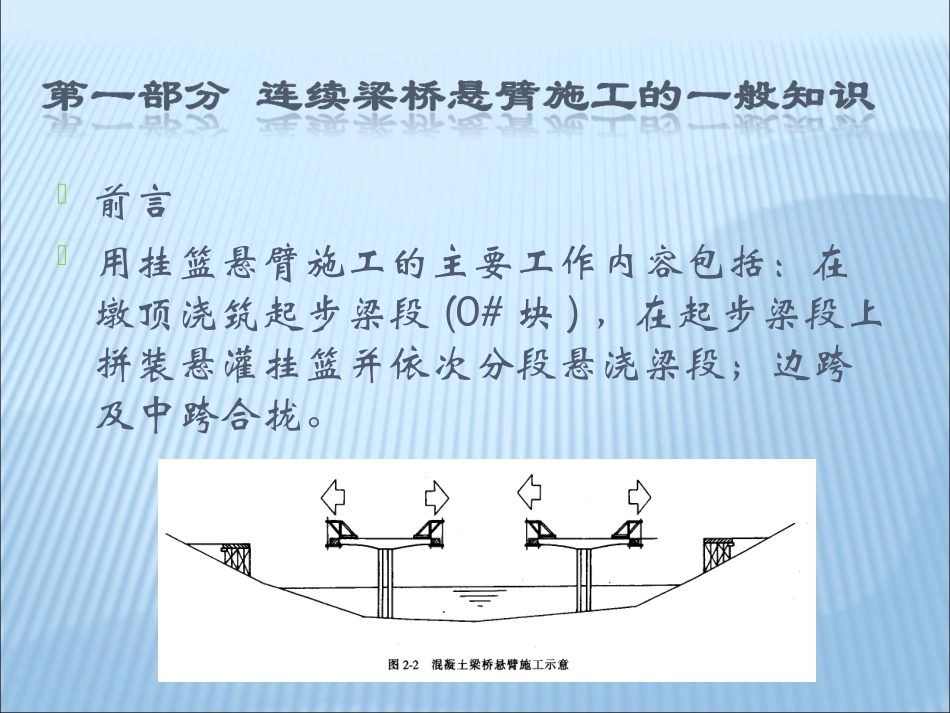

前言用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；边跨及中跨合拢。(一)施工挂篮的构造挂篮是一个能沿梁顶滑动或滚动的承重构架，其锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，灌浆等作业。完成一个阶段的循环后，挂篮即可前移并固定，进行下一阶段的悬灌，如此循环直至悬臂灌注完成。1.挂篮分类挂篮按构造形式可分为桁架式(包括平弦无平衡重式、菱形、弓弦式)、斜拉式、型钢式及混合式四种；挂篮按抗倾覆平衡式可分为压重式、锚固式和半压重锚固式三种；按挂篮走行方法可分为一次走行到位和两次走行到位两种；按其移动方式可分为滚动式、滑动式和组合式三种。几种主要的挂篮结构如图5-1~5-6所示。图5-1平行桁架式挂篮图5-2平弦无平衡重挂篮底模板300470500100主构架外侧模行走及锚固系统前吊装置走行梁千斤顶前上横梁440后吊装置挂篮结构图用挂篮主段悬浇施工的主要工艺程序为：灌注0号段及墩梁临时锚固；拼装挂篮；灌注1号段；张拉预应力钢索挂篮前移、调整、锚固；灌注下一梁段；包括：1)挂篮前移，按立模标高设顶底模标高；2)浇筑混凝土，养护；3)张拉预应力钢索。依次类推完成悬臂灌注；挂篮拆除；边跨合拢；中跨合拢。0号段位于桥墩上方，灌注0号段相当于给挂篮提供一个安装场地。0号段一般需在桥墩两侧设托架或支架现浇，如图所示。立0号段底模时，同时安装支座及防倾覆锚固装置。如图5-12所示。图5-12支架搭设方式图挂篮代替墩旁托架图5-13临时锚固方式图挂篮运至工地后，应在试拼台上试拼，以发现由于制作不精良及运输中变形造成的问题，保证正式安装时的顺利及工程进度。如图5-16。在0号段上安装梁顶滑道，然后安装支座及三角形组合梁，并将其梁尾部相连并锚固，配置压重。吊挂相应调带(杆)。将底模平台及侧模支架作为整体起吊，与相应吊点相连结，后下横梁则用吊杆支撑在箱梁底板上。从2号段开始，两挂篮分开作业，其尾部各安装接长梁,并将主梁后端锚固在箱梁顶面上.挂篮锚固应有专人负责，以保证挂篮在每次变形时规律一致。在0号块上安装完成挂篮以后，应首先进行挂篮加载试验，以获取加载与挂篮变形的关系曲线。试验方案应经指挥部、监理和监控小组批准后实施。加载时应注意分级加载，且分级应均匀。条件允许时应逐个进行挂篮加载试验，以便于检测全部挂篮的性能。梁段混凝土的悬臂浇筑一般用泵送，塌落度一般控制在14-18cm，并应随温度变化及运输和浇注速度作适当调整。其注意事项如下：1.箱梁各阶段混凝土在灌注前，必须严格检查挂篮中线，挂篮底模标高；纵、横、竖三向预应力束管道；钢筋、锚头、人行道及其它预埋件的位置，认真核对无误后方可灌注混凝土。箱梁各阶段立模标高＝设计标高＋预拱度＋挂篮满载后自身变形。后灌注的梁段应在已施工梁段有关实测结果的基础上作适当调整，已逐渐消除误差，保证结构线性匀顺。2.若能全断面一次灌注最好，否则应按以下顺序灌注。(1)二次灌注：第一次由底板至腹板下承托；第二次为剩余部分。(2)三次灌注：第一次由底板至腹板下承托；第二次是腹板下承托至腹板上承托预应力管道密集处以上，第三次由腹板上承托至顶板。3.混凝土的灌注宜先从挂篮前端开始，以使挂篮的微小变形大部分实现，从而避免新、旧混凝土间产生裂缝。4.各阶段预应力束管道在灌混凝土前，宜在波纹管内插入硬塑管作衬填，以防管道被压扁；管道的定位钢筋应用短钢筋做成井字形，并与箱梁钢筋网固定，定位钢筋网架间距应保持在0.2-0.8m左右，以防混凝土振捣过程中波纹管道上浮，引起预应力张拉时产生沿管道法相的分力，轻则产生梁体的内力分布不合理，重则产生混凝土崩裂，酿成严重事故。5.施工时应在挂篮上设风雨蓬，避免混凝土因日晒雨淋而严重影响质量。冬季施工应备保温设施。有条件时，挂篮可以配备能保证全天候作业的设备，以提高作业效率和保证质量。6.箱梁混凝土灌注完毕后，立即用通孔器检查管道，处理因万一漏浆等情况出现的堵管现象。(一)预应力混凝土连续梁的...
