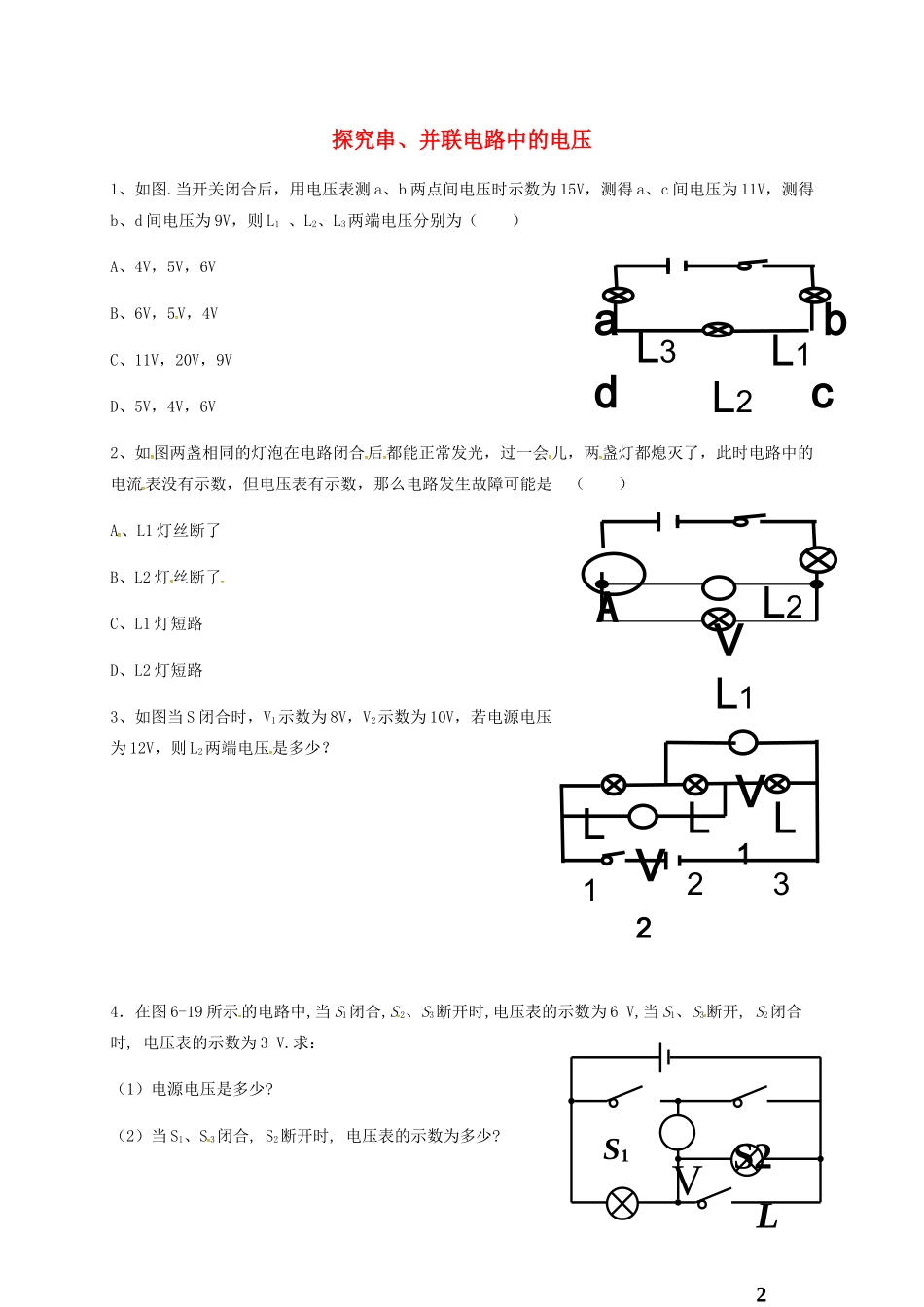

acbdL1L2L3L1L2AVL1L2L3V1V2S1VS2L2探究串、并联电路中的电压1、如图.当开关闭合后，用电压表测a、b两点间电压时示数为15V，测得a、c间电压为11V，测得b、d间电压为9V，则L1、L2、L3两端电压分别为（）A、4V，5V，6VB、6V，5V，4VC、11V，20V，9VD、5V，4V，6V2、如图两盏相同的灯泡在电路闭合后都能正常发光，过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（）A、L1灯丝断了B、L2灯丝断了C、L1灯短路D、L2灯短路3、如图当S闭合时，V1示数为8V，V2示数为10V，若电源电压为12V，则L2两端电压是多少？4．在图6-19所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6V,当S1、S3断开,S2闭合时,电压表的示数为3V.求：（1）电源电压是多少?（2）当S1、S3闭合,S2断开时,电压表的示数为多少?
