电缆护层接地环流在线监测装置技术要求VIP免费

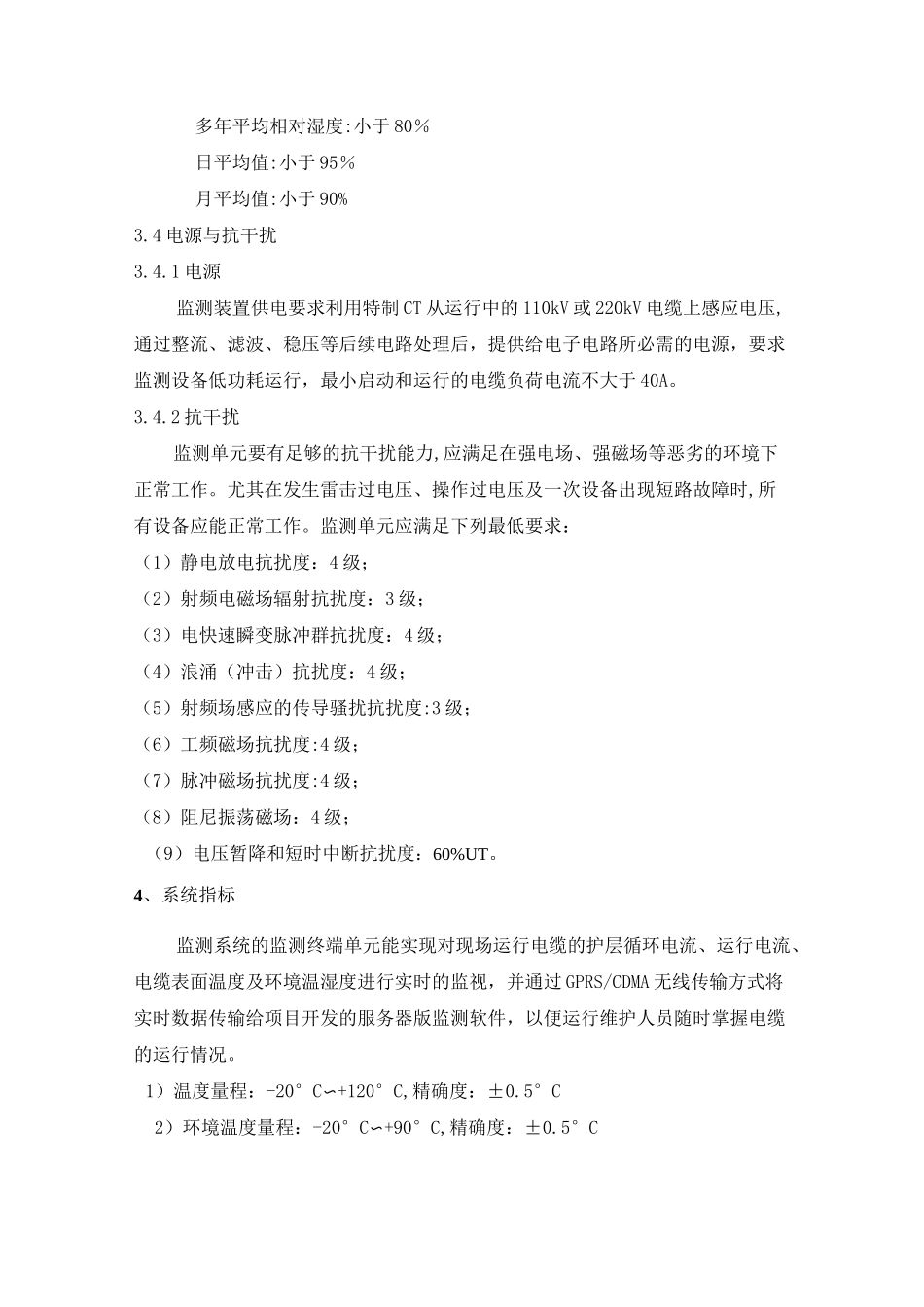

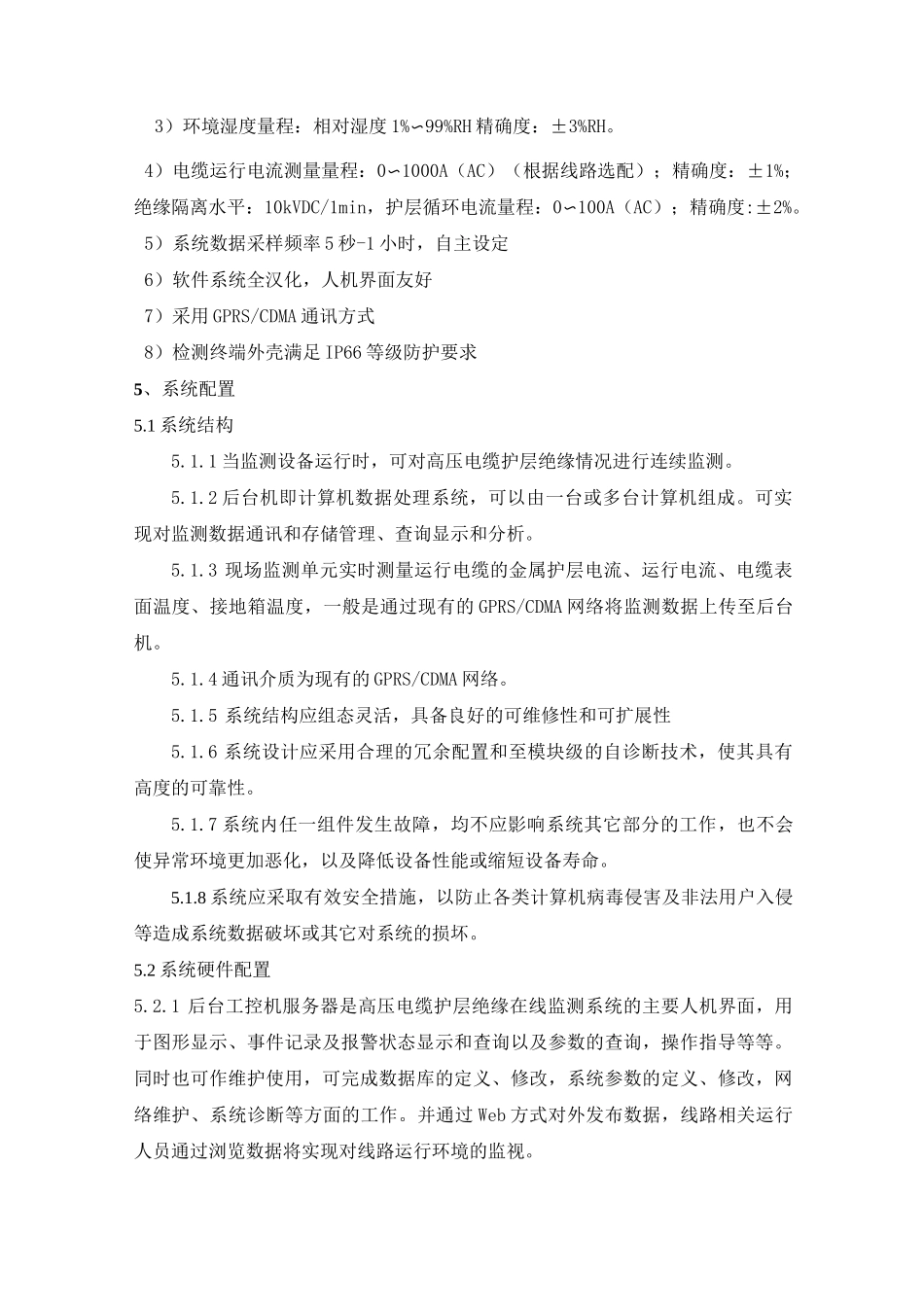

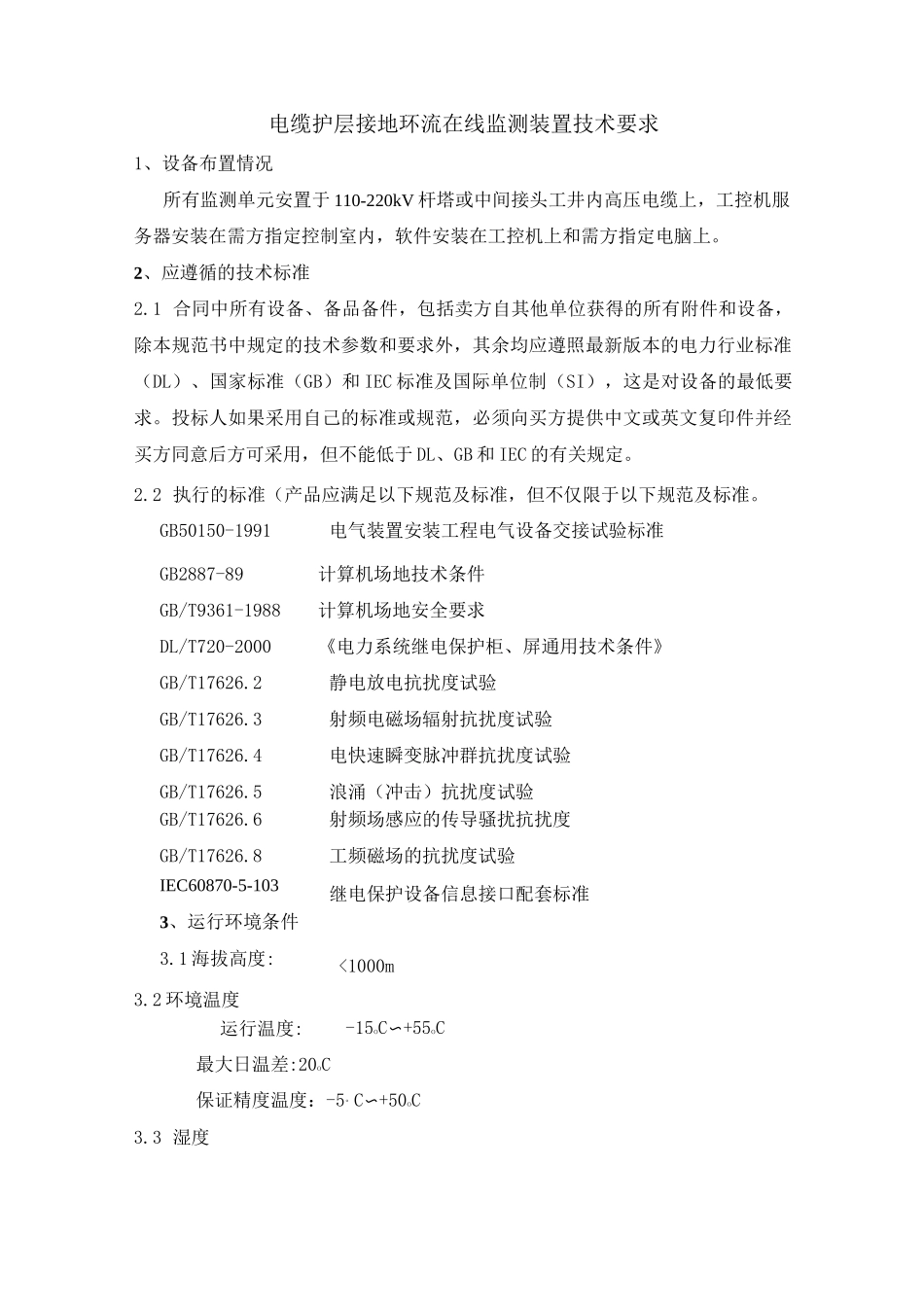

电缆护层接地环流在线监测装置技术要求1、设备布置情况所有监测单元安置于110-220kV杆塔或中间接头工井内高压电缆上，工控机服务器安装在需方指定控制室内，软件安装在工控机上和需方指定电脑上。2、应遵循的技术标准2.1合同中所有设备、备品备件，包括卖方自其他单位获得的所有附件和设备，除本规范书中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI），这是对设备的最低要求。投标人如果采用自己的标准或规范，必须向买方提供中文或英文复印件并经买方同意后方可采用，但不能低于DL、GB和IEC的有关规定。2.2执行的标准（产品应满足以下规范及标准，但不仅限于以下规范及标准。GB50150-1991电气装置安装工程电气设备交接试验标准GB2887-89计算机场地技术条件GB/T9361-1988计算机场地安全要求DL/T720-2000《电力系统继电保护柜、屏通用技术条件》GB/T17626.2静电放电抗扰度试验GB/T17626.3射频电磁场辐射抗扰度试验GB/T17626.4电快速瞬变脉冲群抗扰度试验GB/T17626.5浪涌（冲击）抗扰度试验GB/T17626.6射频场感应的传导骚扰抗扰度GB/T17626.8工频磁场的抗扰度试验IEC60870-5-1033、运行环境条件3.1海拔高度:继电保护设备信息接口配套标准<1000m3.2环境温度运行温度:-15oC〜+55oC最大日温差:20oC保证精度温度：-5°C〜+50oC3.3湿度多年平均相对湿度:小于80％日平均值:小于95％月平均值:小于90%3.4电源与抗干扰3.4.1电源监测装置供电要求利用特制CT从运行中的110kV或220kV电缆上感应电压,通过整流、滤波、稳压等后续电路处理后，提供给电子电路所必需的电源，要求监测设备低功耗运行，最小启动和运行的电缆负荷电流不大于40A。3.4.2抗干扰监测单元要有足够的抗干扰能力,应满足在强电场、强磁场等恶劣的环境下正常工作。尤其在发生雷击过电压、操作过电压及一次设备出现短路故障时,所有设备应能正常工作。监测单元应满足下列最低要求：（1）静电放电抗扰度：4级；（2）射频电磁场辐射抗扰度：3级；（3）电快速瞬变脉冲群抗扰度：4级；（4）浪涌（冲击）抗扰度：4级；（5）射频场感应的传导骚扰抗扰度:3级；（6）工频磁场抗扰度:4级；（7）脉冲磁场抗扰度:4级；（8）阻尼振荡磁场：4级；（9）电压暂降和短时中断抗扰度：60%UT。4、系统指标监测系统的监测终端单元能实现对现场运行电缆的护层循环电流、运行电流、电缆表面温度及环境温湿度进行实时的监视，并通过GPRS/CDMA无线传输方式将实时数据传输给项目开发的服务器版监测软件，以便运行维护人员随时掌握电缆的运行情况。1）温度量程：-20°C〜+120°C,精确度：±0.5°C2）环境温度量程：-20°C〜+90°C,精确度：±0.5°C3）环境湿度量程：相对湿度1%〜99%RH精确度：±3%RH。4）电缆运行电流测量量程：0〜1000A（AC）（根据线路选配）；精确度：±1%；绝缘隔离水平：10kVDC/1min，护层循环电流量程：0〜100A（AC）；精确度:±2%。5）系统数据采样频率5秒-1小时，自主设定6）软件系统全汉化，人机界面友好7）采用GPRS/CDMA通讯方式8）检测终端外壳满足IP66等级防护要求5、系统配置5.1系统结构5.1.1当监测设备运行时，可对高压电缆护层绝缘情况进行连续监测。5.1.2后台机即计算机数据处理系统，可以由一台或多台计算机组成。可实现对监测数据通讯和存储管理、查询显示和分析。5.1.3现场监测单元实时测量运行电缆的金属护层电流、运行电流、电缆表面温度、接地箱温度，一般是通过现有的GPRS/CDMA网络将监测数据上传至后台机。5.1.4通讯介质为现有的GPRS/CDMA网络。5.1.5系统结构应组态灵活，具备良好的可维修性和可扩展性5.1.6系统设计应采用合理的冗余配置和至模块级的自诊断技术，使其具有高度的可靠性。5.1.7系统内任一组件发生故障，均不应影响系统其它部分的工作，也不会使异常环境更加恶化，以及降低设备性能或缩短设备寿命。5.1.8系统应采取有效安全措施，以防止各类计算机病毒侵害及非法用户入侵等造成系统数据破坏或其它对系统的损坏。5.2系统硬件配置5.2.1后台工控机服务器是高压电缆护层绝缘在线监测系统的主要人机界面，用于图形显示、事件记录及报警状态...
