电工电子产品加速应力试验高加速应力筛选VIP免费

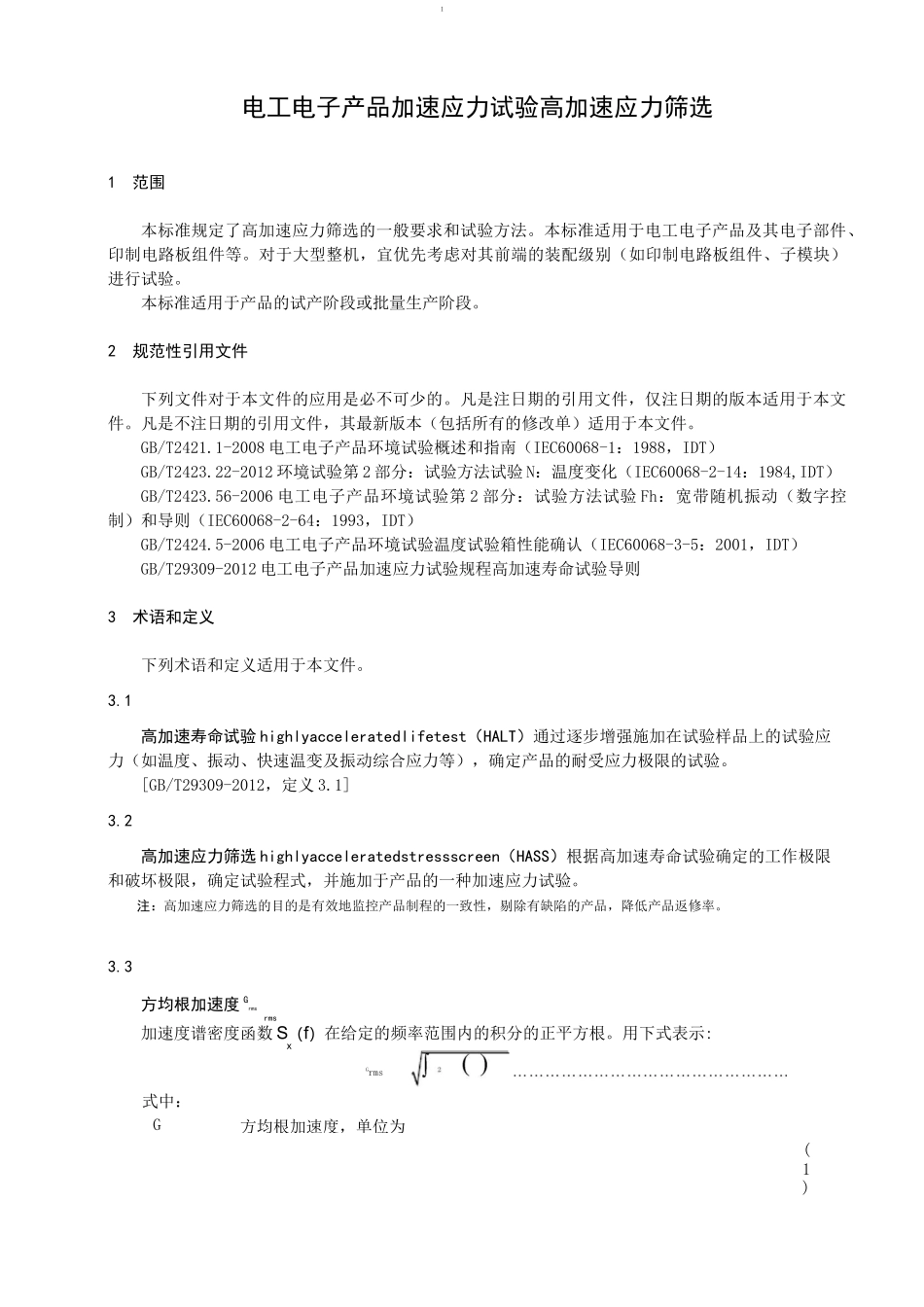

电工电子产品加速应力试验高加速应力筛选_第1页
1/8

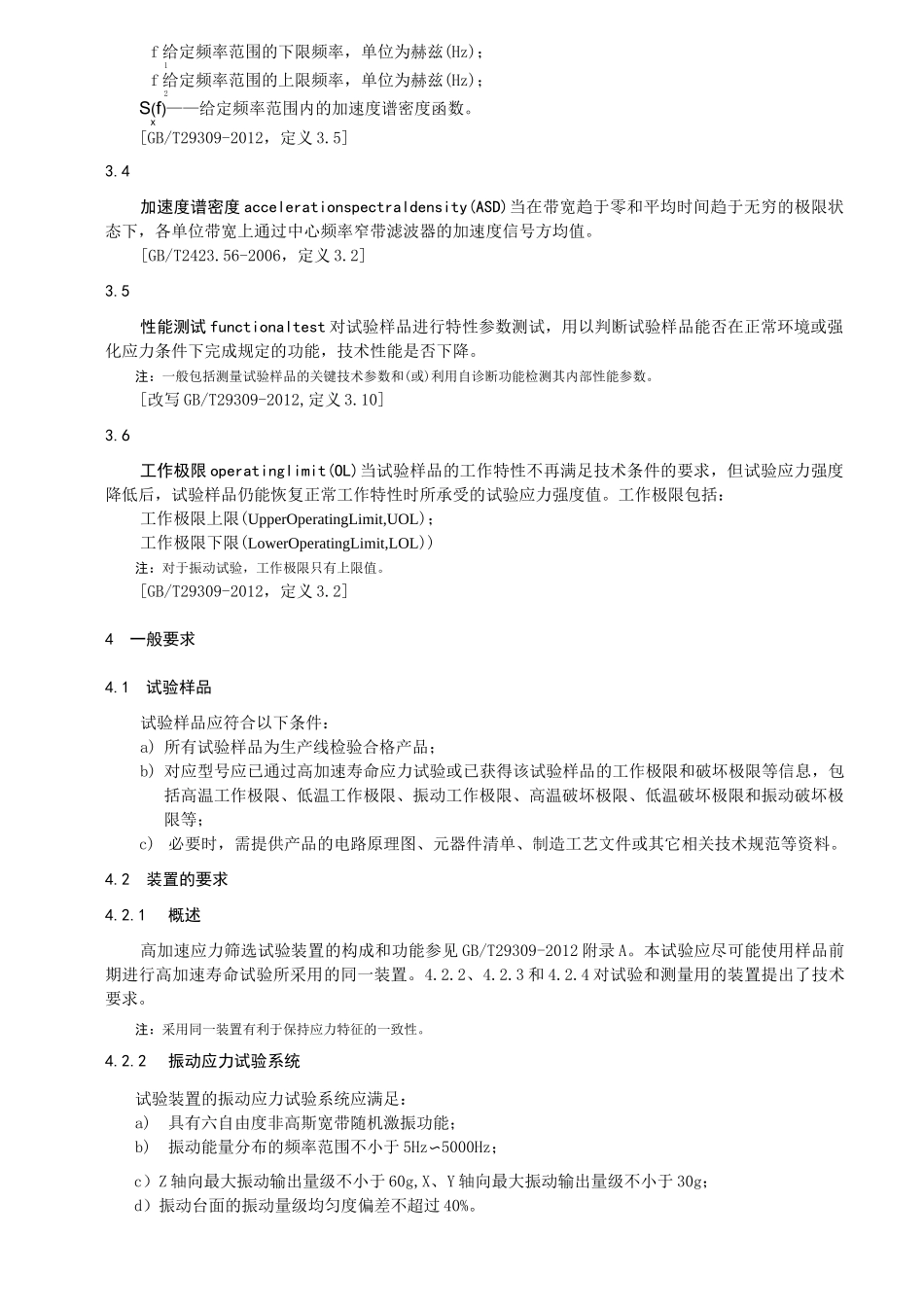

电工电子产品加速应力试验高加速应力筛选_第2页
2/8

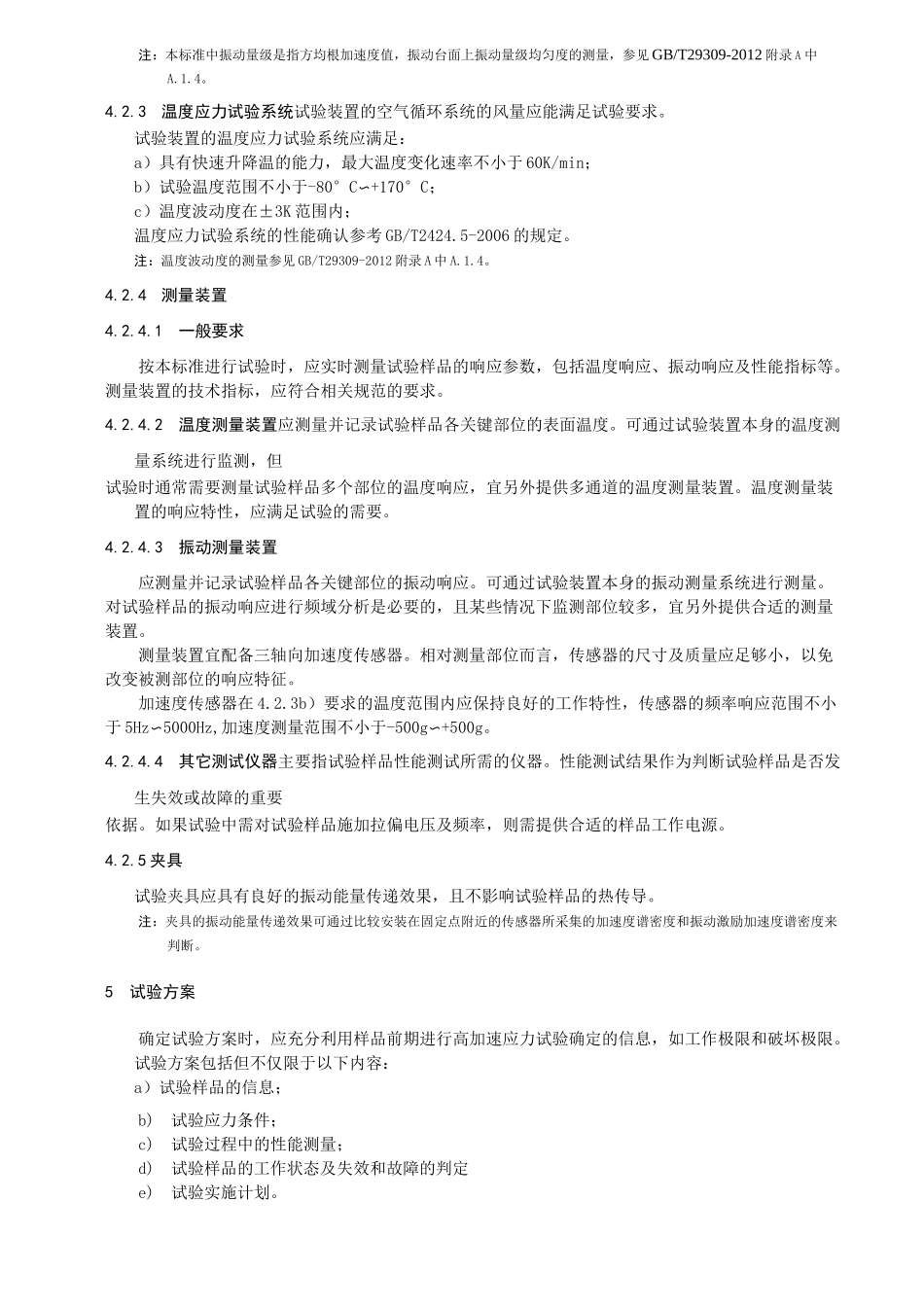

电工电子产品加速应力试验高加速应力筛选_第3页
3/8
(1)G1方均根加速度,单位为电工电子产品加速应力试验高加速应力筛选1范围本标准规定了高加速应力筛选的一般要求和试验方法。本标准适用于电工电子产品及其电子部件、印制电路板组件等。对于大型整机,宜优先考虑对其前端的装配级别(如印制电路板组件、子模块)进行试验。本标准适用于产品的试产阶段或批量生产阶段。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2421.1-2008电工电子产品环境试验概述和指南(IEC60068-1:1988,IDT)GB/T2423.22-2012环境试验第2部分:试验方法试验N:温度变化(IEC60068-2-14:1984,IDT)GB/T2423.56-2006电工电子产品环境试验第2部分:试验方法试验Fh:宽带随机振动(数字控制)和导则(IEC60068-2-64:1993,IDT)GB/T2424.5-2006电工电子产品环境试验温度试验箱性能确认(IEC60068-3-5:2001,IDT)GB/T29309-2012电工电子产品加速应力试验规程高加速寿命试验导则3术语和定义下列术语和定义适用于本文件。3.1高加速寿命试验highlyacceleratedlifetest(HALT)通过逐步增强施加在试验样品上的试验应力(如温度、振动、快速温变及振动综合应力等),确定产品的耐受应力极限的试验。[GB/T29309-2012,定义3.1]3.2高加速应力筛选highlyacceleratedstressscreen(HASS)根据高加速寿命试验确定的工作极限和破坏极限,确定试验程式,并施加于产品的一种加速应力试验。注:高加速应力筛选的目的是有效地监控产品制程的一致性,剔除有缺陷的产品,降低产品返修率。3.3方均根加速度Grmsrms加速度谱密度函数S(f)在给定的频率范围内的积分的正平方根。用下式表示:x式中:Grmsrmsf给定频率范围的下限频率,单位为赫兹(Hz);1f给定频率范围的上限频率,单位为赫兹(Hz);2S(f)——给定频率范围内的加速度谱密度函数。x[GB/T29309-2012,定义3.5]3.4加速度谱密度accelerationspectraldensity(ASD)当在带宽趋于零和平均时间趋于无穷的极限状态下,各单位带宽上通过中心频率窄带滤波器的加速度信号方均值。[GB/T2423.56-2006,定义3.2]3.5性能测试functionaltest对试验样品进行特性参数测试,用以判断试验样品能否在正常环境或强化应力条件下完成规定的功能,技术性能是否下降。注:一般包括测量试验样品的关键技术参数和(或)利用自诊断功能检测其内部性能参数。[改写GB/T29309-2012,定义3.10]3.6工作极限operatinglimit(OL)当试验样品的工作特性不再满足技术条件的要求,但试验应力强度降低后,试验样品仍能恢复正常工作特性时所承受的试验应力强度值。工作极限包括:工作极限上限(UpperOperatingLimit,UOL);工作极限下限(LowerOperatingLimit,LOL))注:对于振动试验,工作极限只有上限值。[GB/T29309-2012,定义3.2]4一般要求4.1试验样品试验样品应符合以下条件:a)所有试验样品为生产线检验合格产品;b)对应型号应已通过高加速寿命应力试验或已获得该试验样品的工作极限和破坏极限等信息,包括高温工作极限、低温工作极限、振动工作极限、高温破坏极限、低温破坏极限和振动破坏极限等;c)必要时,需提供产品的电路原理图、元器件清单、制造工艺文件或其它相关技术规范等资料。4.2装置的要求4.2.1概述高加速应力筛选试验装置的构成和功能参见GB/T29309-2012附录A。本试验应尽可能使用样品前期进行高加速寿命试验所采用的同一装置。4.2.2、4.2.3和4.2.4对试验和测量用的装置提出了技术要求。注:采用同一装置有利于保持应力特征的一致性。4.2.2振动应力试验系统试验装置的振动应力试验系统应满足:a)具有六自由度非高斯宽带随机激振功能;b)振动能量分布的频率范围不小于5Hz〜5000Hz;c)Z轴向最大振动输出量级不小于60g,X、Y轴向最大振动输出量级不小于30g;d)振动台面的振动量级均匀度偏差不超过40%。注:本标准中振动量级是指方均根加速度值,振动台面上振动量级均匀度的测量,参见GB/T29309-2012附录A中A.1.4。4.2.3温度应力试验系统试验装置的空气循环系统的风量应能满足试验要求。试验装置的温度应力试验系...
