HDPE管技术规范VIP免费

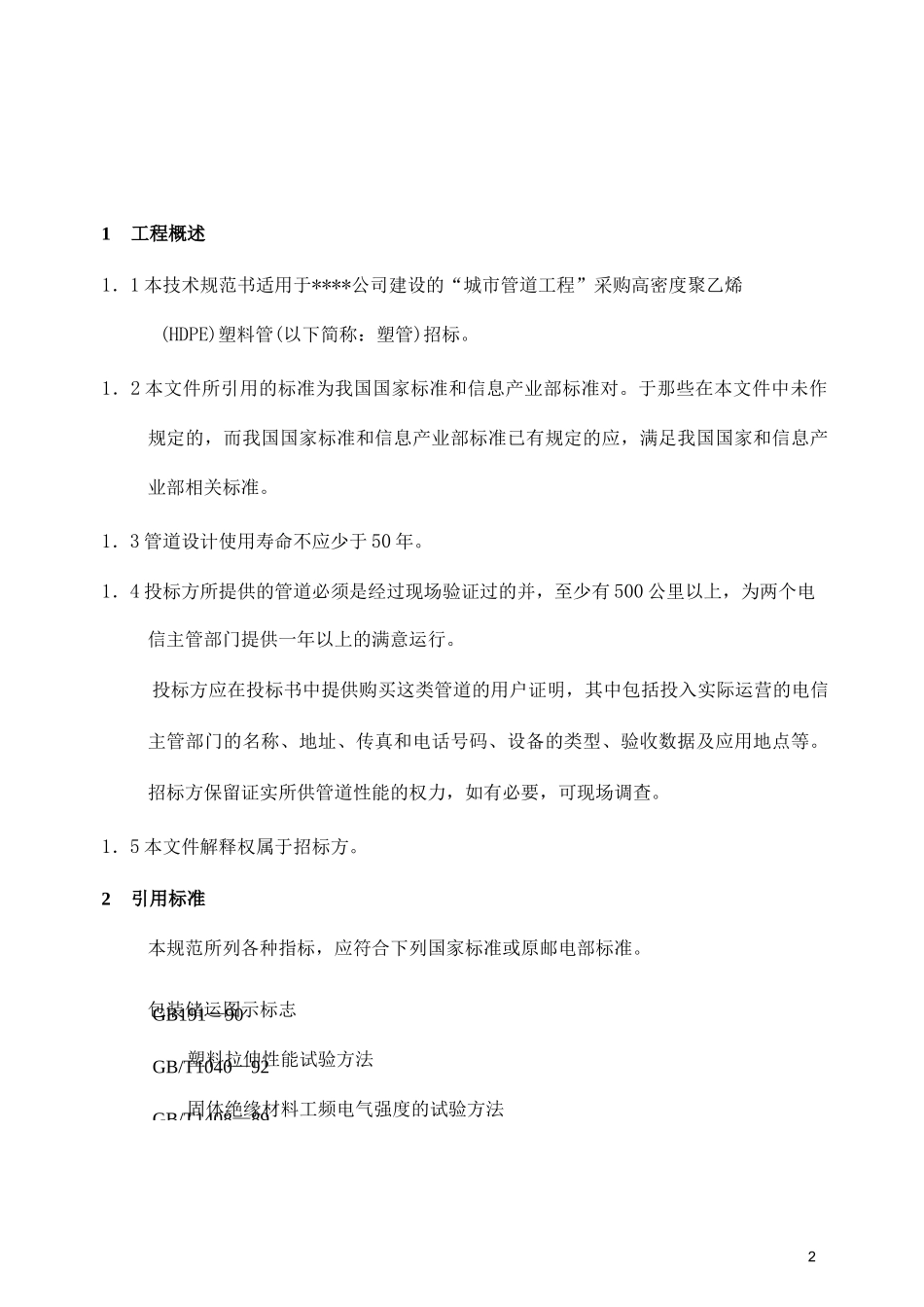

B部分技术规范目录1．工程概述2．引用标准3．塑管规格及标准制造长度4．主要技术要求5．各项指标的测试方法6.环境性能2GB191—90GB/T1040—92GB/T1408—891工程概述1．1本技术规范书适用于****公司建设的“城市管道工程”采购高密度聚乙烯(HDPE)塑料管(以下简称：塑管)招标。1．2本文件所引用的标准为我国国家标准和信息产业部标准对。于那些在本文件中未作规定的，而我国国家标准和信息产业部标准已有规定的应，满足我国国家和信息产业部相关标准。1．3管道设计使用寿命不应少于50年。1．4投标方所提供的管道必须是经过现场验证过的并，至少有500公里以上，为两个电信主管部门提供一年以上的满意运行。投标方应在投标书中提供购买这类管道的用户证明，其中包括投入实际运营的电信主管部门的名称、地址、传真和电话号码、设备的类型、验收数据及应用地点等。招标方保留证实所供管道性能的权力，如有必要，可现场调查。1．5本文件解释权属于招标方。2引用标准本规范所列各种指标，应符合下列国家标准或原邮电部标准。包装储运图示标志塑料拉伸性能试验方法固体绝缘材料工频电气强度的试验方法3GB2918—82塑料试样状态调节和试验的标准环境GB/T6112—85GB/T6671.2—86GB/T9647—88YD/T841—1996GB1033—86GB/T1039—92GB8806—88热塑性塑料管材和管件耐冲击性能的测定方法（落锤法）聚乙烯（PE）管材纵向回缩率的测定塑料管材耐外负荷试验方法地下通信管道用塑料管塑料密度和相对密度试验方法塑料力学性能试验方法总则塑料管材尺寸测量方法43塑管规格及标准制造长度为运输及施工方便，每盘塑管出厂标称长度应符合表1，也可由供需双方商定，但中部不得有断头。表1塑管盘长及盘架规格标称外径x内径(Dxd)mm长度m盘架规格直径，m侧宽，m40x3320002.251.1260x501000注•母盘长度止偏差0.3%具体供货长度在供货合同中确定。4主要技术要求4．1外观管内、外壁应光滑、平整、清洁。不允许有气泡、裂口及显著的凹陷、杂质等。4．2规格及尺寸偏差应符合表2规定表2塑管规格及尺寸偏差标称外径x内径(Dxd)mmDmm夕卜径偏差mm壁厚mm壁厚极限偏差mm椭圆度%540x3340+0.33.5+0.1<560x5060+0.44.0+0.154．3塑管的物理力学性能指标应符合表3的规定。表3塑管物理力学性能指标序号项目指标(外径Dx内径d)40x33mm60x50mm1原材料硬度邵氏D612拉伸强度(MPa)>18.03断裂伸长率(%)>3.8x1024.0x1024纵向回缩率(%)<35最大牵引负荷(N)8000100006最小弯曲半径静态弯曲>10D；动态弯曲>15D7耐压性应能承受0.5h,0.6MPa压力8洛锤冲击，-19°C不破裂9抗侧压强度在3000N/100mm压力下，扁径不小于塑料管夕卜径的70%隹卩荷后检测能恢复到塑料管外径的90%以上，塑料管无裂纹10扁平试验无破裂，无龟裂，无裂纹及应力发白现象611内壁摩擦系数<0.1512电气强度(MV/m)>3013连接密封性不渗漏14环钢度(KN/m2)>30注：其它规格的塑管可与客户以合冋形式规定。4．4投标方应提供所用原材料的规格、产地、厂家，并提供相关证明。5各技术指标的测试方法5．1状态调节和测试的标准环境除特殊规定外，试样应按GB2918的规定在23°C条件下进行状态调节,时间不少于24h，并且在此条件下进行测试。5．2外观检验应该在正常光线下，用肉眼直接观察。5．3规格及尺寸偏差夕卜径和椭圆度可分别用分度值为0.02mm的n尺和游标尺测量。壁厚可用分度值为0.01mm的螺旋测微器测量。椭圆度测量方法参“上海市企业标准Q/TODL01-1999”。75．4物理力学性能5．4.1拉伸强度按GB\T1040规定试验，其中：试样长度（200±5）mm。拉伸速度为（50±5）mm/min，使用专用夹具，塑管为整体试样。5．4.2断裂伸长率按GB\T1040规定试验，其中：试样长度（200±5）mm,标距为70~100mm。拉伸速度为（10±5）mm/min,使用专用夹具，塑管为整体试样。5．4.3纵向回缩率按GB/T6671.2-1986中第2章规定进行,塑管从110°C冷却到20°C。85．4.4最大牵引负荷按GB/T1040规定试验,其中：试样长度（200±5）mm。。拉伸速度为（500±5）mm/min，使用专用夹具，塑管为整体试样。5．4.5最小弯曲半径采用“塑管弯曲半径试验方法”。其试验方法参“上海市企业标准Q/TODL01-1999”。5．4.6落锤冲击按GB/T6112...
