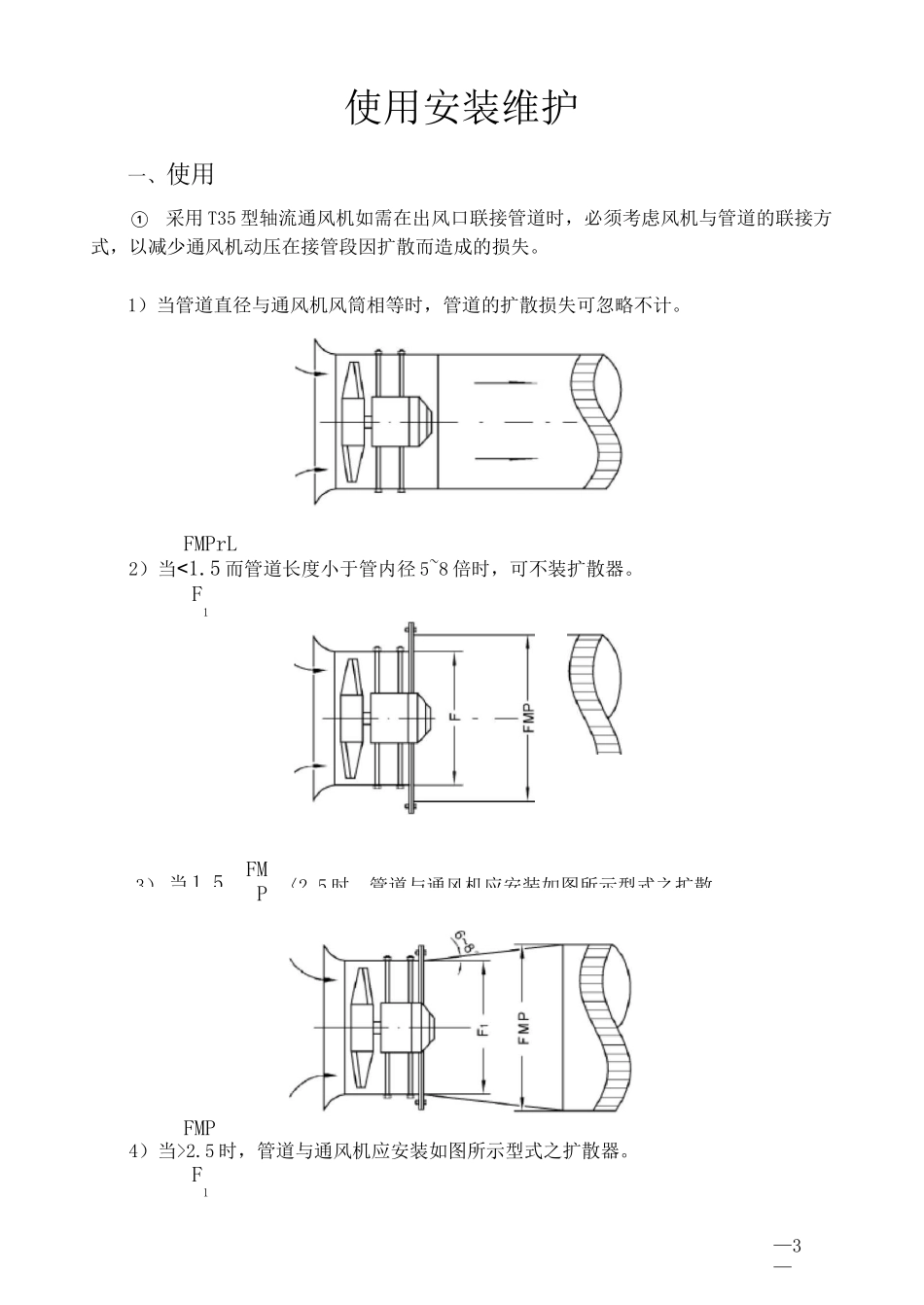

-1-T35型轴流通风机是替代30K4型风机的新产品，T35主要是为一般工厂、仓库、办公室、住宅等场合的通风换气或加强暖气散热之用，若将机壳去掉，也可作自由风扇，亦可在较长的排气管道内间隔串联安装，以提高管道中的风压°T35型轴流风机是在国外同类产品的基础上，通过模型试验研究，确定了风机叶型，采用了圆筒型轮毂结构，同时对电机进行了改型设计，减少了流动损失，因而使风机效率出口按圆面积提高到77%，按出口环面积计算提高到89.5%,噪声比A声降低了3.6dB,又增强了叶根处的强度，避免了叶片断裂现象。BT35型防爆轴流通风机主要是排送含有易燃、易爆但无腐蚀性之气体，电机须用防爆电机，开关须用防爆开关或远离易爆点，在易爆区域内电线不许有接头。通过T35、BT35风机的气体应无腐蚀性及显著粉尘，其温度不得超40°C。BFT35主要是排送易燃、易爆且有腐蚀性之气体，但温度不得超过60C。本系列产品按叶轮直径不同共分为13种机号，依次排列为NQ2.8>3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2等。每一种机号又可安装成15°、20°、25°、30°、35°等5种角度。本系列产品均采用叶轮直接装在电动机轴上的直联结构。在叶轮圆周速度不超过60m/S条件下配用三种转速：2900、1450、960r/min，面对进风口方向看叶轮为逆时针转动，进气方向在叶轮端。风机出厂前，均经运转试验，确保运转平稳。T35、BT35风机主要由叶轮、机壳、集风器等三部分组成。BFT35风机主要由叶轮、机壳、集风器等组成，它们均为玻璃钢制成。支架是由型材制成与风筒连接。叶轮部—由叶片和轮毂组成，叶片均采用薄钢板制成，且按选定之安装角焊于轮毂上。机壳部—由风筒，支架组成，均采用薄钢板及型材制成，风筒为圆筒型，与叶轮之间有一定间隙。（BT35风机风筒内圆铆接铝衬用以防爆）。集风器部—由集风器法兰、集风器组成、集风器为圆弧流线型，可减少气流入口的损失，由薄钢板制成。性能及选用-2-性能表中风机性能均指标准状况(温度20°C,相对湿度50%,大气压力101.3X103Pa,气体密度1.2kg/m3)的空气性能。在非标准状况下工作时须换算成标准状况下风机性能,再查性能表选取风机机号和转速。如需改变风机转速,其性能可按下列公式换算。Q二Q—0n0(m3/h)；n2pp=p——(Pa)0n2p00n3pP=P—(kW)0n3p00如果转速不变,其性能可用下列公式计算：Q=Q0(m3/h)pp273+20p=p=p•(Pa)01.20101.310273+1pp273+20P=P=P•-(kW)01.20101.310273+1式中：Q、p、P、n—使用条件下所产生的风量、风压、主轴功率和转速Q0、p0、P0、n0—标准状况下选择的风量、风压、主轴功率和转速；t—使用条件下的介质温度；p1—实际使用条件下大气压力(Pa)；p—实际使用条件下的空气密度(kg/m3)；P0—标准状况下空气密度为1.2(kg/m3)。通风机风量Q、风压p、主轴转速n、轴功率P四者均有固定关系，其中有一数值变更,其它三数值皆受其影响,其变化关系如下nQjnQ223）—3—当1.5FMPV〈2.5时，管道与通风机应安装如图所示型式之扩散使用安装维护一、使用①采用T35型轴流通风机如需在出风口联接管道时，必须考虑风机与管道的联接方式，以减少通风机动压在接管段因扩散而造成的损失。1）当管道直径与通风机风筒相等时，管道的扩散损失可忽略不计。FMPrL2）当<1.5而管道长度小于管内径5~8倍时，可不装扩散器。F1FMP4）当>2.5时，管道与通风机应安装如图所示型式之扩散器。F1—4—F亠二2.5〜3Fi②若用在较长的排气管道内，可将风机间隔串联安装，如图所示。以增高风压，但两台风机不可相隔过远。二、安装①安装前应详细检查通风机是否因包装运输损坏变形，如有损坏变形，待修理后，方可进行安装。②安装时要注意检查各连接部分有无松动，叶片与风筒间隙应均匀，不得刮碰。③连接出风口的管道重量不应由风机的风筒承受，安装时应另加支撑。④在通风机进风口端必须装集风器，希望装置防护铁丝网。⑤风机底座必须与地基平面自然接合，不得敲打底座强制连接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。⑥安装完毕后，必须先进行试验，待运转正常后，方可正式使用。三、维修①流过通风机的空气必须清洁干燥，不得混有杂质...
